Modulatore Agile Catv 16

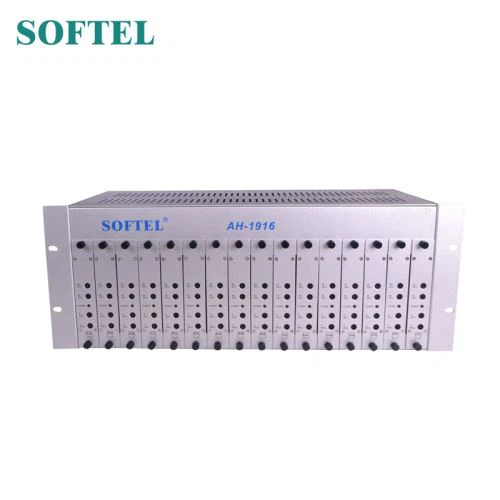

Il modulatore Agile catv 16 è uno chassis 4RU montato su rack che consente l'installazione di un massimo di 16 modulatori agili di frequenza filtrata SAW di alta qualità che coprono 860 MHz.

Invia la tua richiesta

introduzione al prodotto

Modulatore Agile catv 16

Il modulatore agile catv 16 è uno chassis 4RU montato su rack che consente l'installazione di un massimo di 16 modulatori agili di frequenza filtrata SAW di alta qualità che coprono 860 MHz. Il combinatore attivo integrato elimina cablaggi non necessari e potenziali problemi di connessione e garantisce un alto livello di uscita. Il basso rumore fuori banda lo rende ideale nella centrale del canale adiacente.

CARATTERISTICHE del modulatore Agile catv 16

1.L'agilità di frequenza completa consente la creazione rapida di elenchi di canali

2.Ogni canale è completamente indipendente. La configurazione del canale è flessibile

3.Due ventole di raffreddamento per il dissipatore di calore prolungano la durata

4. La memoria non volatile garantisce che la programmazione del canale rimanga dopo la perdita di alimentazione

5.Il display LED a due cifre fornisce una rapida identificazione del canale

6. Disponibile nelle configurazioni NTSC o PAL

Specifiche del modulatore Agile catv 16

Telaio
RF	Intervallo di frequenze	45 ~ 860 MHz
	OutputConnector	Connettore F.
	Livello di uscita	105 dBµV (regol.)
	Punto di test	-20 dB
	Porta di isolamento alla porta	≥ 35 dB
	Perdita di ritorno	≥ 12 dB
	Guadagno	+ 8dB
GENERALE	Capacità del modulatore	16
	Gamma di tensioni di ingresso	110 V o 220 V.
	Ventilatore	2
	Consumo	57 W (a pieno carico)
	Dimensione	42 * 17 * 20 cm
	Peso netto	10 kg (a pieno carico)
	Peso della Spedizione	3,7 kg (solo telaio)
	Peso della Spedizione	11 KG (a pieno carico)
	Dimensioni cartone	53 * 30 * 24 cm
	Scheda del modulatore
RF	Frequenza di uscita	45 ~ 860 MHz
	Livello di uscita	113dBµV (aggi.)
	Connettore di uscita	FConnector
	A / VRatio	-11 ~ -18dB (aggi.)
	Stabilità in frequenza	± 5 KHz
	Livello di ingresso video	0,6-1,5 Vp-p (87,5% di modulazione)
	Connettore di ingresso video	YellowRCA
	Livello di ingresso audio	1Vp-p (25KHz Dev.)
	Connettore di ingresso audio	RCA bianco
GENERALE	Voltaggio	DC 5V

Agile modulator catv 16

1.VIDEO& INGRESSO AUDIO
Alimenta il segnale video e audio in ciascuna scheda del modulatore

2. PUNTO DI PROVA
Il livello di uscita letto a questo punto sarà inferiore di 20 dB rispetto all'uscita effettiva

3. USCITA RF
Su questa porta vengono forniti 16 segnali CATV modulati con un'uscita massima di 105 dBµV

4.RF OUTPUT ADJ.
Regolazione del livello di uscita del combinatore su RF OUTPUT. Il controllo è regolabile su una gamma di 8dB. Girare in senso orario per aumentare il livello di uscita

5. PRESA E CAVO DEL CAVO DI ALIMENTAZIONE
Alimentazione da 110 V o 220 V.

6.GND
Per la messa a terra del modulatore
