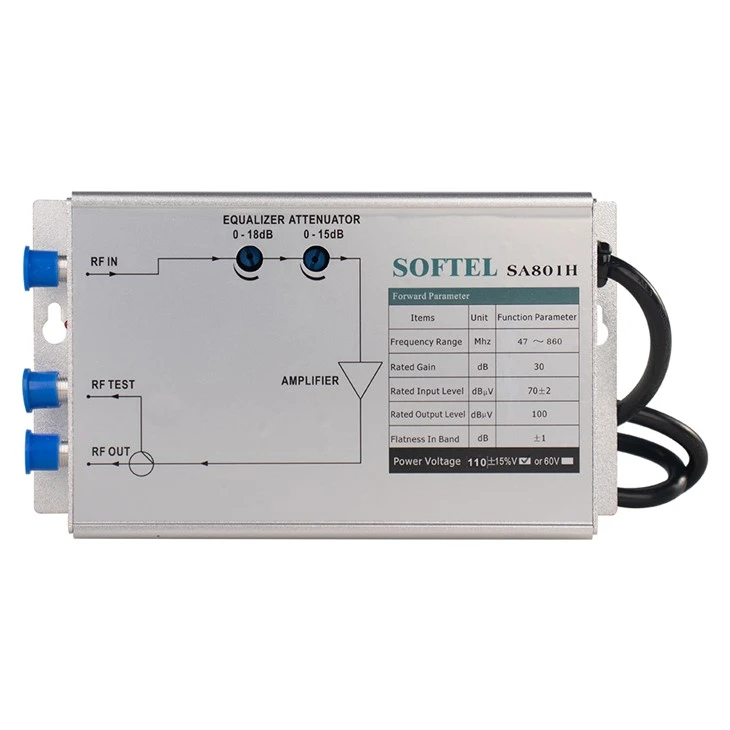

Amplificatore RF Indoor SA801H
L'amplificatore dell'utente unidirezionale Indoor SA801H è speciale progettato per l'ultimo "1 km" della rete di trasmissione bidirezionale CATV. Adotta i moduli RF dedicati CATV (SOT -115 packaged), ha buoni indici, basso consumo di energia, alta affidabilità e eccellenti prestazioni dei costi. È adatto alla rete di trasmissione CATV di piccole e medie dimensioni.
Caratteristiche delle prestazioni
Amplificatore RF SA801H Utenti interniAdottare il circuito push-pull a tubo a microonde a basso rumore o moduli RF dedicati CATV (SOT -115 confezionato), livello di output stabile e buoni indici non lineari.
EQ e ATT variabili integrati e la porta di rilevamento online scientifica e ragionevole rendono il debug delle attrezzature più conveniente.
Adottare l'alloggiamento in lega di alluminio, ha una buona dissipazione del calore e un bell'aspetto. L'attrezzatura può molto tempo a lavorare continue costantemente in cattive condizioni ambientali all'aperto a causa dell'elevata potenza lineare affidabile e del rigoroso sistema anti-leggi.
Indice di performance principale
|
Articolo |
Unità |
Parametro delle prestazioni |
|
Percorso in avanti |
||
|
Gamma di frequenza |
Megahertz |
47 ~860 |
|
Guadagno valutato |
db |
30 |
|
Min Riemping Gain |
db |
Maggiore o uguale a 30 |
|
Livello di input valutato |
dbμv |
70±2 |
|
Livello di output valutato |
dbμv |
100 |
|
Piateness in banda |
db |
±1 |
|
Figura del rumore |
db |
Meno o uguale a 10 |
|
Perdita di ritorno |
db |
Maggiore o uguale a 14 |
|
C/ctb |
db |
Maggiore o uguale a 58 |
|
C/CSO |
db |
Maggiore o uguale a 56 |
|
Ritardo di gruppo |
Ns |
Meno o uguale a 10 (112,25 MHz/116.68MHz) |
|
Rapporto segnale |
db |
< 2 |
|
Guadagnare stabilità |
db |
-1.0 ~ + 1.0 |
|
Performance generale |
||
|
Impedenza caratteristica |
Ω |
75 |
|
Tensione di alimentazione |
V |
A: AC (165-250) V; B: AC (35-60) V. |
|
Tensione di resistenza all'impulso (10/700μs) |
Kv |
＞5 |
|
Consumo energetico |
Va |
8 |
|
Dimensione |
millimetro |
178(L) x 100 (W) x 55(H) |

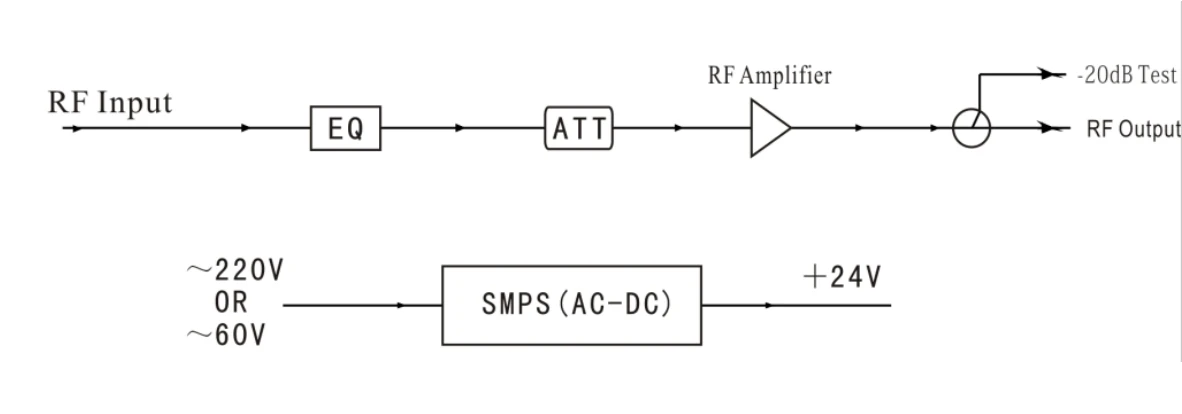

Diagramma a blocchi dell'amplificatore RF interno

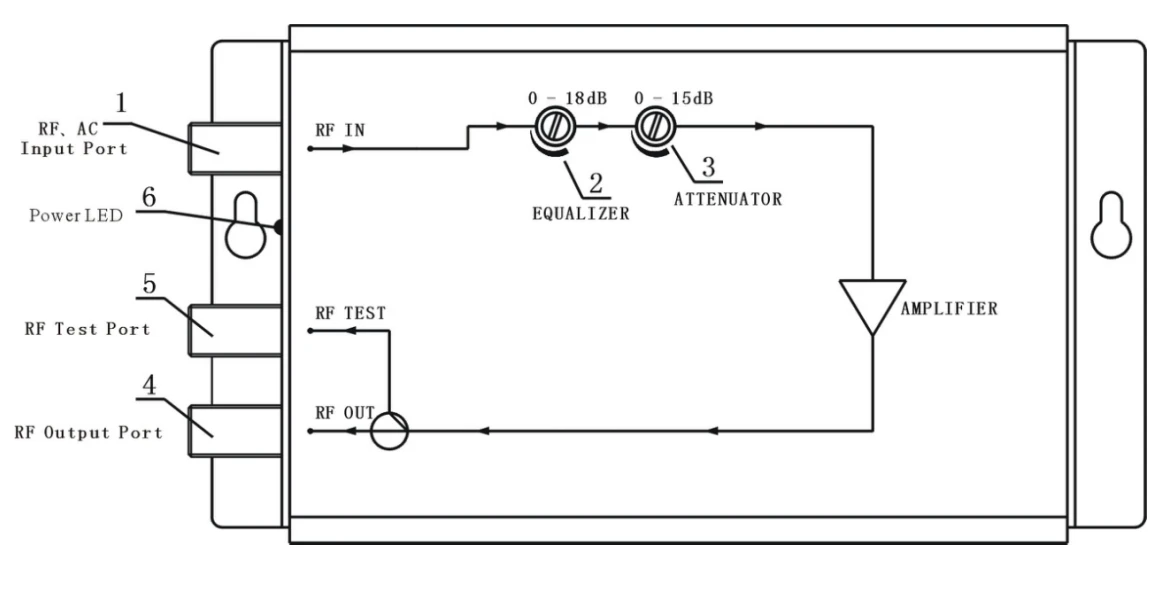

Descrizione della struttura
