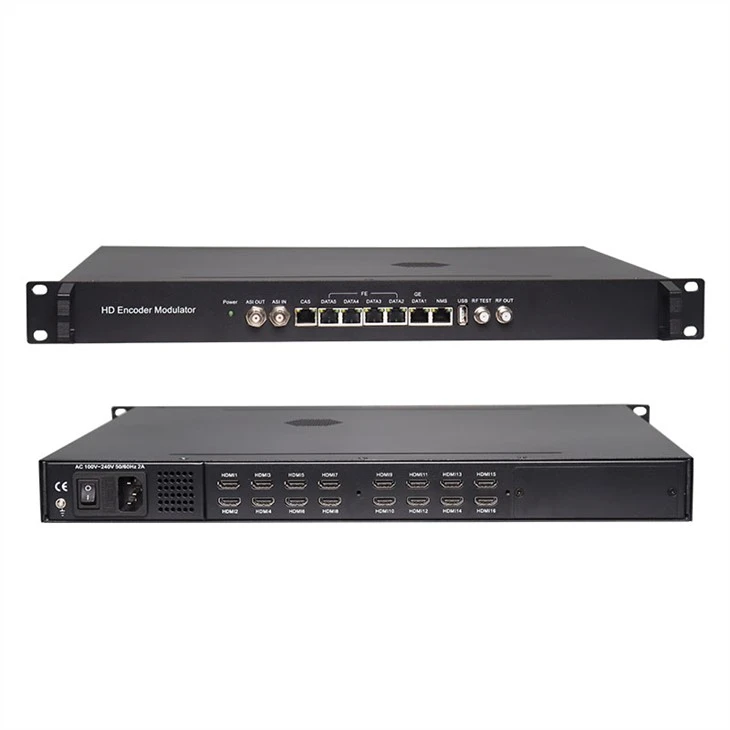

Modulatore codificatore HDMI

Il modulatore encoder per tv digitale SFT3536S supporta 8/16/24 ingressi HDMI

Invia la tua richiesta

introduzione al prodotto

Descrizione del prodotto

SFT3536S (modulatore encoder per tv digitale) è un dispositivo professionale ad alta integrazione che include codifica, multiplexing e modulazione. Supporta 8/16/24 ingressi HDMI, 1 ingresso ASI, 1 ingresso USB payer e 128 ingressi IP tramite la porta GE.

Caratteristiche

8/16/24 ingressi HDMI, codifica video MPEG-4 AVC/H.264
1 ingresso ASI per forre-mux
1 lettore USB (inserire l'unità flash USB con“xxx.ts” video in SFT3536S e riprodurre il contenuto in modo semplice; file system FAT 32.)
128 IP inputoverUDP e porta RTPviaGE
Ciascuncarrieroutcanale elabora un massimo di 32 IP dalla porta GE (UDP& protocollo RTP)
MPEG1LayerII, LC-AAC e HE-AACAcodifica audio, AC3PassThrough e regolazione del guadagno audio
Supporta 12 gruppi multiplexing/DVB-Cmodulating
Supporta 8 gruppi multiplexing/DVB-T/ATSCmodulating --- Opzionale
Supporta 6 (o 16) gruppi multiplexing/ISDB-Tmodulating --- Opzionale
Supporta 1 uscita ASI come mirror di uno dei portatori di uscita RF --- Opzionale
Supporta 12 output IP MPTS su UDP, RTP/RTSP– DVB-C RFout
Supporta 8 uscite IP MPTS su UDP, RTP/RTSP-- DVB-T/ATSC RFout
Supporta 6 (o 16) output IP MPTS su UDP, RTP/RTSP-- ISDB-T RFout
SupportoLOGO, Captionand QRcodeinserimento(Lingua supportata: 中文, inglese, يةعربال, ไทย, , русский, اردو, per più lingueconsultaci…)
Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI
Controllo tramite gestione web e facili aggiornamenti via web

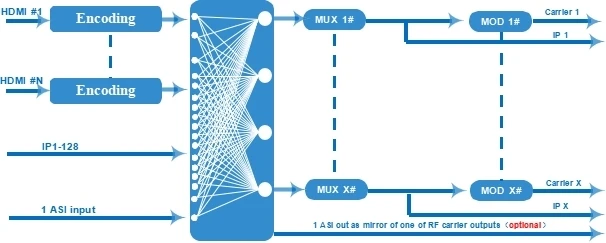

Diagramma di principio

Specifiche

Ingresso	8/16/24 ingressi HDMI per opzione 1 ASI in per re-mux 1 ingresso lettore USB per re-mux 128 ingressi IP su UDP e RTP, porta GE, RJ45— uscita RF DVB-C 128 ingressi IP su UDP e RTP, porta GE, RJ45— uscita RF DVB-T/ATSC 128 ingressi IP su UDP e RTP, porta GE, RJ45— uscita RF ISDBT
video	Risoluzione	Ingresso	1920&volte;1080_60P,1920&volte;1080_60i, 1920&volte;1080_50P,1920&volte;1080_50i, 1280&volte;720_60P, 1280&volte;720_50P, 720&volte;576_50i,720&volte;480_60i,
		Produzione	1920&volte;1080_30P, 1920&volte;1080_25P, 1280&volte;720_30P, 1280&volte;720_25P, 720&volte;576_25P,720&volte;480_30P,
	Codifica	MPEG-4 AVC/H.264
	Velocità in bit	1Mbps~13Mbps ogni canale
	Controllo della tariffa	CBR/VBR
	Struttura GOP	IP…P (Regolazione telaio P, senza telaio B)
Audio	Codifica	MPEG-1 Layer 2, LC-AAC, HE-AAC e AC3 Pass through
	Frequenza di campionamento	48KHz
	Risoluzione	24 bit
	Guadagno audio	0-255 Regolabile
	MPEG-1 Livello 2 Velocità in bit	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Bit-rate LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Velocità in bit HE-AAC	48/56/64/80/96/112/128 kbps
multiplexing	PID massimo rimappatura	255 ingressi per canale
	Funzione	Rimappatura PID (automatica o manuale)
		Regolazione accurata della PCR
		Genera automaticamente la tabella PSI/SI
Modulazione	DVB-C	Canale QAM	Uscita di 12 vettori non adiacenti (massimo larghezza di banda 192 MHz)
		Standard	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		Frequenza RF	50~960MHz, passo 1KHz
		Livello di uscita RF	-20~+3dbm, passo 0.1db
		Tasso di simbolo	5.0Msps~7.0Msps, stepping di 1ksps
			J.83A	J.83B
		Costellazione	16/32/64/128/256QA M	64/256 QAM
		Larghezza di banda	8M	6M
	DVB-T	Standard	EN300744
		Modalità FFT	2K,4K, 8K

		Larghezza di banda		6M, 7M, 8M
		Costellazione		QPSK, 16QAM, 64QAM
		Intervallo di guardia		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		Frequenza RF		50~960MHz, passo 1KHz
		Uscita RF		8 uscite portanti non adiacenti (massimo larghezza di banda 192 MHz)
		Livello di uscita RF		-20~ 3dBm, passo 0.1db
	ATSC	Standard		ATSC A/53
		Larghezza di banda		6M
		Costellazione		8VSB
		FEC		RS(208 188)+Traliccio
		MER		& ge;40dB
		ACL		-55 dBc
		Frequenza RF		50~960MHz, passo 1KHz
		Uscita RF		8 uscite portanti non adiacenti (massimo larghezza di banda 192 MHz)
		Livello di uscita RF		-20~+3dbm (per tutti i vettori), stepping di 0,5db
	ISDB-T	Standard		ARIB STD-B31
		Larghezza di banda		6M
		Costellazione		QPSK, 16QAM, 64QAM
		Intervallo di guardia		1/32, 1/16, 1/8, 1/4
		Trasmissione Modalità		2K, 4K, 8K
		Tasso di codice		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		Frequenza RF		50~960MHz, passo 1KHz
		Uscita RF		Uscita 6 (o 16) portanti non adiacenti (larghezza di banda massima 192 MHz)
		Livello di uscita RF		-20dBm~+3dBm, passo 0.1dB
Uscita in streaming	1 uscita ASI come mirror di uno dei portanti di uscita RF (opzionale) Uscita 12 MPTS su UDP e RTP/RTSP come mirror di 12 portanti DVB-C, Uscita 8 MPTS su UDP e RTP/RTSP come mirror di 8 portanti DVB-T/ATSC (opzionale) Uscita 6 MPTS su UDP e RTP/RTSP come mirror di 6 portanti ISDB-T (opzionale) Uscita 16 MPTS su UDP e RTP/RTSP come mirror di 16 portanti ISDB-T (opzionale) Interfaccia Ethernet 1*1000M Base-T, porta GE
Funzione di sistema	Gestione della rete (WEB)
	lingua cinese e inglese
	Aggiornamento software Ethernet
Varie	Dimensione (W&volte;L&volte;H)		482 mm&volte; 328 mm&volte; 44 mm
	Ambiente		0~45℃(lavoro)；-20~80℃（Archiviazione）
	Requisiti di alimentazione		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60Hz
