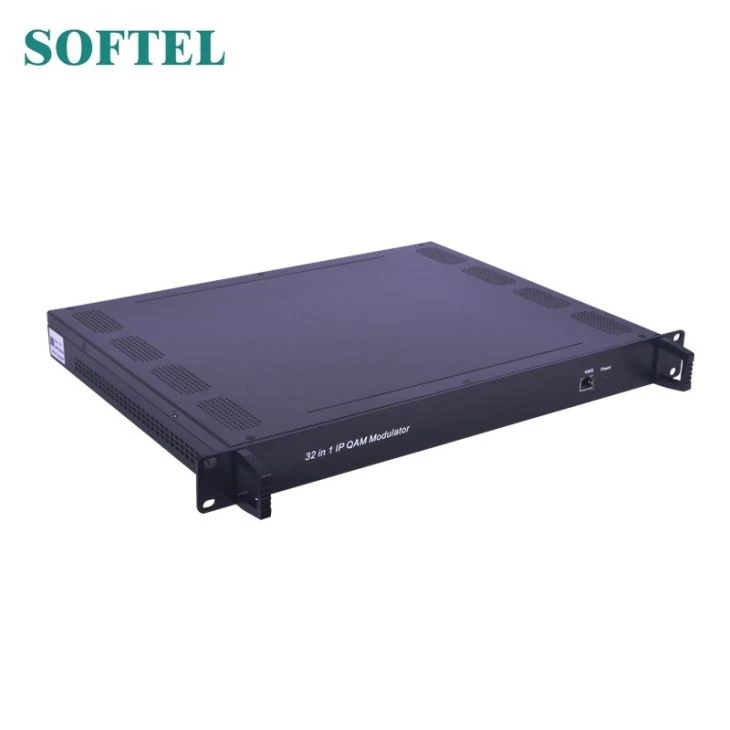

Modulatore Qam IP a 32 canali
Modulatore Qam IP 32 canali SFT3332 dispone di 32 canali multiplexing, 32 canali di scrambling e 32 canali modulanti QAM (DVB-C) e supporta la gestione della rete basata sul Web. È inoltre caratterizzato da un alto livello integrato, alte prestazioni e basso costo.
Caratteristica

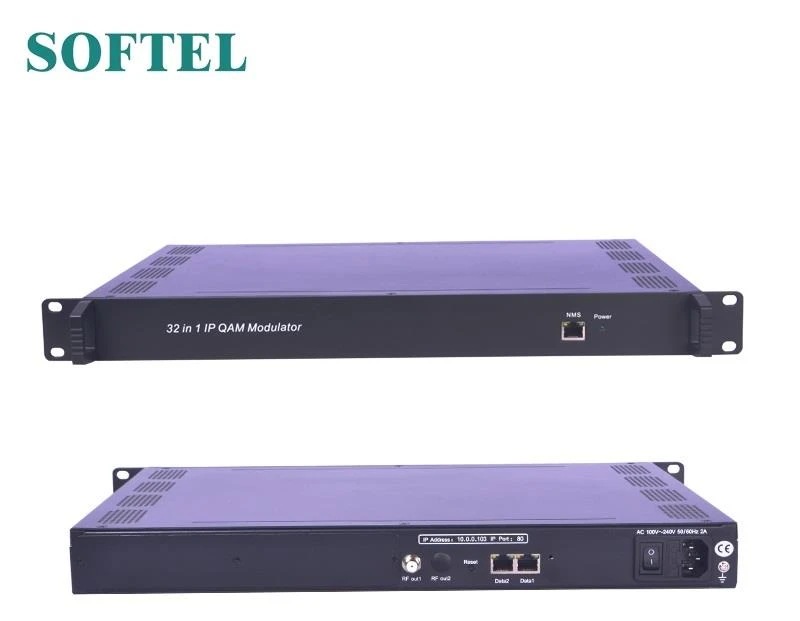

2 input GE, Data1 e Data2 (interfaccia SFP opzionale)
Supporta fino a 1024 canali TS su UDP / RTP, unicast e multicast, IGMP v2 \ v3
Max 840 Mbps per ciascun ingresso GE
Supporta regolazione PCR / filtro CA accurati, rimappatura PID e modifica PSI / SI
Supporta fino a 256 rimappature PIDS per canale
Supporta 32 output TS multiplex o criptati su UDP / RTP / RTSP
32 output portanti QAM non adiacenti, conformi a DVB-C (EN 300 429) e ITU-T J.83 A / B
Supporta la codifica RS (204.188)
Parametro tecnico
Ingresso | Ingresso | Ingresso IP 512 × 2, porta Ethernet 2 * 100 / 1000M (interfaccia SFP opzionale) | |
Protocollo di trasporto | TS su UDP / RTP, unicast e multicast, IGMP V2 / V3 | ||
Velocità di trasmissione | Max 840 Mbps per ciascun ingresso GE | ||
Mux | Input Channel | 1024 | |
Canale di uscita | 32 | ||
PID max | 256 per canale | ||
funzioni | Rimappatura PID (automatica / manuale opzionale) | ||
PCR regolazione accurata | |||
Generazione automatica della tabella PSI / SI | |||
scrambling | Max simulscrypt CA | 4 | |
Scramble Standard | ETR289, ETSI 101 197, ETSI 103 197 | ||
Connessione | Connessione locale / remota | ||
Modulazione | Sezione Modulatore DVB-C | J.83A | Costellazione: 16/32/64/128 / 256QAM |
Larghezza di banda: 8 M. | |||
J.83B | Costellazione: 64QAM / 256QAM | ||
Larghezza di banda: 6 m | |||
Canale QAM | 32 corrieri non adiacenti | ||
Standard di modulazione | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Symbol Rate | 5.0 ~ 7.0Msps, passo 1ksps | ||
Costellazione | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
Uscita RF | Interfaccia | 1 porta di uscita tipizzata F per 32 supporti, 75Ω | |
Gamma RF | 50 ~ 960 MHz, 1 kHz a passo | ||
Livello di uscita | -20dBm ~ + 10dBm (87 ~ 117dbµV), passo 0,1dB | ||
MER | ≥ 40 dB | ||
Uscita TS | 32 Uscita IP su UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M Ethernet Ports (SFP) | ||
Sistema | Supporto del software di gestione della rete (NMS) | ||
Generale | demission | 420mm × 440mm × 44.5mm (LxLxA) | |
Temperatura | 0 ~ 45 ℃ (operazione), -20 ~ 80 ℃ (conservazione) | ||
Alimentazione elettrica | CA 100 V ± 10%, 50 / 60Hz o CA 220 V ± 10%, 50 / 60Hz | ||
Risoluzione dei problemi
Il sistema di controllo qualità ISO9001 di SOFTEL è stato approvato dall'organizzazione CQC. Per garantire la qualità, l'affidabilità e la stabilità dei prodotti. Tutti i prodotti Softel sono stati sottoposti a test e ispezioni prima della spedizione dalla fabbrica. Lo schema di collaudo e ispezione copre già tutti i criteri ottici, elettronici e meccanici che sono stati pubblicati da Softel.
Per prevenire potenziali pericoli, seguire rigorosamente le condizioni operative.
Misura di prevenzione
Installazione del dispositivo nel luogo in cui la temperatura ambiente è compresa tra 0 e 45 ° C.
Assicurare una buona ventilazione per il dissipatore di calore sul pannello posteriore e altri fori del dissipatore di calore, se necessario.
Controllo della tensione CA in ingresso nel campo di lavoro dell'alimentatore e la connessione è corretta prima di accendere il dispositivo.
Il controllo del livello di uscita RF varia entro l'intervallo tollerante, se necessario
Controllare che tutti i cavi di segnale siano stati collegati correttamente
È vietato accendere / spegnere frequentemente il dispositivo; l'intervallo tra ogni accensione / spegnimento deve essere superiore a 10 secondi.
Le condizioni devono scollegare il cavo di alimentazione
Cavo di alimentazione o presa danneggiati.
Qualsiasi liquido scorreva nel dispositivo.
Qualsiasi materiale causa corto circuito
Dispositivo in ambiente umido
Il dispositivo ha subito danni fisici
Inattivo da molto tempo.
Dopo l'accensione e il ripristino delle impostazioni di fabbrica, il dispositivo continua a non funzionare correttamente.
