Turner ASI IP Input Qam Modulator

Il modulatore Qam di ingresso IP ASI Turner è un modulatore QAM a rimescolamento mux ad alte prestazioni ed economico progettato da Softel

Invia la tua richiesta

introduzione al prodotto

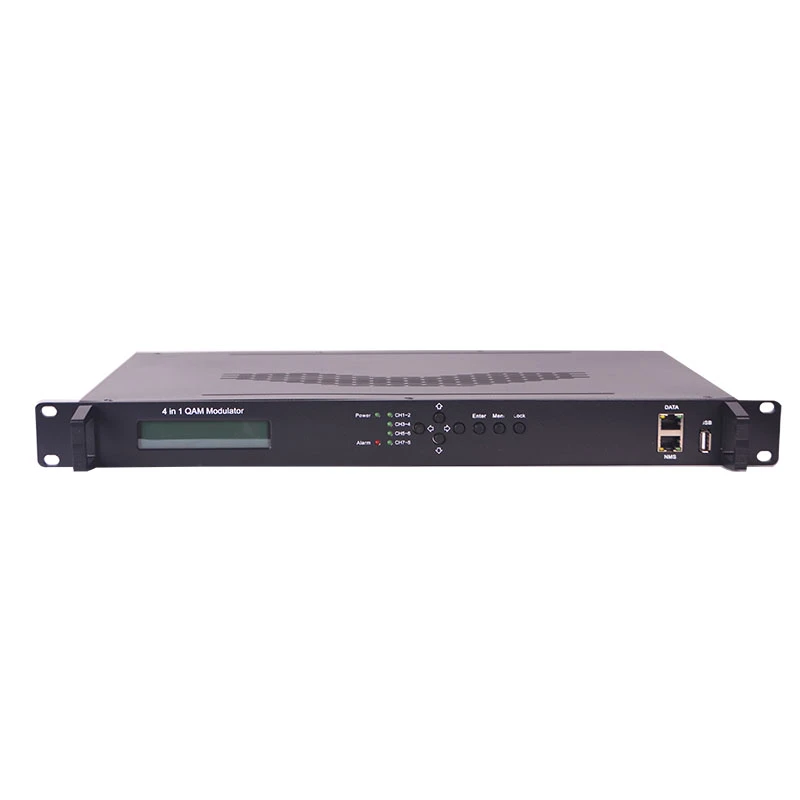

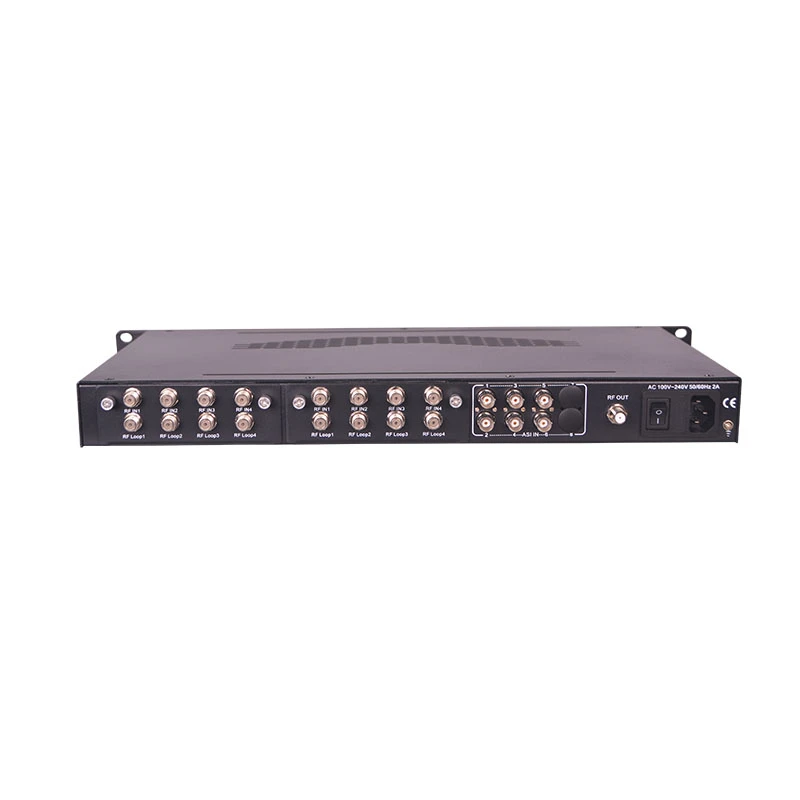

Modulatore Qam di ingresso IP Turner ASI

Panoramica del Prodotto

Turner, ASI, IP Input Qam Modulator è un modulatore QAM mux-scrambling ad alte prestazioni e conveniente progettato da Softel. Turner, ASI, IP Input Qam Modulator ha più porte di ingresso opzionali. Dopo il multiplexing, lo scrambling e il processo di modulazione QAM, fornisce 4 uscite RF. Per soddisfare le diverse esigenze dei clienti, questo dispositivo è inoltre dotato di porta IP per l'uscita di 4 MPTS su UDP. Il design della sua struttura a innesto facilita notevolmente il cambio dei moduli (demodulatore) secondo necessità. I quattro CAM/CI (opzionali) accompagnati e i moduli BISS possono decodificare i programmi in ingresso da 4 ingressi del sintonizzatore. Il suo design della struttura a innesto facilita notevolmente il cambio dei moduli (demodulatore) secondo necessità. Turner, ASI, IP Input Qam Modulator è anche caratterizzato da un alto livello integrato, alte prestazioni e basso costo. Questo è molto adattabile al sistema di trasmissione CATV di nuova generazione.

Caratteristiche principali

Porte di ingresso multiple opzionali:

8 sintonizzatore FTA DVB-C/S/S2 più 6 porte di ingresso ASI più 256 ingressi IP (versione 1)

4 sintonizzatore DVB-C/S/S2 con CAM più 6 porte di ingresso ASI (versione 2)

Supporta 4 canali multiplexing più 4 canali scrambling più 4 canali modulanti QAM

Supporta completamente DVB-C (EN300 429) e ITU-T J.83A/B/C

Supporta completamente la descrizione generale del sistema di scrambling DVB ETR289, standard simulcrypt

ETSI 101 197 e ETSI 103 197

Supporta un'accurata regolazione della PCR

Supporta la modifica e l'inserimento PSI/SI

Eccellente indice di prestazioni dell'uscita RF, MER maggiore o uguale a 40db

Supporta l'uscita 4 * MPTS su UDP

4 CAM decodificano più programmi da 4 ingressi sintonizzatore (opzionale)

Supporta la decodifica BISS (solo per la versione 2)

Supporta display LCD e tastiera

Supporto Gestione Web, Aggiornamenti via web e USB

Specifiche

Ingresso	8 sintonizzatore FTA DVB-C/S/S2 più 6 ingresso ASI più 256 ersione ingresso IP 1
	4 Sintonizzatore DVB-C/S/S2 con CAM plus 6 ASI ersion 2
Sezione sintonizzatore	DVB-C	Standard	J.83A(DVB-C), J.83B, J.83C
		Frequenza di ingresso	30 MHz-1000Mhz
		Costellazione	16/32/64/128/256 QAM
	DVB-S	Frequenza di ingresso	950-2150MHz
		Tasso di simboli	2-45Sig
		Potenza del segnale	-65~-25dBm
		Demodulazione FEC	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Frequenza di ingresso	950-2150MHz
		Tasso di simboli	QPSK 1~45Mbaud
			8PSK 2~30Mbaud
		Tasso di codice	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Modalità di demodulazione	QPSK, 8PSK
Multiplexing	Rimappatura massima del PID	128per canale di ingresso
	Funzione	Rimappatura PID (automatica o manuale)
		Accurata regolazione della PCR
		Genera automaticamente la tabella PSI/SI
Arrampicarsi	CA massima con crittografia simultanea	4
	Standard	ETSI 101 197, ETSI 103 197
	Connessione	Connessione locale/remota
Modulazione	Canale QAM	4
	Standard	IT300 429/ITU-T J.83A/B/C
	MER	Maggiore o uguale a 40db
	Frequenza RF	30~999MHz, passo 1KHz
	Livello di uscita RF	{{0}}~0dbm(87~107 dbµV), passo 0,1db
	Tasso di simboli	5.0Msps~9.0Msps, 1ksps a passo
	Costellazione	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	Costellazione	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Larghezza di banda	8M	6M	6M
Sistema	Interfaccia locale	LCD più pulsanti di controllo
	A distanza	Web NMS
	gestione
	Flusso in uscita	4*MPTS su uscita UDP (RJ45, 1000M, Unicast/Multicast)
	Lingua	inglese e cinese
	Aggiornamento del software	Web e USB
Generale	Dimensioni (LPA)	482 mm × 300 mm × 44,5 mm
	Il peso	3,7 kg
	Temperatura	0~45 gradi (funzionamento) ; -20~80 gradi (conservazione)
	Potenza	CA 100V±1050/60Hz;
		AC 220 V ± 10 percento, 50/60 HZ
	Consumo	25W
