Trasmettitore esterno 1550
Sommario
Il trasmettitore esterno 1550 utilizza un modulatore esterno LiNbO3 ad alta linearità per modulare il segnale. Elimina l'effetto Chirp del laser a modulazione diretta a 1550 nm. Grazie all'adozione della tecnologia di controllo ottimizzata del sistema di proprietà& utilizzando parti chiave di prima qualità, l'indice di prestazione tecnica della macchina raggiunge totalmente lo standard degli stessi prodotti avanzati nel mondo.

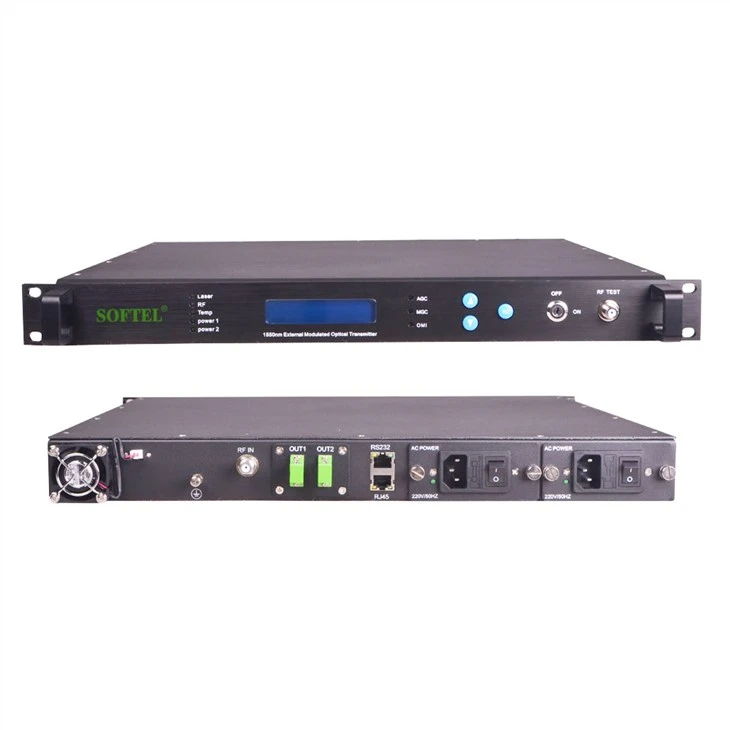

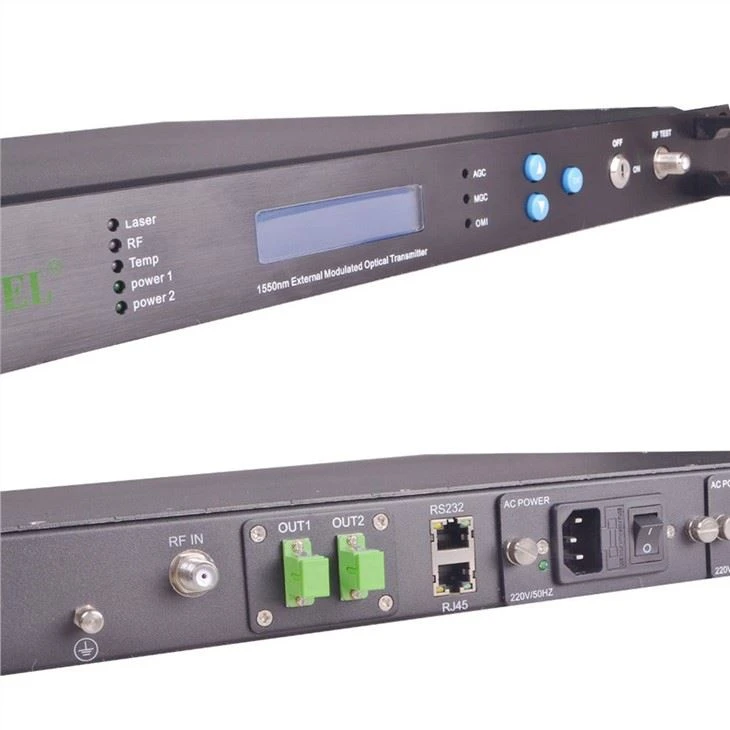

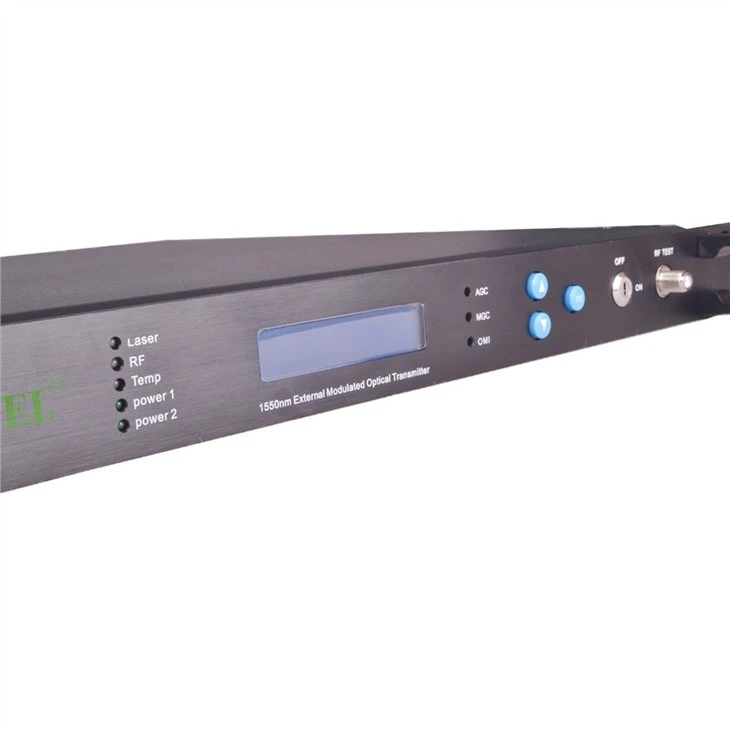

Display del trasmettitore ottico
Parametro per 1 uscita
Prestazione | Indice | Supplemento | |||
ottico caratteristica | Lunghezza d'onda operativa | (Nm) | 1540~1563 | ||
| ITU-TG.692 | |||||
| Gamma regolabile della lunghezza d'onda | (Nm) | ± 1,6 (± 200 GHz) | |||
| Modalità regolabile in lunghezza d'onda | ± 0,05 nm passo passo | ||||
| Larghezza della linea | (MHz) | ≤1 | FWHM (Δλ) | ||
| Rapporto di soppressione della modalità laterale | (DB) | ≥45 | SMSR | ||
| Intensità del rumore equivalente | (DB / Hz) | ≤-160 | RIN (20 ~ 1000 MHz) | ||
| Potenza di uscita | (DBm) | 1×5 | Opzionale 1 × 3, 1 × 6, 1 × 7 | ||
| Perdita di ritorno | (DB) | ≥55 | |||
| connettore per fibra ottica | SC / APC | FC / APC, LC / APC opzionali | |||
RF caratteristica | Larghezza di banda di lavoro | (MHz) | 47-862 | 47 ~ 1000, 47 ~ 1080 opzionale | |
| Livello di ingresso | (DBmV) | 18~28 | AGC | ||
| pianura | (DB) | ≤±0.75 | 45 ~ 862 MHz | ||
| ≤±1.5 | 862 ~ 1000 MHz (opzionale) | ||||
| Perdita di ritorno | (DB) | GG gt; 16 | |||
| Impedenza di ingresso | (Ω) | 75 | |||
| Porta RF | F-femmina | ||||
collegamento caratteristica | Trasmetti canale | PAL-D / 60CHPAL-D / 99CH | |||
| CNR1 | (DB) | ≥52 | ≥50.5 | Schiena contro schiena | |
| CNR2 | (DB) | ≥50.5 | ≥49 | Fibra ottica 50Km, ricezione 0dBm | |
| CTB | (DB) | ≤-65 | ≤-65 | ||
| CSO | (DB) | ≤-65 | ≤-65 | ||
| SBS trattenere | (DBm) | 13 | |||
| Caratteristica generale | Interfaccia di gestione della rete SNMP | RJ45 | |||
| Interfaccia di comunicazione | RS232 | ||||
| Alimentazione elettrica | (VAC) | 90~265 | 50 / 60Hz | ||
| (VDC) | -48 | 30~72 | |||
| Consumo di energia | (W) | ≤50 | Il singolo potere funziona | ||
| Temp. Di esercizio | (°C) | 0~50 | Temp. Macchina controllo automaticamente | ||
| Temp. Di stoccaggio | (°C) | -40~85 | |||
| Umidità relativa operativa | (%) | 5~95 | |||
| Taglia | (GG quot;) | 19×14.5×1.75 (W)x(D)x(H) | |||
Parametro per 2 uscite
Prestazione | Indice | |
| Lunghezza d'onda ADJ. Gamma | (Nm) | ± 1,6 (± 200 GHz) |
| Lunghezza d'onda ADJ. Modalità | ± 0,05 nm passo passo | |
| Rapporto di soppressione della modalità laterale | (DB) | ≥45 |
| Intensità del rumore equivalente | (DB / Hz) | ≤-160 |
| Livello di ingresso | (DBmV) | 18~28 |
| Impedenza di ingresso | (Ω) | 75 |
| Connettore RF | F-femmina | |
| Interfaccia NM SNMP | RJ45 | |
| Interfaccia di comunicazione | RS232 | |
| Larghezza della linea | (MHz) | Tip.=0.65 |
| Potenza di uscita | (DBm) | 2 * 3,2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 opzionale |
| Perdita di ritorno | (DB) | ≥50 |
