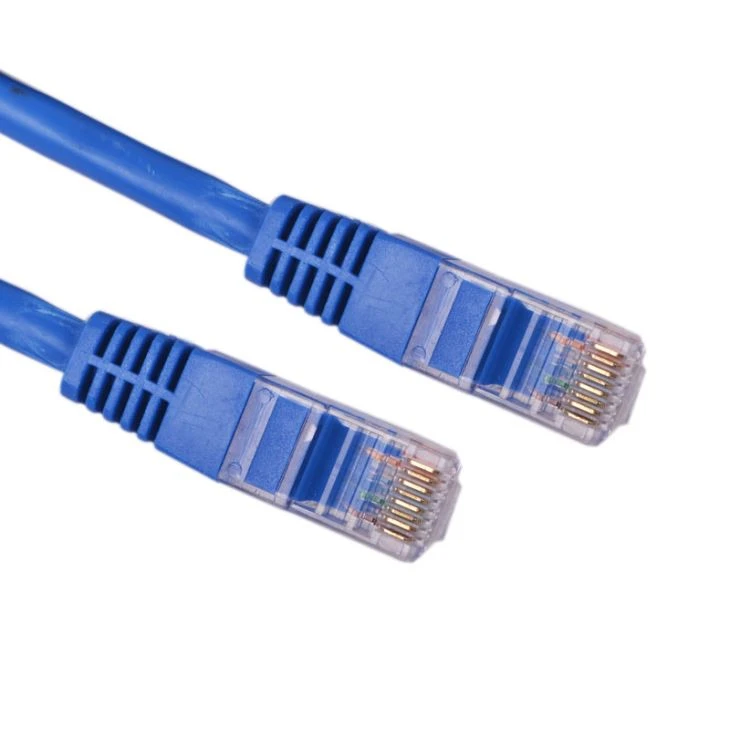

Cavo Lan Cat5e UTP
Cavo Lan Cat5e UTP
Applicazione
Il cavo Lan UTP Cat5e è ampiamente utilizzato per la costruzione di cavi di rete e supporti di trasmissione, come audio, vedio, comunicazione digitale e così via.
Specifiche del cavo Lan UTP Cat5e
| Cavo U / UTP 4Pairs categoria 5E | |||||
Categoria | U / UTP CAT5E-4P-PVC | ||||
Standard | ISO / IEC11801, TIA-568-C.2, YD / T1019 | ||||
Dimensione del cartone | 35 * 35 * 20 CM | ||||
Imballaggio del cavo | Amplificatore&per vassoio in legno; scatola di cartone | ||||

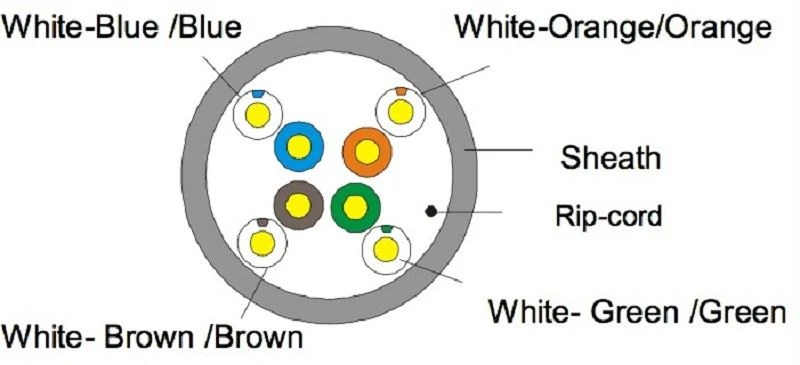

Costruzione | |||||
Conduttore | Rame solido-nudo | Colori di isolamento | Blu, Bianco / Blu | Cordone Rip | sì |
Diametro del conduttore | 0,50 millimetri ± 0,005 | Arancione, Bianco / Arancione | Giacca | PVC | |
Isolamento | HDPE | Verde, bianco / verde | Colori della giacca | Grigio | |
Dia di isolamento | 0,88 millimetri ± 0,03 | Marrone, Bianco / Marrone | Jacket Out Dia. | 5,0 millimetri ± 0,4 millimetri | |
Filo di drenaggio | NO | Rip-cord | sì | AverageThickness | 0,55 ± 0,05 millimetri |
caratteristiche elettriche | |||||
Frequenza (MHz) | ATT (≤dB / 100m) | SUCCESSIVO (≥dB) | ELFEXT (≥dB) | RL (≥dB) | PS NEXT (≥dB) |
1 | 2.0 | 65.3 | 63.8 | 20.0 | 62.3 |
4 | 4.1 | 56.3 | 51.7 | 23.0 | 53.3 |
8 | 5.8 | 51.8 | 45.7 | 24.5 | 48.8 |
10 | 6.5 | 50.3 | 43.8 | 25.0 | 47.3 |
16 | 8.2 | 47.3 | 39.7 | 25.0 | 44.3 |
20 | 9.3 | 45.8 | 37.7 | 25.0 | 42.8 |
25 | 10.4 | 44.3 | 35.8 | 24.3 | 41.3 |
31.25 | 11.7 | 42.9 | 33.9 | 23.6 | 39.9 |
62.5 | 17.0 | 38.4 | 27.8 | 21.5 | 35.4 |
100 | 22.0 | 35.3 | 23.8 | 20.1 | 32.3 |
Impedenza (1-100MHz) | 100 ± 15 Ohm | DCConductorResistance (Ω / 100m) max | 9.5 | ||
DelayShewns / 100m (1-100MHz) | ≤45 | Squilibrio di resistenza CC (%) max | 5.0 | ||
Capacità (nF / 100m) max | 5.6 | NVP | 69% | ||
