Cavo in fibra ottica ADSS

Il cavo in fibra ottica ADSS è in stile tubo sciolto, cavo in fibra ottica con elemento di forza centrale in FRP

Invia la tua richiesta

introduzione al prodotto

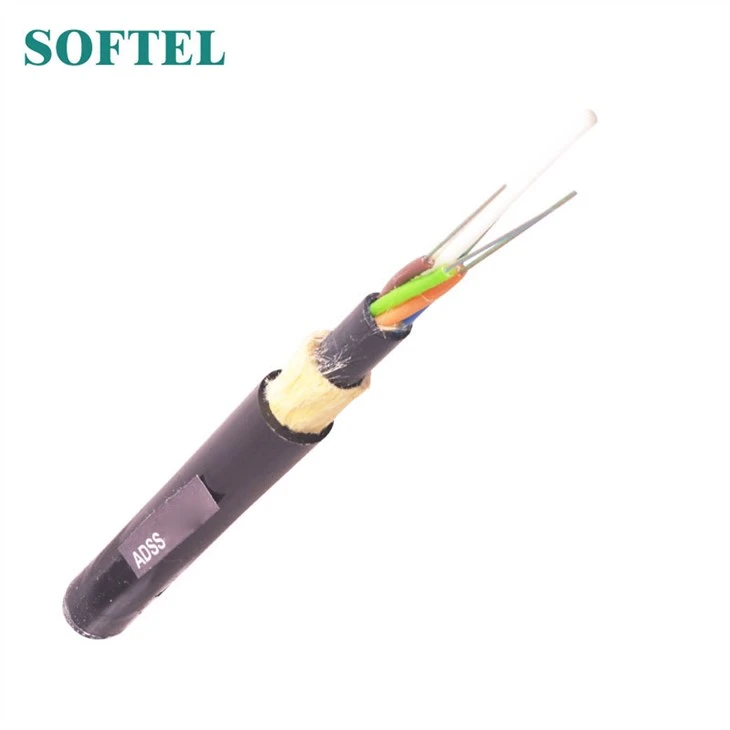

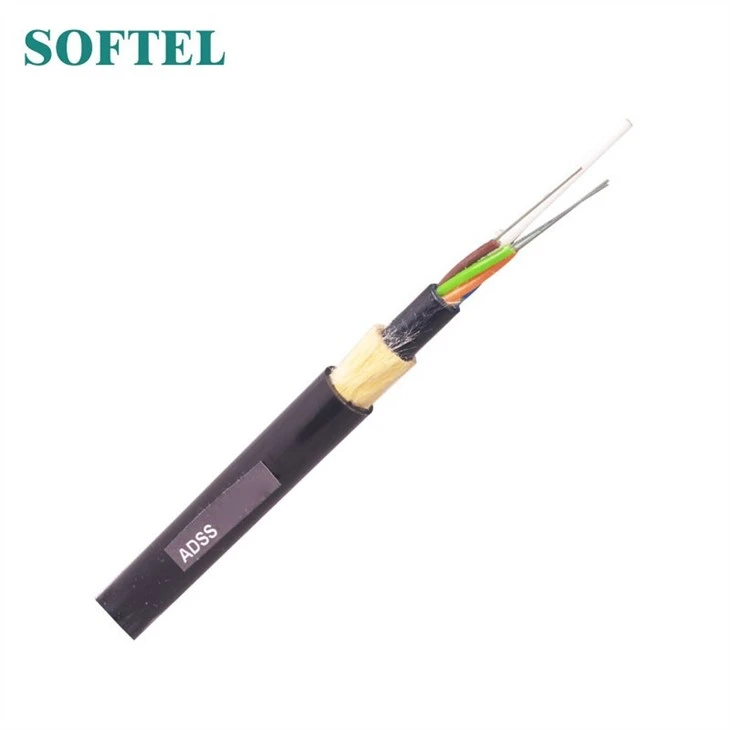

Cavo in fibra ottica ADSS

ADSS Optical Fiber Cable

Panoramica del prodotto del cavo in fibra ottica ADSS

Costruzione di tubi sciolti, tubi riempiti con gelatina, elementi (tubi e riempitivi quando necessario) disposti attorno all'elemento centrale di resistenza non metallico, filati di poliestere usati per legare l'anima del cavo, nastro impermeabile avvolto nell'anima del cavo, filati di aramide rinforzati, 1 cordino e guaina esterna in PE.

Descrizione

1.Il cavo ADSS è un tubo flessibile incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di plastica ad alto modulo. I tubi sono riempiti con un composto di riempimento resistente all'acqua.

2.I tubi (e i riempitivi) sono intrecciati attorno a un FRP (plastica rinforzata con fibre) come un elemento di resistenza centrale non metallico in un nucleo del cavo compatto e circolare.

3.Dopo che l'anima del cavo è stata riempita con composto di riempimento. è ricoperto da una sottile guaina interna in PE (polietilene).

4.Dopo aver applicato uno strato a trefoli di filati aramidici sulla guaina interna come elemento di resistenza, il cavo viene completato con una guaina esterna in PE o AT (anti-tracciamento).

ADSS Optical Fiber Cable 2

Amplificatore fibra GG; codice colore tubodiCavo in fibra ottica ADSS

No	1	2	3	4	5	6
Colore	Blu	arancia	verde	Marrone	Ardesia	bianca
No	7	8	9	10	11	12
Colore	Rosso	Nero	Giallo	Viola	Rosa	Aqua

ADSS Optical Fiber Cable 3

Parametri del prodotto del cavo in fibra ottica ADSS

SN	Articolo	Unità	Valore
1	No. di fibre	contare	24
2	Numero di fibre per tubo	contare	6
3	Struttura del cavo	contare	1+6
4	Spessore della guaina esterna	mm	Nominale 1.7
5	Diametro del cavo (± 5%)	mm	11.0
6	Peso del cavo (± 10%)	kg / km	88
7	Massima tensione consentita	N	4000
8	Cotta a breve termine	N / 100 mm	1000
9	Span	m	≤100
10	Velocità del vento	km / h	60~140
11	Spessore del ghiaccio	mm	0
12	Flessione di installazione	%	≥1.0

Caratteristiche:

1. Può essere installato senza interrompere l'alimentazione
2. Eccellenti prestazioni AT. Il massimo induttivo nel punto di lavoro della guaina AT può raggiungere i 25kV
3. Leggero e di piccolo diametro che riducono il carico causato da ghiaccio e vento e il carico su torri e sostegno
4. Grandi lunghezze di campata e la campata più grande è di oltre 1000 m
5. Buona prestazione di resistenza alla trazione e temperatura
6. La durata del progetto è di 30 anni

7.Lo stato effettivo delle linee elettriche aeree è preso in piena considerazione durante la progettazione del cavo ADSS.

8.Per le linee elettriche aeree inferiori a 110kV, viene applicata la guaina esterna in PE.

9.Per linee elettriche uguali o superiori a 110kV. Il guaina esterna è applicata.

10. Il design dedicato della quantità di aramide e del processo di incaglio può soddisfare la domanda su varie portate.

Applicazione

1. Applicazioni aeree esterne
2. Sistema di trasmissione a bassa tensione (≤12 kV)
3. Amplificatore&ferroviario; Percorso dei poli delle telecomunicazioni
4. Abbonato& Rete locale
5. Voce, dati, video& sistema di imaging

Pacchetto del cavo in fibra ottica ADSS

package of ADSS Optical Fiber Cable
