Fibra OTDR

Fibra OTDR



Visualizzazione del prodotto

Fibra OTDR



Il riflettometro ottico nel dominio del tempo (OTDR) acquisisce e analizza le informazioni sulla retrodiffusione e sulla propagazione della luce riflessa nella fibra, in base al principio della retrodiffusione della luce e della riflessione di Fresnel, per ottenere lunghezza, perdita, punti di guasto, perdita di ritorno della luce, perdita del connettore e così via . È uno strumento essenziale per la costruzione, l'implementazione e la manutenzione dei cavi ottici.

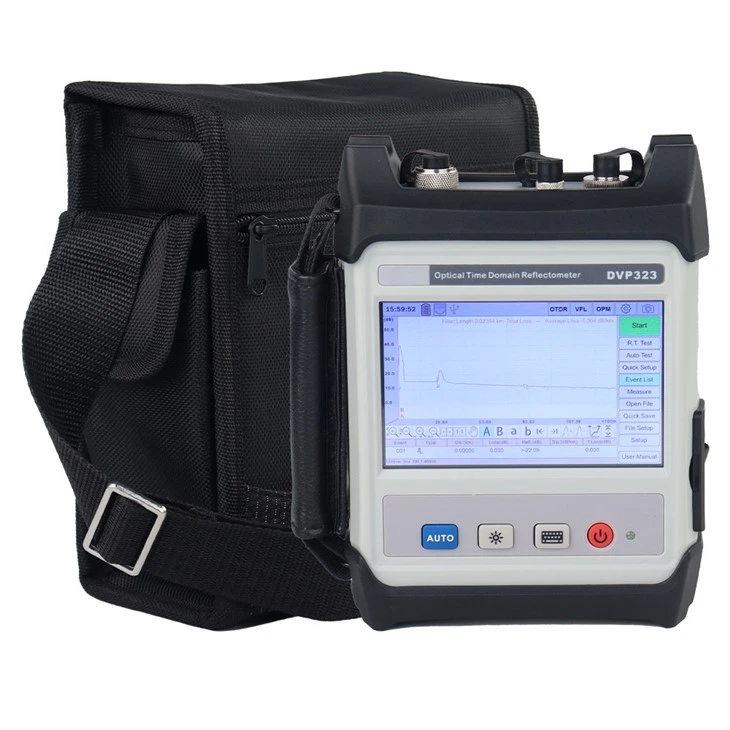

La serie DVP323 è un OTDR portatile ad alte prestazioni presentato nel 2017. Questo prodotto di serie adotta alcune nuove tecniche come il touch screen e l'analisi in tempo reale. L'interfaccia ottimizzata rende le operazioni più convenienti. Nel frattempo l'OPM e il VFL sono accessori standard. È lo strumento migliore per la costruzione, l'implementazione e la manutenzione della fibra.





Caratteristiche



Touchscreen da 5 pollici, risoluzione ad alta matrice di punti 800×480

Design della struttura compatta, più leggera, più sottile e più piccola

Eccezionali prestazioni a breve distanza; zona morta evento minima 0.8m; Zona morta di attenuazione minima di 4 m

Supporta una gamma dinamica da 28 dB a 36 dB per varie esigenze applicative

Design UE comodo e veloce

Supporta OPM e VFL

Interfacce dati complete come LAN, USB e così via



Specifica



Modello	Lunghezza d'onda (nm)		Gamma dinamica (dB)	Zona morta dell'evento (m)	Zona morta di attenuazione (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Intervallo di distanza (Km)		5 milioni-160km
Ampiezza dell'impulso (ns)		5ns~20μS(5NS, 10NS, 20NS, 50NS, 100NS, 200NS, 500NS, 1μS, 2μS, 5μS, 10μS, 20μS)
Tempo di misurazione		definito dall'utente (collegamento intelligente), con funzione di misurazione in tempo reale
Precisione della distanza (m)		±(1 m +0.001%×portata + risoluzione di campionamento)
Precisione dell'attenuazione		±0,05 dB/dB
Limite di perdita (dB)		0.01dB
Risoluzione delle perdite (dB)		0.001dB
Risoluzione di campionamento(m)		0.1m
Punti di campionamento		128000
Archiviazione dei dati		3000 articoli



Altri indicatori

Tipo LCD	LCD a colori TFT da 5 pollici
Adattatore laser	FC/PC, SC/PC (opzione)
Interfaccia	USB
Batteria	tempo di ricarica della batteria ricaricabile agli ioni di litio incorporata<4 hours working time >8 ore
Energia	Ingresso CA: 100~240 V, 600 mA, 50/60 Hz Uscita CC: 12,0 V, 2 A
Temperatura operativa	0 grado -40 grado
temperatura di conservazione	-20 grado -70 grado
umidità relativa	<80%
peso	<1kg
dimensioni (mm)	147 mm×190 mm×62 mm
