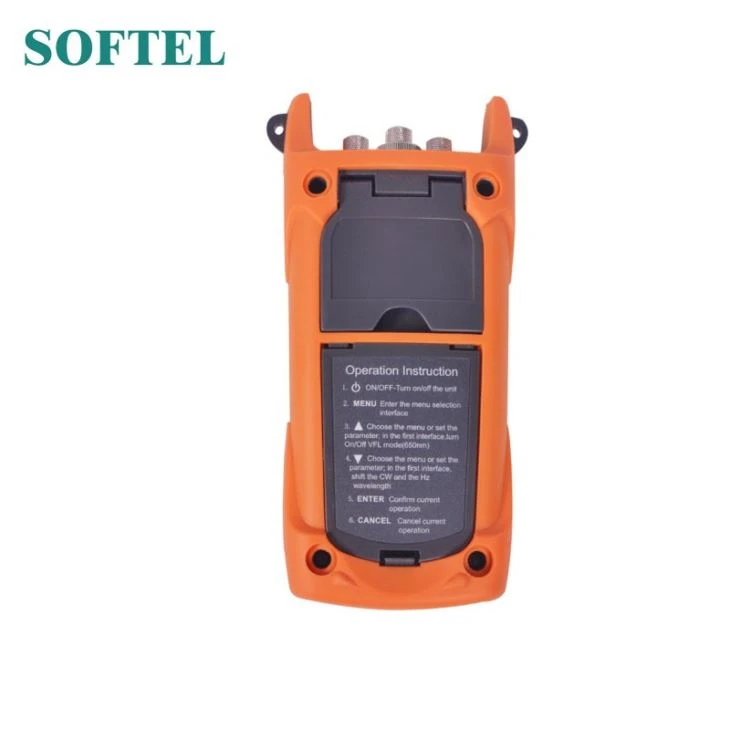

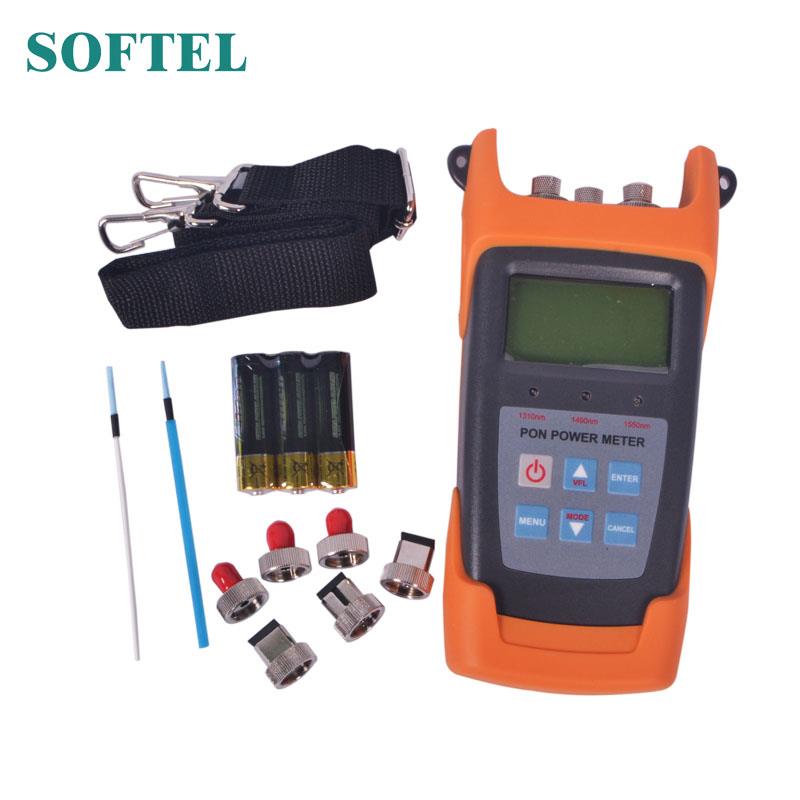

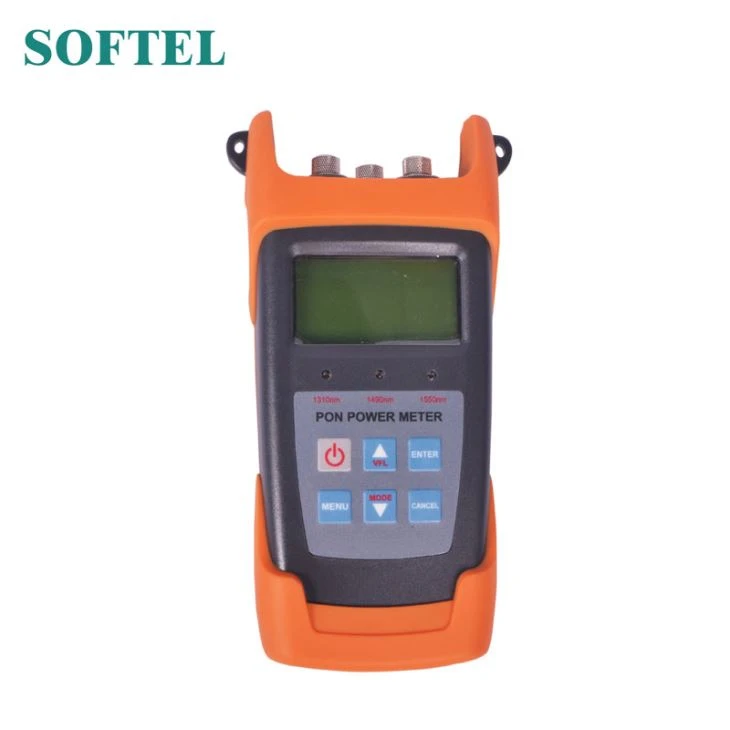

Misuratore di potenza Pon
Misuratore di potenza Pon
SFT3213Serie PON Power Meterè utilizzato per l'applicazione e la manutenzione di TXTx. È uno strumento essenziale e ideale per la costruzione e la manutenzione dei progetti PON.
Caratteristiche del misuratore di potenza PON:
(1) Può sperimentare sincrono su segnale vocale, dati e videomisurazione e visualizzazione su BPON / EPON / GPON.
(2) Fornisce misurazioni simultanee per tutte e tre le lunghezze d'onda sulfibra (1490nm, 1550nm, 1310nm)
⑶ Utilizzato nella misurazione in modalità Burst di 1310nm a monte.
⑷Utilizzare il software per connettersi al PC, impostare la soglia, il trasferimento dei dati e la calibrazione della lunghezza d'onda.
⑸La porta di comunicazione USB consente il trasferimento dei dati a un elemento di misura PC.1000può essere salvato nel misuratore di potenza PON SFT3213 o nel computer per la revisione dei dati.
Modulo PON
PONmodulo: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
1310 misurazione a monte | ||||
Passa la zona | 1260nm ~ 1360nm | |||
Campo di misura | -40dBm ~ +10dBm | |||
Potenza di uscita (max) | 15dBm | |||
Isolamento @ 1490/1550 | GG gt; 40dB | |||
Errore di misurazione in modalità burst | GG lt; ± 0,5 dB | |||
1490 misurazione a valle | ||||
Passa la zona | 1470nm ~ 1505nm | |||
Campo di misura | -40dBm ~ +10dBm | |||
Potenza di uscita (max) | 15dBm | |||
Isolamento @ 1310/1550 | GG gt; 40dB | |||
1550misurazione a valle | ||||
Passa la zona | 1535nm ~ 1570nm | |||
Campo di misura | -40dBm ~ +10dBm | |||
Potenza di uscita (max) | 25dBm | |||
Isolamento @ (1310 / 1490nm) | GG gt; 40dB | |||
Accuratezza di misurazione | ||||
Incertezza connaturale | ± 0,5 dB | |||
Linearità | ± 0.1dB | |||
Passando attraverso la perdita di inserzione | GG lt; 1,5 dB | |||
Informazione Generale | ||||
Tipo di rivelatore | InGaAs | |||

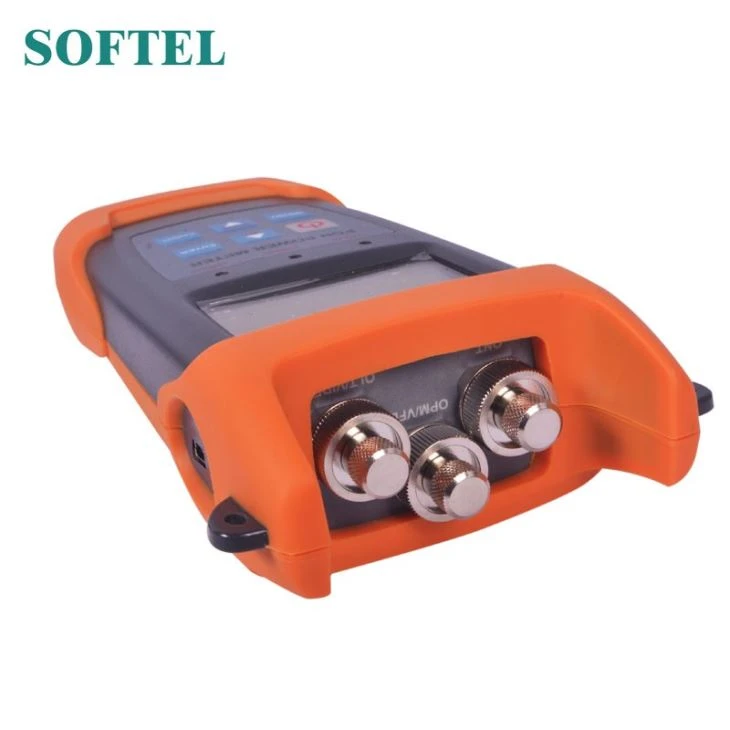

Connettore ottico | Adattatore universale FC / SC / ST intercambiabile / 2.5 | |||
Tipo di fibra | SM 9 / 125um | |||
Unità di misura | dB / dBm / xW | |||
Risoluzione | 0.01dB | |||
Tensione operativa | DC 3,3 V ～ 5,5 V. | |||

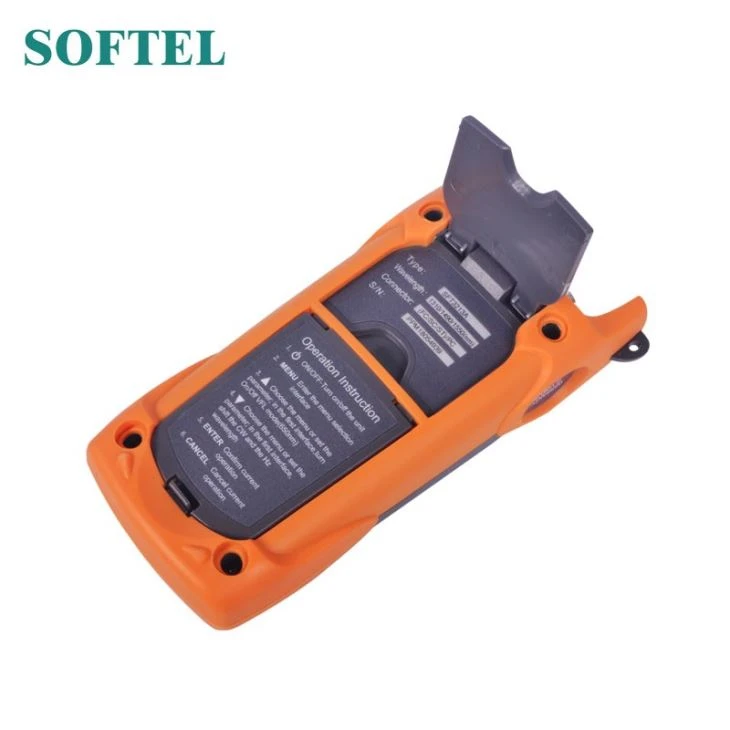

Alimentazione elettrica | Batteria 3pc1.5V | |||
Tempo di funzionamento continuo | PON: 90h | PON: 90h OPM: 100h VFL: 50h | PON: 90h VFL: 50h | PON: 90h OPM: 100h |
Temperatura di funzionamento | -10℃～60℃ | |||
Temperatura di conservazione | -25℃～70℃ | |||
Peso | 423g | 425g | 424g | 424g |
