Nodo ottico passivo FTTH
Caratteristiche
1. Nessuna alimentazione richiesta
2. Larghezza di banda di lavoro 45~1050MHz
3. Livello di uscita=68dBμV (Pin=-1dBm)

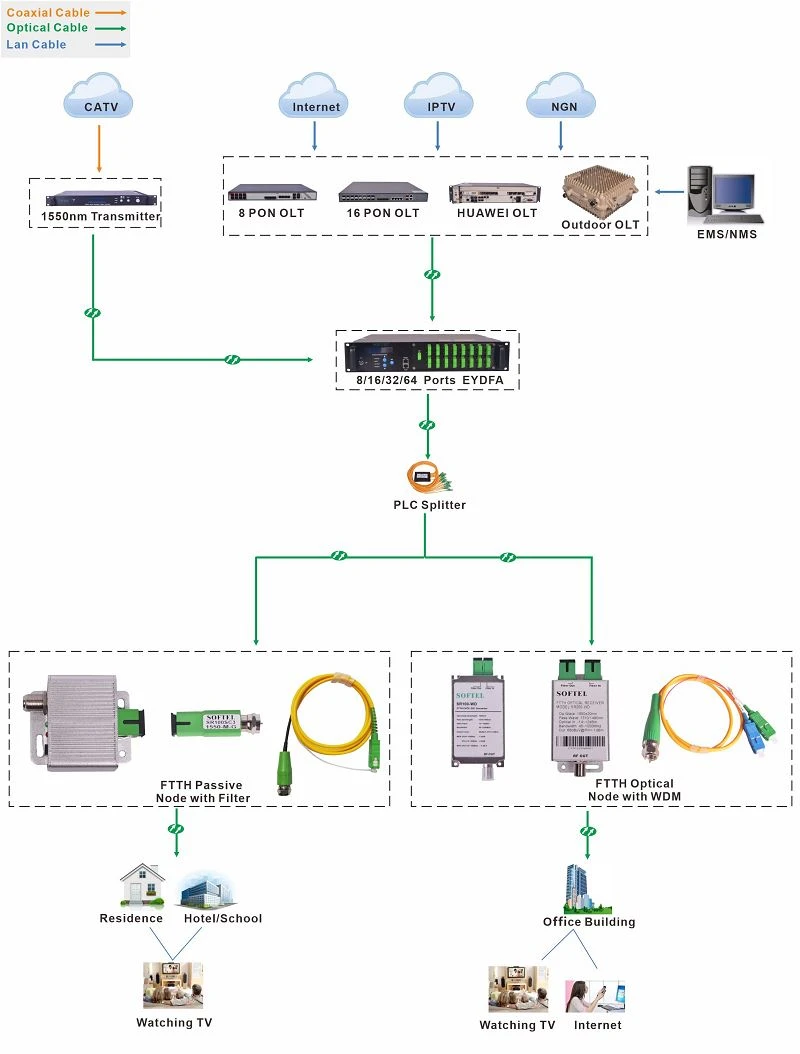

Applicazioni
1. CATV FTTH
2. Integrazione di tre reti
3. FTTH PON
Caratteristica ottica | Caratteristica ottica | Unità | Indice | Supplemento |
Lunghezza d'onda di lavoro CATV | (nm) | 1260~1620 | SR100 |
1540~1563 | SR100/WF |
Isolamento del canale | (dB) | ≥40 | 1550 nm& 1490 nm |
Resposibilità | (A/W) | ≥0.85 | 1310nm |
≥0.9 | 1550nm |
Ricevere energia | (dBm) | +2~-14 |
|
Perdita di ritorno ottica | (dB) | ≥55 |
|
Connettore in fibra ottica |
| SC/APC | SR100-SC |
| FC/APC | SR100-FC |
Funzione RF | Larghezza di banda di lavoro | (MHz) | 45~1050MHz |
|
Livello di uscita | (dBμV) | & gt;68 | TV digitale (Pin=-1dBm) |
Perdita di ritorno | (dB) | ≥14 | 47~862MHz |
Impedenza di uscita | (Ω) | 75 |
|
Numero porta di uscita |
| 1 |
|
Collegamento RF |
| F-Femmina |
|
Caratteristiche della TV digitale | OMI | (%) | 4.3 |
|
MER | (dB) | ≥38 | Pin=-1dBM |
≥30 | Pin=-13dBm |
BER |
| & lt;1.0E-9 | Perno: 2~-14dBm |
Caratteristica generale | Temp. di lavoro | (℃) | -20~+55 |
|
Temp. di stoccaggio | (℃) | -40~85 |
|
Temp. relativa di lavoro | (%) | 5~95 |
|
Dimensioni (L)×(P)×(H) | (mm) | 23×53×12 | Tipo A (tipo smalto) |
Ф13×28 | Tipo B (tipo di fibra) |
50×88×22 | Tipo C (tipo di scatola) |
