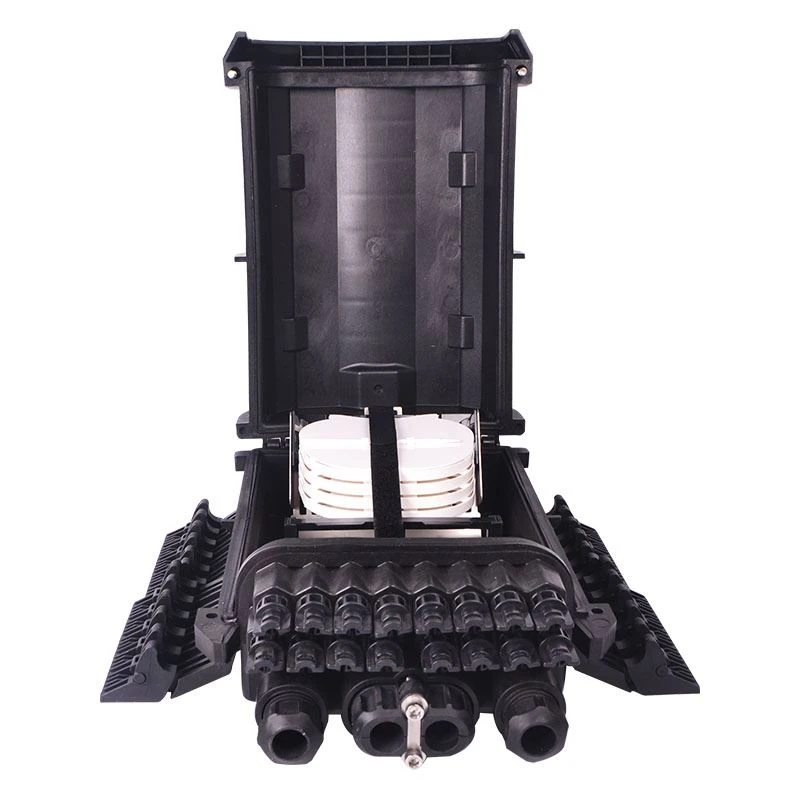

16/24 Core Terminal Box
The fiber splicing, splitting, distribution can be done in this box, and meanwhile it provides solid protection and management for the FTTx network building.
Caratteristiche
1, Total enclosed structure.
2, Material: PC,wet-proof. water-proof. dust-proof. anti-aging, protection level up to IP68.
3 , Clamping for feeder cable and drop cable, fiber splicing, fixation, storage, distribution...etc all in one.
4 , Cable, pigtails, patch cords are running through own path without disturbing each other, cassette type SC/LC/PLC adaptor installation, easy maintenance.
5 , Distribution panel can be flipped up, feeder cable can be placed by expression port, easy for maintenance and installation.
6 , Cabinet can be installed by the way of montaggio a parete-osu palo-montato, adatto sia per uso interno che esterno.
Tabella di configurazione:
Modello |
Descrizione | Dimensione（Foto 1） | Capacità massima | Installazione Dimensioni (Fig 2） |
Entrata del cavo |
ABC (millimetro) | SC | DIF (mm) | |||
24 nucleo | Scatola divisoria | 38824212 8 | 24 | 135135190 | Porto espresso |
16 nucleo | Scatola divisoria | 38824212 8 | 16 | 135135190 | Porto espresso |

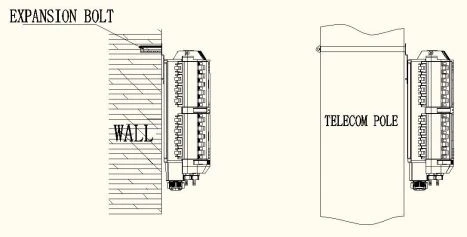

Installazione
1. Wall-mounted installation
In base alle dimensioni della tabella 1 della parete sospesa con trapano a percussione, eseguire due fori sul muro, battere nel tubo di metallo, verrà installato sul retro della custodia in base alla posizione di punzonatura sul muro e vite completamente fissata
2. Pole-mounted installation
Fix 1 set of the easy pole ring to the Telecom pole
