Con il rapido sviluppo dei data center, il cloud computing, l'archiviazione nel cloud e altre applicazioni sono gradualmente penetrati in vari settori e anche i requisiti di larghezza di banda delle comunicazioni di rete sono aumentati rapidamente. L'alta velocità, l'alta capacità e l'elevata larghezza di banda spesso richiedono uno spazio più ampio e costi più elevati. , c'è questa contraddizione a lungo termine. La nascita dello standard di cablaggio in fibra ottica MTP/MPO è diventata la migliore soluzione per l'alta densità e l'elevata larghezza di banda. Oggi sul mercato sono disponibili due sistemi di connessione in fibra ottica, MTP e MPO. Sono molto simili e sono compatibili tra loro in una certa misura. Allora qual è la differenza tra loro?
MPO (Multi-fiber Pull Off) è il connettore in fibra ottica multi-core di tipo shrapnel di prima generazione progettato dalla giapponese NTT Communication Company ed è ora il nome di un connettore multi-core prodotto da diverse aziende. E MTP, un marchio registrato da USConec, si riferisce specificamente al tipo unico di connettori MPO che produce.

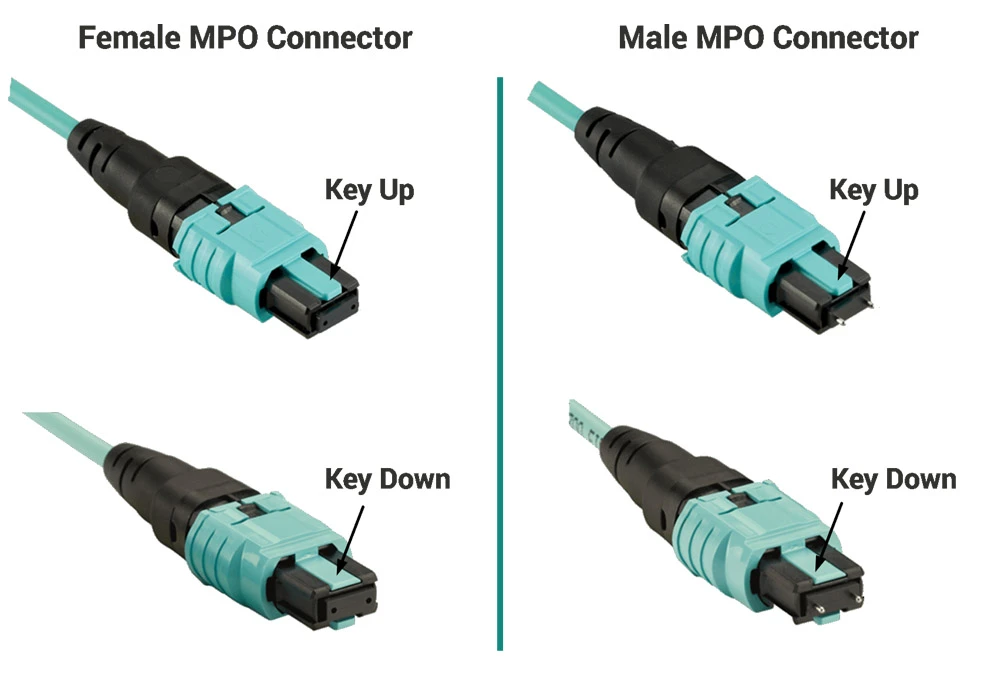

MPO è l'abbreviazione di "multi-fiber pull off". La ghiera di questo connettore ha più di 1 nucleo che viene inserito meccanicamente in posizione.
Attualmente, vari produttori sul mercato offrono una varietà di design MPO e le prestazioni e i costi dei diversi tipi di prodotti di connessione sono molto diversi. Alcuni prodotti hanno caratteristiche che li rendono più performanti. Alcuni connettori MPO possono essere abbinati a molte marche di prodotti diverse, ma altri no. Questa interaccoppiabilità dipende da quanto il design di questi connettori è vicino ai prodotti standard. Per una definizione completa dei connettori MPO fare riferimento all'implementazione di IEC-61754-7 e EIA/TIA-604-5 (aka FOCIS 5).

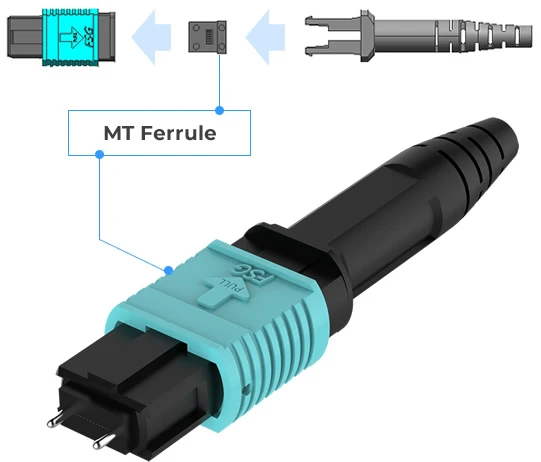

Cos'è la ghiera MT?
MT è una trasmissione meccanica di testa e la ghiera è multi-core (solitamente 12 core). Le prestazioni del connettore sono determinate dalla precisione dell'allineamento della fibra e dal fatto che la precisione dell'allineamento continui a stabilizzarsi dopo la connessione. In definitiva, questa precisione di allineamento è determinata dall'eccentricità e dalla spaziatura della fibra e dalla precisione di corrispondenza del perno di guida e della fibra. Le prestazioni di qualsiasi connettore MPO possono essere migliorate riducendo le variazioni nei perni guida e nel processo di stampaggio durante la produzione.
Cos'è un connettore in fibra ottica MTP?
Il connettore MTP è un connettore MPO ad alte prestazioni con molteplici design innovativi. Rispetto ai connettori MPO generali, i connettori in fibra ottica MTP sono stati migliorati sia nelle proprietà ottiche che meccaniche. I connettori MTP sono pienamente conformi a tutti gli standard professionali dei connettori MPO, inclusi EIA/TIA-604-5 FOCIS 5 e IEC-61754-7.
I connettori di tipo MPO sono connettori MTP interaccoppiabili standard del settore, il che significa che è possibile sostituire i connettori MPO con connettori MTP per prestazioni migliori. Le prestazioni della maggior parte dei connettori MPO che seguono il vecchio design sono piuttosto limitate e non possono fornire le stesse prestazioni elevate dei connettori in fibra ottica MTP.
Perché i connettori MTP vengono descritti come connettori MPO ad alte prestazioni?
Attraverso connettori MTP appositamente progettati, le sue prestazioni e usabilità sono migliorate rispetto ai connettori MPO. Questa caratteristica di progettazione di MTP è unica e brevettata. Le caratteristiche principali sono le seguenti:
1. Il telaio esterno del connettore in fibra ottica MTP può essere facilmente rimosso.
Il design della ghiera MT garantisce l'assenza di perdite di prestazioni durante la rilavorazione e la riaffilatura durante la produzione. Il negativo e il positivo possono essere modificati in modo flessibile anche sul posto dopo l'assemblaggio e la ghiera può essere testata mediante interferenza dopo l'assemblaggio.
2. La ghiera mobile del connettore in fibra ottica MTP può migliorare le prestazioni di trasmissione durante l'aggancio meccanico. Consente ai due connettori di mantenere un buon contatto fisico tra i puntali di accoppiamento sotto l'influenza di forze esterne.
3. Il perno guida ovale (PIN) del connettore in fibra ottica MTP è realizzato in acciaio inossidabile. Il perno guida ovale può migliorare la precisione dell'aggancio e ridurre l'usura del foro guida, in modo che il connettore in fibra ottica MTP possa mantenere una trasmissione ad alte prestazioni per un tempo più lungo.

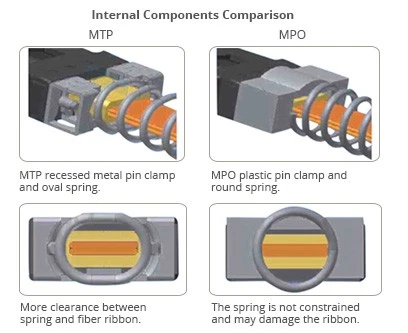

4. Nel connettore in fibra ottica MTP è presente un fermaglio metallico per fissare l'anello di spinta. Caratteristiche specifiche:
Prevenire la perdita del perno guida;
La pressione generata dalla molla concentrata;
Evitare che la molla tocchi e sfreghi la fibra ottica durante il processo meccanico di espansione e contrazione, causando danni alla fibra ottica;
5. Il design a molla del connettore in fibra ottica MTP massimizza lo spazio tra il nastro per applicazioni a nastro 12-core e multi-core per prevenire danni alla fibra.
6. I connettori in fibra ottica MTP hanno almeno quattro parti corrispondenti standard, che possono adattarsi a diversi tipi di cavi ottici e sono più pratiche, tra cui:
- Cavo in fibra ottica circolare con struttura a manicotto sciolto;
- Cavo a nastro con guaina ovale;
- Nastro in fibra nuda;
-Parti del connettore di avvio extra corte, molto adatte per l'applicazione in piccoli spazi, riducendo il volume del 45%.
È possibile pulire la ghiera MT nel solito modo?
Il modo migliore per rimuovere polvere e olio dalle ghiere MT che influiscono sulle prestazioni ottiche è utilizzare un panno asciutto avanzato per pulire il gruppo, come NTT-AT OPTIPOP. Il metodo di pulizia è semplice poiché è coinvolto un solo canale. Quando si utilizzano i componenti di pulizia sopra indicati, la contaminazione verrà completamente rimossa. Al contrario, l'uso di un panno di bassa qualità o di bastoncini di cotone può rimuovere la contaminazione sulla superficie della fibra ottica, ma la contaminazione continuerà ad esistere sul bordo della ghiera ed è facile causare la rottura della faccia terminale della ghiera. essere indossato, causando gravi danni. perdita di dati.
I componenti di pulizia della serie OPTIPOP sono appositamente progettati per connettori in fibra ottica maschio e femmina e possono essere applicati anche a puntali in ceramica single-core. La cassetta OPTIPOP e i detergenti per cassette utilizzano panni di cotone ricaricabili, i detergenti possono essere utilizzati a lungo e il costo di pulizia è inferiore rispetto ai metodi di pulizia tradizionali.
