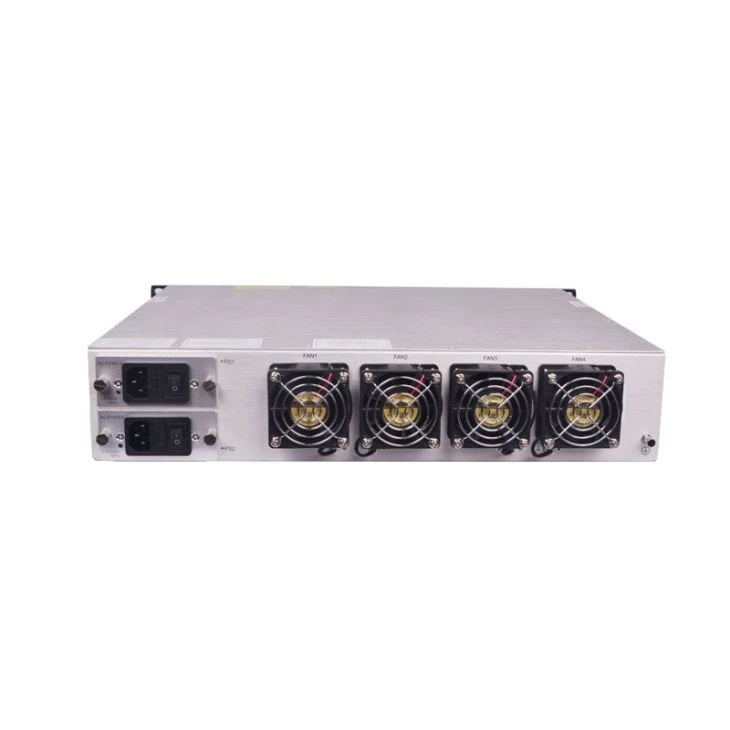

Amplificatore EDFA CATV 1550nm ad alta potenza
Amplificatore EDFA CATV 1550nm ad alta potenza
L'amplificatore EDFA CATV 1550nm ad alta potenza SOFTEL a 8 porte è un amplificatore in fibra co-drogata Er-Yb a basso rumore e ad alte prestazioni. Ogni uscita è WDM integrata (multiplexer a divisione di lunghezza d'onda 1310/1490 / 1550nm) e multiplexa comodamente il flusso di dati di OLT e ONU sull'uscita dell'amplificatore in fibra attraverso l'interfaccia ottica 1310nm e 1490nm. È l'apparecchiatura ideale per la rete FTTX.
Caratteristiche
1. Lunghezza d'onda operativa 1540 ~ 1563nm per amplificatore ottico
2. Alta potenza di uscita 500 ~ 10000mW (27 ~ 40dBm)
3. Numero secondario a basso rumore (Typ ≤4.5dB, Max ≤5.0dB)
4. Alte prestazioni, alta affidabilità
5. Porta ottica uplink 8 ~ 64, utilizzata in OLT
6. Porta ottica di uscita 1550nm, flusso di dati multiplex 1310 / 1490nm
7. Può essere compatibile con qualsiasi tecnologia FTTx PON: EPON / GEPON, GPON, BPON, DPON
8. RS232 perfetto, SNMP
9. Spazio efficiente, installazione flessibile e facilità d'uso
10. Eccellente rapporto P / P
Tecnica Parametro diAmplificatore EDFA Catv 1550nm ad alta potenza
Indice | Supplemento | |||||
Min. | Tip. | Max. | ||||
Caratteristica ottica | Gamma di lunghezze d'onda operative | (Nm) | 1540 | 1563 | CATV | |
Potenza di ingresso | (DBm) | -10 | 7.5 | |||
Potenza totale in uscita1) | (DBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
Numero della porta di uscita | (pc) | 4 | 16 | 1U, SC / APC, LC / APC | ||
8 | 32 | 1U, LC / APC | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC / APC | ||||
Differenza di ciascuna potenza di uscita | (DB) | -0.5 | 0.5 | |||
Gamma regolabile della potenza di uscita | (DBm) | -6 | 0 | |||
Figura di rumore (Pin=0dBm) | (DB) | 4.5 | 5 | SOA5437 | ||
Perdita di dipendenza dalla polarizzazione | (DB) | 0.3 | ||||
Guadagno di dipendenza dalla polarizzazione | (DB) | 0.4 | ||||
Dispersione in modalità polarizzazione | (Ps / nm) | 0.3 | ||||
Isolamento input / output | (DB) | 30 | ||||
Perdita di potenza della pompa | (DBm) | -30 | ||||
Perdita di eco | (DB) | 55 | APC | |||
Caratteristica generale | Interfaccia seriale | RS232 | ||||
Interfaccia di gestione della rete SNMP | RJ45 | |||||
Alimentazione elettrica | (V) | 90 | 265 | 220VAC | ||
30 | 72 | 48VDC | ||||
Consumo di energia | (W) | 150 | ||||
Temp. Lavoro | ( °C ) | -5 | 65 | |||
Temp. Di conservazione | ( °C ) | -40 | 80 | |||
Umidità relativa | (%) | 5 | 95 | |||
Dimensioni (L) × (P) × (A) | 19 × 14,3 × 1,75 (GG quot;) 483 × 363 × 44 (mm) | 1RU (19") | ||||
19 × 14,7 × 3,5 (GG quot;) 483 × 373 × 89 (mm) | 2RU (19") | |||||
Appunti
1. Il componente principale del laser dell'amplificatore è sensibile all'elettricità statica, quindi tenere l'amplificatore lontano dall'elettricità statica. Inoltre, ti preghiamo di tenerlo lontano da cose caustiche. Tenere l'amplificatore a una temperatura compresa tra -25 ℃ e 65 ℃.
2. Assicurarsi che l'alimentazione sia collegata a terra.
3. Non tentare ora di guardare nei connettori ottici quando viene applicata l'alimentazione, potrebbero verificarsi danni agli occhi.
4. Non ostruire il foro di dispersione del riscaldamento e mantenere la macchina aerata.
5. Si prega di non aprire la macchina o rimuovere qualsiasi parte della macchina.
6. Non inserire il cavo patch quando l'alimentazione è accesa
7. Non testare l'EDFA più di una volta.
