Mini EDFA da 1550 nm
Mini 1550 nm EDFA
4 porte Erbio-Dopato Fibra Amplificatore
Prodotto Descrizione
SPA-04X23-MINI CATV mini dispositivo amplificatore in fibra drogata con erbio progettato secondo lo standard del livello di comunicazione. Viene utilizzato principalmente per segnali di immagini televisive, TV digitale, segnale vocale telefonico e segnale di trasmissione in fibra ottica di dati (o dati compressi) su lunga distanza. la progettazione tecnologica presta attenzione al costo del prodotto, ha scelto di costruire un dispositivo di trasmissione economico per rete di trasmissione in fibra ottica catv da 1550 nm di grandi e medie dimensioni.

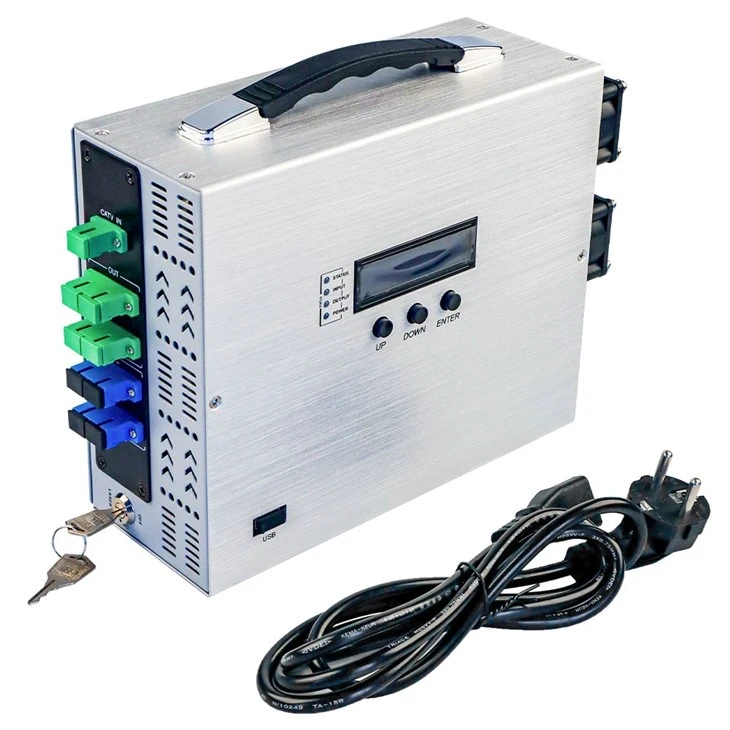

EDFA a 4 porte con maniglia, di dimensioni compatte, può ridurre il costo dei progetti di comunicazione ottica garantendo al tempo stesso una trasmissione stabile del segnale, progettato per una facile movimentazione e spostamento durante l'installazione e la manutenzione, migliorando la comodità operativa.
Prodotto Caratteristiche
* Uscita regolabile tramite i pulsanti sul pannello frontale o , l'intervallo è 0-5 dBm.
* Funzione di mantenimento di una-attenuazione verso il basso di 6 dBm tramite i pulsanti nel pannello frontale, per facilitare il funzionamento hot-plug della fibra ottica senza spegnere il dispositivo.
* Uscita multi-porta, può essere integrata in 1310/1490/1550WDM.
* La porta USB facilita l'aggiornamento del dispositivo.
* Il laser si accende/spegne tramite i tasti di blocco nel pannello frontale.
* Adotta il laser JDSU o Oclaro Pump.
* Il LED visualizza le condizioni di funzionamento della macchina.
* Alimentatore hot plug-a doppia alimentazione a scelta, 110 V, 220 V CA.

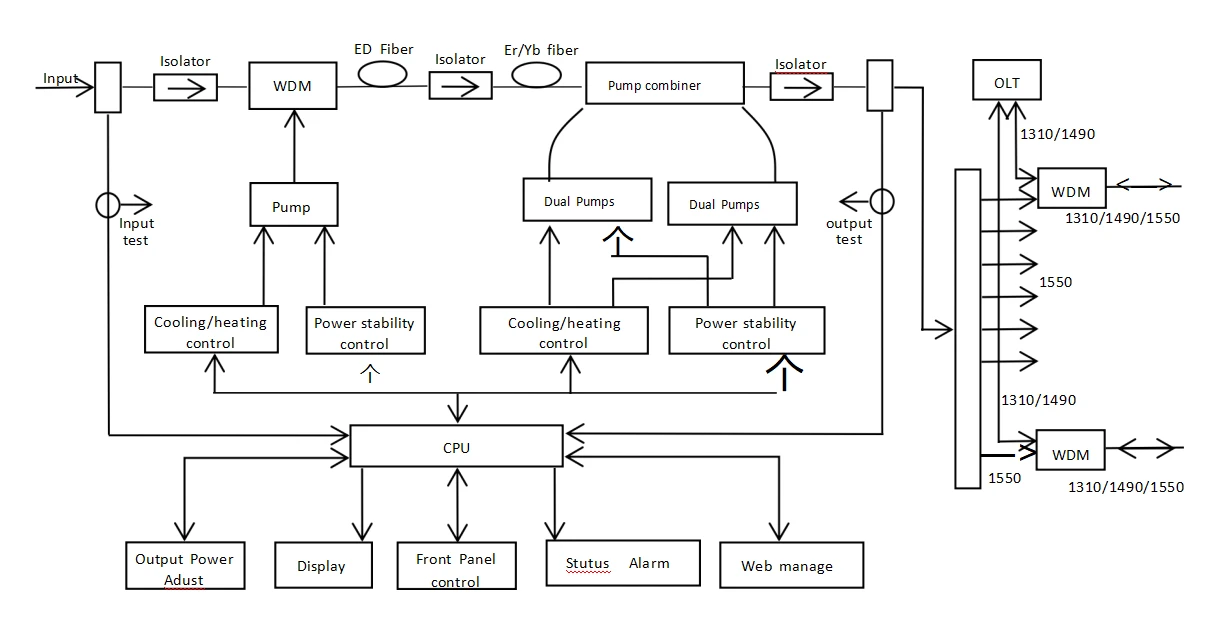

Diagramma
>Supporta 4/8 porte
>Ingresso SC/APC da 1550 nm
>OLT SC/UPC input (SC/APC can be customized) >Combina SC/APC

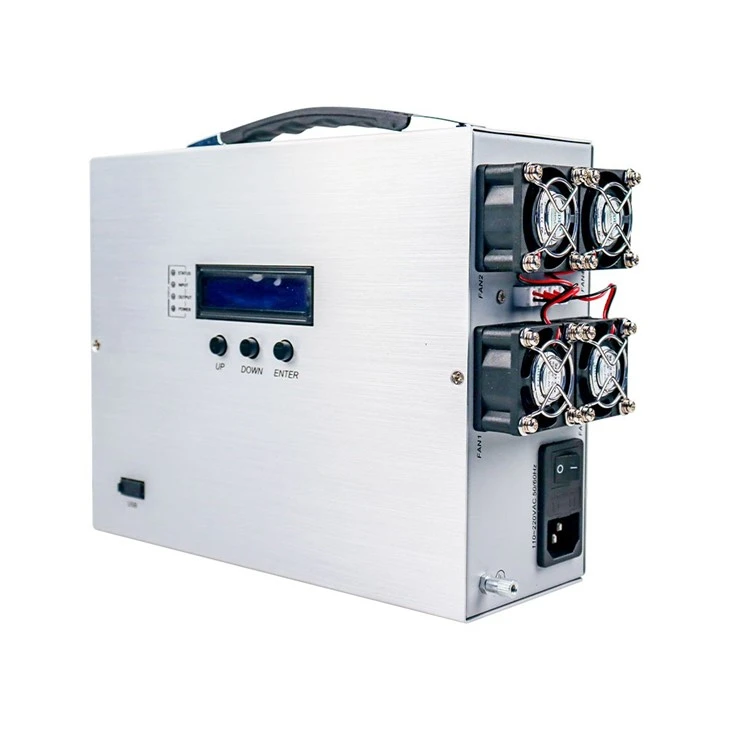

>Con 4 ventole per la dissipazione del calore degli alimenti
>Alimentazione singola (la doppia alimentazione può essere personalizzata)
Specifiche
|
Elementi |
Parametro |
|||||||||
|
Uscita (dBm) |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Potenza (mW) |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6400 |
8000 |
10000 |
|
Ingresso (dBm) |
-3 ~ +10 |
|||||||||
|
Regolazione della portata o dell'uscita (dBm) |
5 |
|||||||||
|
Lunghezza d'onda (nm) |
1540 ~ 1565 |
|||||||||
|
Stabilità dell'uscita (dB) |
<±0.3 |
|||||||||
|
Perdita di ritorno ottico (dB) |
Maggiore o uguale a 45 |
|||||||||
|
Connettore in fibra |
FC/APC, SC/APC, SC/UPC, LC/APC, LC/UPC |
|||||||||
|
Figura di rumore (dB) |
<6.0 (input 0dBm) |
|||||||||
|
Tipo di connettore |
RJ45, USB |
|||||||||
|
Energia consumo (W) |
Inferiore o uguale a 80 |
|||||||||
|
Voltaggio (V) |
110 V CA, 220 V CA |
|||||||||
|
Temp. di lavoro (gradi) |
0 ~ 55 |
|||||||||
|
Dimensioni (mm) |
260(L)x186(W)x89(H) |
|||||||||
|
NO (Kg) |
3.8 |
|||||||||
Amplificatore EYDFA multiporta
Modello: SPA-04X23
Lunghezza d'onda ottica: 1540 ~ 1565 nm
Potenza ottica in ingresso: -3~+10dBm
Potenza ottica in uscita: 4x23dBm
Connettore ottico OUT:SC/APC
Connettore ottico OLT IN:SC/PC
Stabilità della potenza in uscita: inferiore o uguale a +0.2dBm
Tensione di alimentazione: 110 V ~ 220 V
