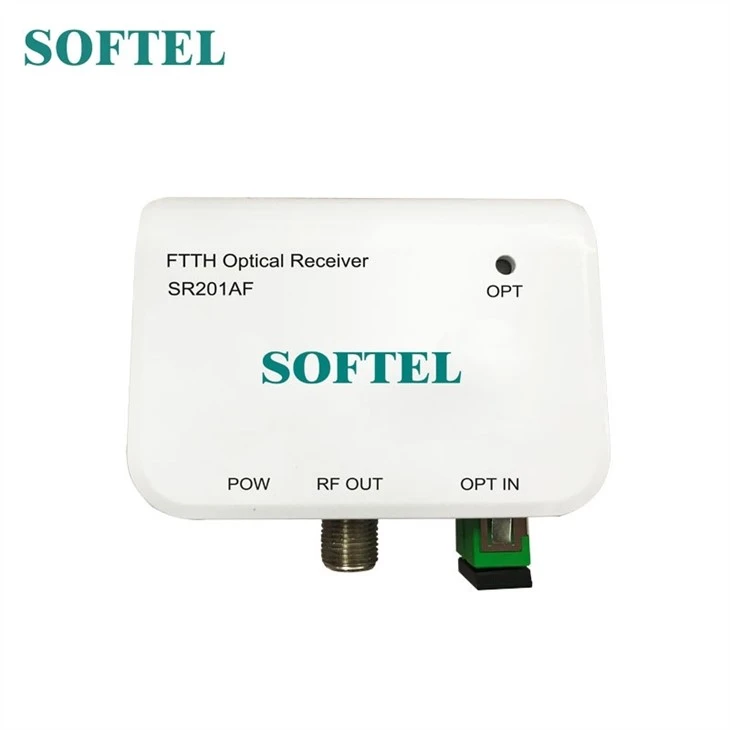

Ricevitore CATV con AGC

Il ricevitore ottico SR201F ha prestazioni elevate, potenza ottica del ricevitore inferiore e costi inferiori per gli operatori CATV che forniscono un'eccellente soluzione di rete FTTH di alta qualità.

Invia la tua richiesta

Scarica

introduzione al prodotto

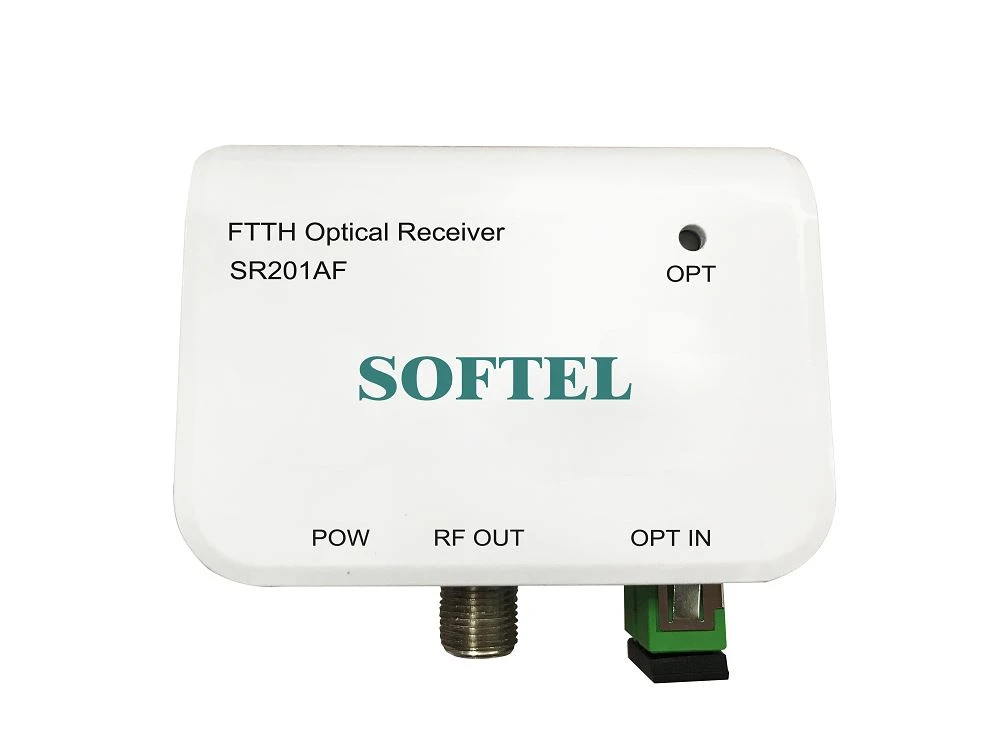

Ricevitore CATV con AGC

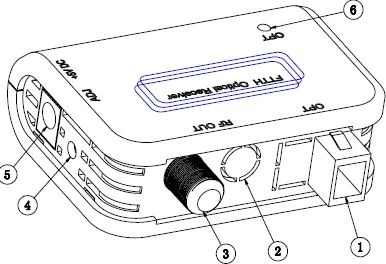

Interfaccia

diagramma schematico

CATV receiver with AGC

Specifica

No	Descrizione	Value	Unità	Condizioni / Note
1	Lunghezza d'onda	1100～1600	nm	SR201
		1550	nm	SR201F, SR201AF
2	Gamma di potenza ottica in ingresso	-20～-1	dBm	Consiglia da -15 a 0
3	Perdita di ritorno ingresso ottico	≥45	dB
4	Larghezza di banda	47～1003	MHz
5	Planarità	±0.75	dB	47 ～ 1000 MHz, a 25 ℃
6	Slope	0~1.0	dB	47 ～ 1000 MHz, a 25 ℃
7	Stabilità della temperatura	±1.0	dB	Nella gamma della temperatura operativa (-25 ~ +65 ℃)
8	Livello di uscita	78±2	dBuV	-10dBm di potenza ottica in ingresso, per modulazione del canale 4,0%, nel test del punto 860 MHz, a 25 ℃
9	Impedenza	75	Ohm
10	Perdita di ritorno （47 ～ 1000 MHz）	≥14	dB	A 25 ℃
11	MER	≥34	dB	-12 ~ -0dBm di potenza ottica in ingresso
12	Energia	GG lt; 0.8	W
13	temperatura di esercizio	-25～65	℃
14	Temperatura di conservazione	-40～70	℃
15	Umidità di stoccaggio	≤95	％	Senza condensa
16	Tipo di connettore ottico	SC / APC		FC / ST Opzionale
17	Interfaccia di alimentazione	DC5V / 0,5A		Adattatore esterno
18	Connettore di uscita RF	Connettore F.		2 out opzionale
20	Dimensione	74×64×27	mm
21	Peso	0.15	kg
