XGS-PON FTTH CATV Nodo ottico passivo

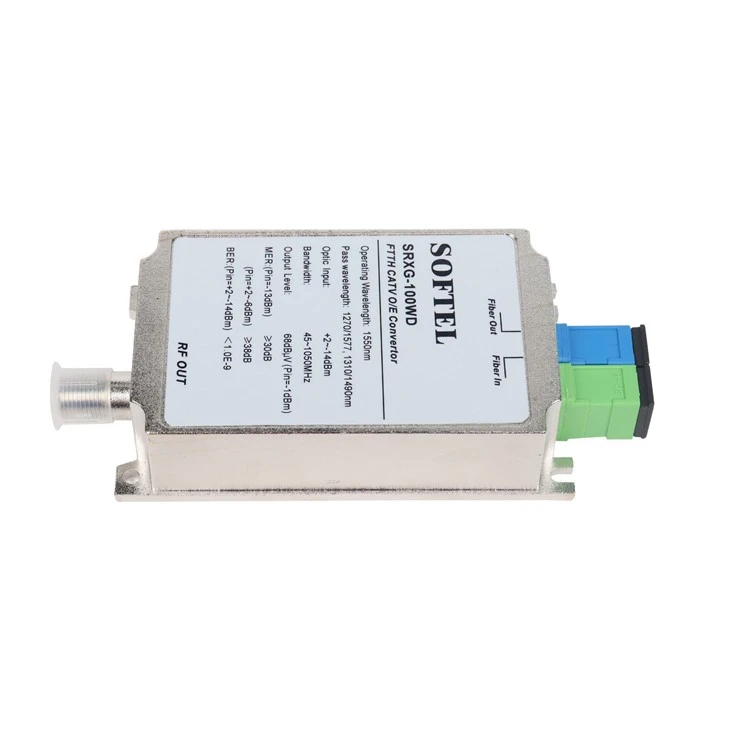

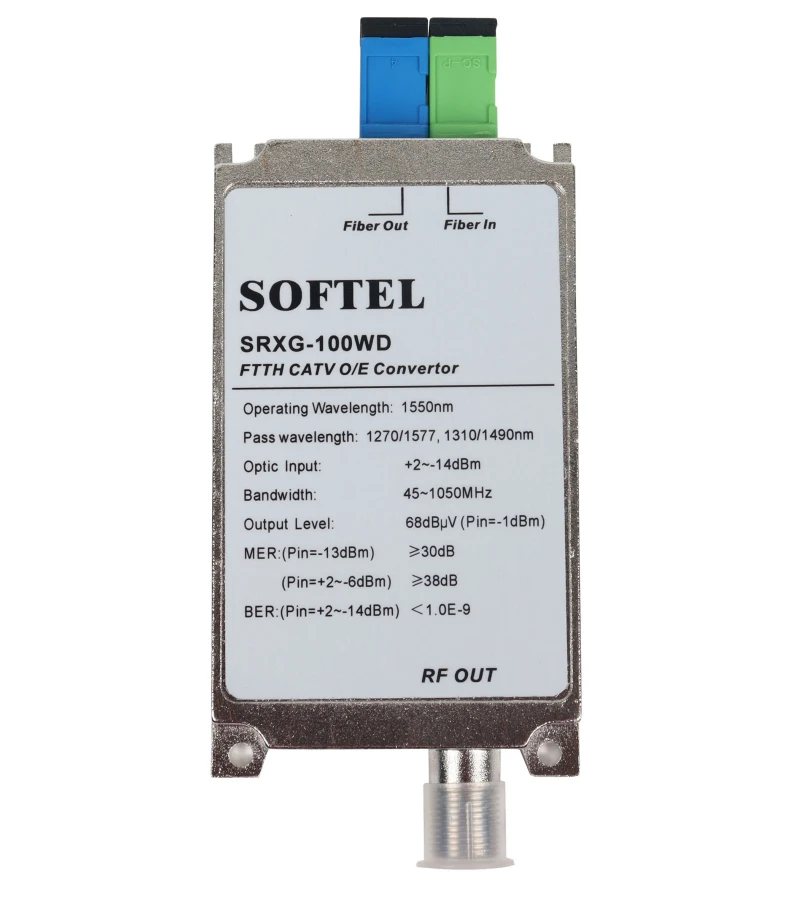

SRXG-100WD FTTH CATV Nodo passivo
1.0 Breve introduzione diSRXG-100WD FTTH CATV Nodo passivo
Il convertitore SRXG-100WD CATV è per la televisione digitale, fibra per la casa. Questa macchina adotta il tubo di ricezione ottico ad alta sensibilità, senza alimentazione, nessun consumo energetico. Quando il livello di uscita della potenza ottica in ingresso Pin=-1dBm, Vo=68dBuV, integrazione dell'applicazione economica e flessibile, applicazione della fibra alla rete domestica. È CWDM integrato, adatto per il sistema a tripla lunghezza d'onda a fibra singola, lunghezza d'onda operativa CATV 1550 nm, lunghezza d'onda di passaggio 1270/1577 nm e 1310/1490 nm, può collegare comodamente l'ONU di EPON, GPON, XG -PON.
2.0 Caratteristica del prodotto diSRXG-100WD FTTH CATV Nodo passivo
1. Nessuna alimentazione richiesta
2. Larghezza di banda di lavoro 45 ~ 1050 MHz

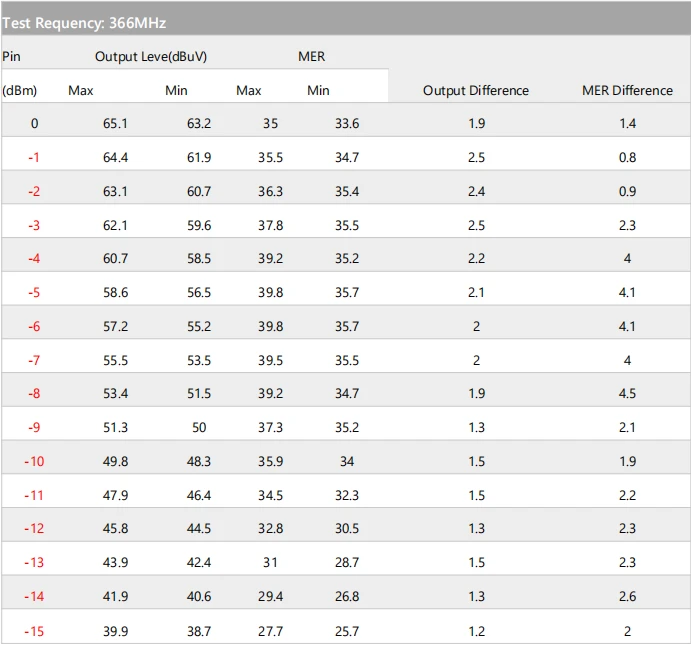

3.0 Dati di prova diSRXG-100WD FTTH CATV Nodo passivo
4.0 Indice tecnico diSRXG-100WD FTTH CATV Nodo passivo
Elementi | Caratteristica ottica | Unità | Indice | Supplemento |
| Caratteristica ottica | CATV Lunghezza d'onda di lavoro | (nm) | 1540~1560 | |
Passa la lunghezza d'onda | (nm) | 1270/1577 | ||
Isolamento del canale | (dB) | Maggiore o uguale a 40 | 1550 nm e 1490 nm | |
Ricevere potere | (dBm) | più 1~-15 | ||
Perdita di ritorno ottico | (dB) | Maggiore o uguale a 55 | ||
| Connettore in fibra ottica | SC/APC | ingresso | ||
Funzione RF | Larghezza di banda di lavoro | (MHz) | 45~1050 MHz | |
Livello di uscita | (dBμV) | 61.9 - 64.4 | TV digitale (pin=-1dBm) | |
Perdita di ritorno | (dB) | Maggiore o uguale a 14 | 47~862MHz | |
Impedenza di uscita | (Ω) | 75 | ||
| Numero della porta di uscita | 1 | |||
| Collegamento RF | F-Femmina | |||
Funzione TV digitale | OMI | ( per cento ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Fissa=-1dBM | |
| 28.7 - 31 | Pin{0}}dBm | |||
| BER | <> | Pin: più 1~{1}}dBm | ||
Caratteristica generale | Temp. lavoro | ( livello ) | -20~ più 55 | |
Temp. di conservazione | ( livello ) | -40~85 | ||
Temp. relativa di lavoro | ( per cento ) | 5~95 |
5.0 Serie di prodotti diSRXG-100WD FTTH CATV Nodo passivo
| Modello | Lunghezza d'onda di ingresso | CATV operativo | Passaggio dati | Fibra di uscita | Fibra di ingresso |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550 nm | 1540 ~ 1560 nm | 1270/1577 nm 1310/1490 nm | SC/UPC O SC/APC | SC/APC |
6.0 Nota di SRXG-100WD FTTH CATV Nodo passivo
1. Quando si utilizza il connettore RF, e l'interfaccia di ingresso RF deve essere serrata su STB. In caso contrario, la messa a terra è difettosa e causerà il degrado MER dei segnali della TV digitale dei segmenti ad alta frequenza.
2. Tenere pulito il connettore ottico, il collegamento errato causerà un livello di uscita RF troppo basso.
