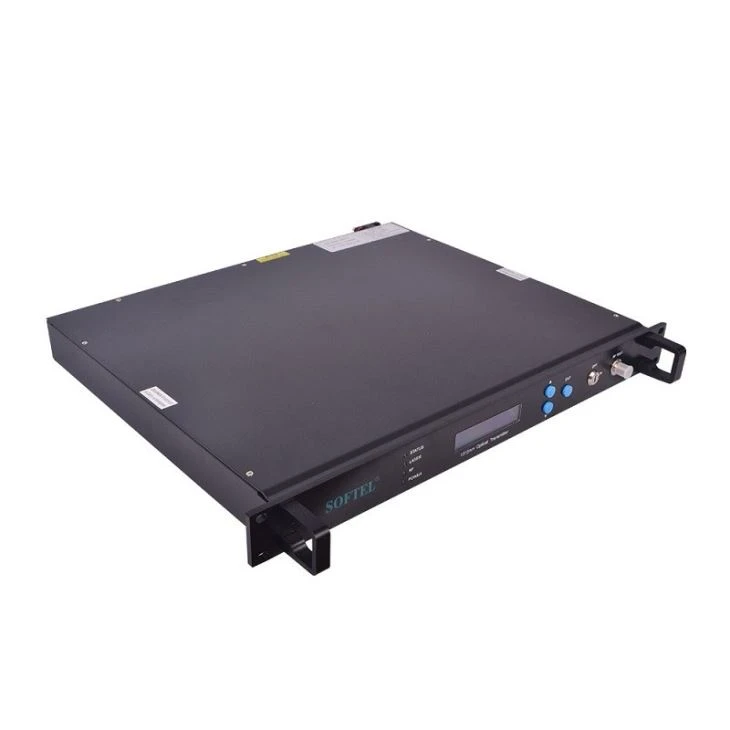

Trasmettitori in fibra ottica CATV 1310nm

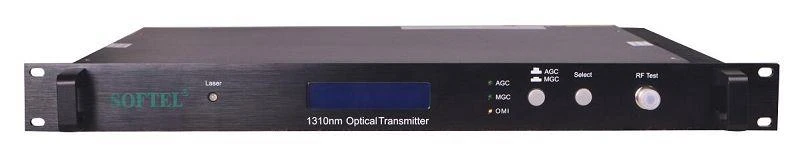

ST1300 adotta il laser ORTOL DFB ad alta linearità, il circuito di regolazione pre-distorsione perfetto incorporato e il laser APC, circuito di controllo a circuito chiuso ATC. Tutti i parametri operativi sono controllati da un microprocessore, lo schermo LCD sul pannello frontale può visualizzare lo stato operativo relativo e le informazioni sull'errore.
Caratteristiche
Questo trasmettitore CATV 1310nm in fibra ottica adotta il laser DFB importato chiamato Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI e così via.
L'amplificatore di pilotaggio RF interno e il circuito di controllo di questa macchina possono garantire il miglior rapporto qualità / prezzo. Il circuito perfetto e stabile dell'uscita di potenza ottica e il circuito di controllo del dispositivo di refrigerazione termoelettrica del modulo laser assicurano all'utente la migliore qualità e un funzionamento stabile per lungo tempo.
Il software interno del microprocessore ha molte funzioni come il monitoraggio laser, la visualizzazione dei numeri, l'allarme guasti e la gestione online. Una volta che il parametro di lavoro del laser è fuori dalla portata fissa, ci sarà una luce rossa che brilla per l'allarme.

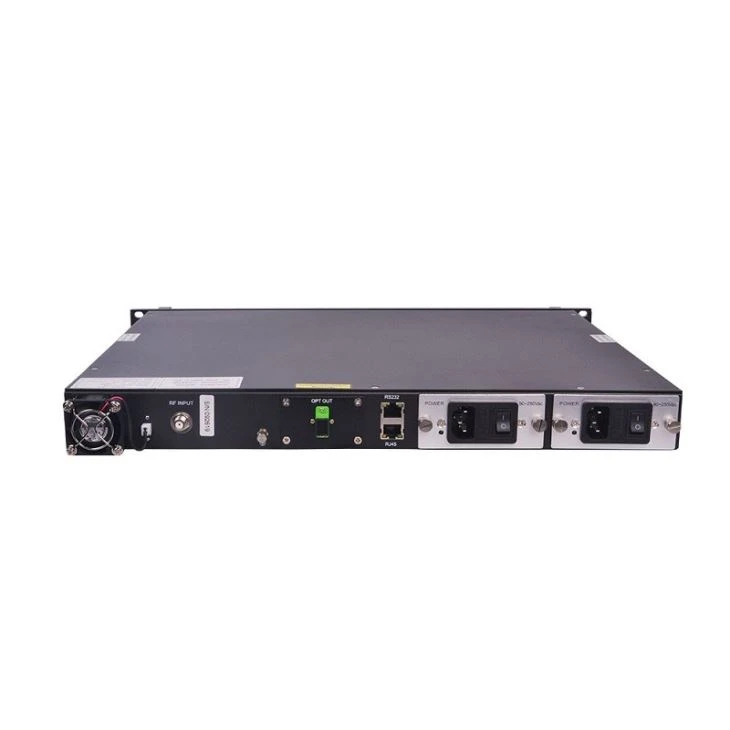

Il connettore standard RS-232 rende possibile la gestione in linea e il monitoraggio in un altro posto.
La macchina adotta uno scaffale standard da 19 "e può funzionare con una tensione da 110 V a 254 V.
Parametri tecnici
Modello (ST1310) | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Potenza ottica （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Potenza ottica （dBm） | 3.0 | 6.0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
Lunghezza d'onda ottica （nm） | 1290 ~ 1310 | |||||||||
Connettore in fibra | FC / APC 、 SC / APC 、 SC / UPC (selezionato dal cliente) | |||||||||
Larghezza di banda di lavoro (MHz) | 47 ~ 862 | |||||||||
canali | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
Livello di ingresso RF (dBμV) | Non con pre-distorsione | 78 ± 5 | ||||||||
Con pre-distorsione | 83 ± 5 | |||||||||
Unflatness della banda | ≤0.75 | |||||||||
Consumo di energia (W) | ≤30 | |||||||||
Tensione di alimentazione (V) | 220V (110 ~ 254) | |||||||||
Tem di lavoro (℃) | 0 ~ 45 | |||||||||
Dimensioni (mm) | 483 × 370 × 44 | |||||||||
Termine di garanzia
I trasmettitori CATV 1310nm in fibra ottica sono coperti dalla garanzia limitata di UN ANNO, che inizia dalla data iniziale dell'acquisto. Offriamo supporto tecnico per tutta la vita ai suoi clienti. Se la garanzia è scaduta, il servizio di riparazione addebita solo le parti (se necessario). Nel caso in cui un'unità debba essere restituita per assistenza, prima di restituire l'unità, si prega di notare che:
1.Il marchio di garanzia incollato sull'alloggiamento dell'unità deve essere in buone condizioni.
2.È necessario offrire un materiale chiaro e leggibile che descriva il numero di modello, il numero di serie e i problemi.
3.Si prega di imballare l'unità nel suo contenitore originale. Se il contenitore originale non è più disponibile, imballare l'unità in almeno 3 pollici di materiale ammortizzante.
4. Le unità restituite devono essere prepagate e assicurate. COD e raccolta merci non possono essere accettabili.
NOTA: non ci assumiamo la responsabilità per danni causati da un imballaggio improprio delle unità restituite.
La seguente situazione non è coperta da garanzia:
1.L'unità non funziona a causa di guasti dell'operatore.
2. Il marchio di garanzia è stato modificato, danneggiato e / o rimosso.
3. Danni causati da forza maggiore.
4.L'unità è stata modificata e / o riparata non autorizzata.
5. Altri problemi causati da guasti degli operatori.
Conversione di potenza ottica
mW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13,0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
