Ricevitore ottico CATV

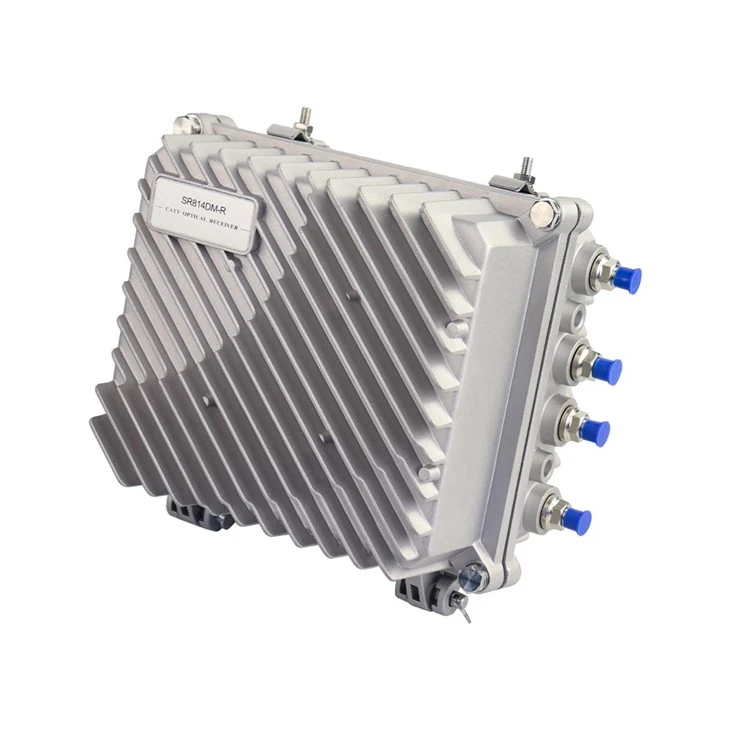

Ricevitore ottico SR814dm Outdoor CatV
Panoramica del prodotto
Sr814dmIl ricevitore ottico CATV per esterni è il nostro nuovo ricevitore ottico di Ottico CATV Network a 4 vie di alta classe. Il pre-amplificatore adotta All-Gaas MMIC, post-amplificatore adotta il modulo GAAS. Coordinata di progettazione del circuito ottimizzato con la nostra esperienza di progettazione di 10 anni, il dispositivo raggiunge l'indice ad alte prestazioni. L'adeguamento dell'attenuazione e dell'equalizzazione della RF adotta entrambi un inserimento di attenuatore fisso che rende il debug ingegneristico. Sono i principali prodotti per creare una rete CATV.
Caratteristiche delle prestazioni
Tubo di conversione fotoelettrico per pin ad alta risposta.
Le istruzioni di potenza ottica a LED a 10 bar, visualizzano più accuratamente la potenza ottica.
Progettazione del circuito ottimizzato, il pre-stadio adotta l'elaborazione SMT, mentre il modulo post-stadio adotta amplificare il circuito tipico che rende il segnale RF lineare più prefetto.
L'adeguamento dell'attenuazione e dell'equalizzazione della RF adotta entrambi inserter ad attenuatore fisso, l'insertore di inserto di posizione EQ può cambiare l'equilibrio, quindi il debug ingegneristico è molto comodo.
Output a doppia potenza, alto guadagno e bassa distorsione.
Controllo AGC ottico, quando la potenza ottica input è -7 ~ +2 dBM, il livello di output, CTB, CSO sostanzialmente invariato.
Parametri tecnici
|
Articolo |
Unità |
Parametri tecnici |
|
|
Inoltrare parte |
|||
|
Parametri ottici |
|||
|
Ricevere potere ottico |
DBM |
-7 ~ +2 |
|
|
Perdita di rendimento ottico |
db |
>45 |
|
|
Lunghezza d'onda di ricezione ottica |
nm |
1100 ~ 1600 |
|
|
Tipo di connettore ottico |
FC/APC, SC/APC o specificato dall'utente |
||
|
Tipo di fibra |
Modalità singola |
||
|
CollegamentoPrestazione |
|||
|
C/N |
db |
Maggiore o uguale a 51 (input -2dbm) |
|
|
C/ctb |
db |
Maggiore o uguale a 65 |
Livello di uscita 108 dbμv 6db equilibrato |
|
C/CSO |
db |
Maggiore o uguale a 60 |
|
|
Parametri RF |
|||
|
Gamma di frequenza |
MHz |
45 ~ 862/1003 (o specificato dall'utente) |
|
|
Piateness in banda |
db |
±0.75 |
|
|
FISSO SLOPE |
db |
2±0.5 |
|
|
Livello di output valutato |
dbμv |
Maggiore o uguale a 108 |
|
|
Livello di output massimo |
dbμv |
Maggiore o uguale a 112 |
|
|
Perdita di ritorno in uscita |
db |
Maggiore o uguale a 14 |
|
|
Impedenza di output |
Ω |
75 |
|
|
Risolto ATT e EQ (uso comune) |
db |
2.3.4.5.6.7.9.13 (o specificato dall'utente) |
|
|
Parte inversa |
|||
|
Parametri ottici |
|||
|
Lunghezza d'onda di trasmissione ottica |
nm |
1310 ± 10, 1550 ± 10 o specificato dall'utente |
|
|
Potenza ottica di output |
MW |
0.5, 1, 2 |
|
|
Tipo di connettore ottico |
FC/APC, SC/APC o specificato dall'utente |
||
|
Parametri RF |
|||
|
Gamma di frequenza |
MHz |
5 ~ 65 (o specificato dall'utente) |
|
|
Piateness in banda |
db |
±1 |
|
|
Livello di input |
dbμv |
72 ~ 85 |
|
|
Impedenza di output |
Ω |
75 |
|
|
Performance generale |
|||
|
Tensione di potenza |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V. |
|
|
Temperatura operativa |
grado |
-40~60 |
|
|
Temperatura di conservazione |
grado |
-40~65 |
|
|
Umidità relativa |
% |
Max 95% non condensante |
|
|
Consumo |
Va |
Meno o uguale a 30 |
|
|
Dimensione |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

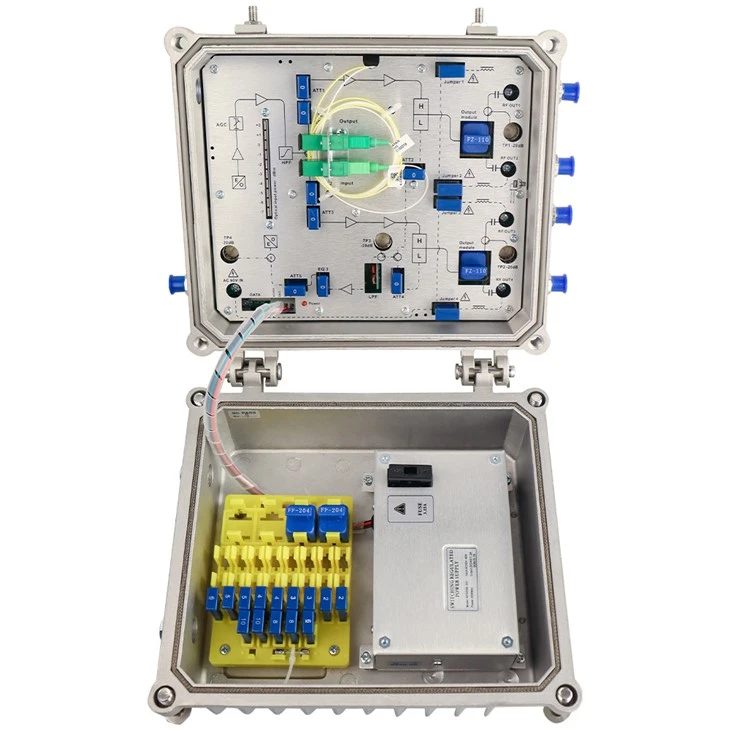

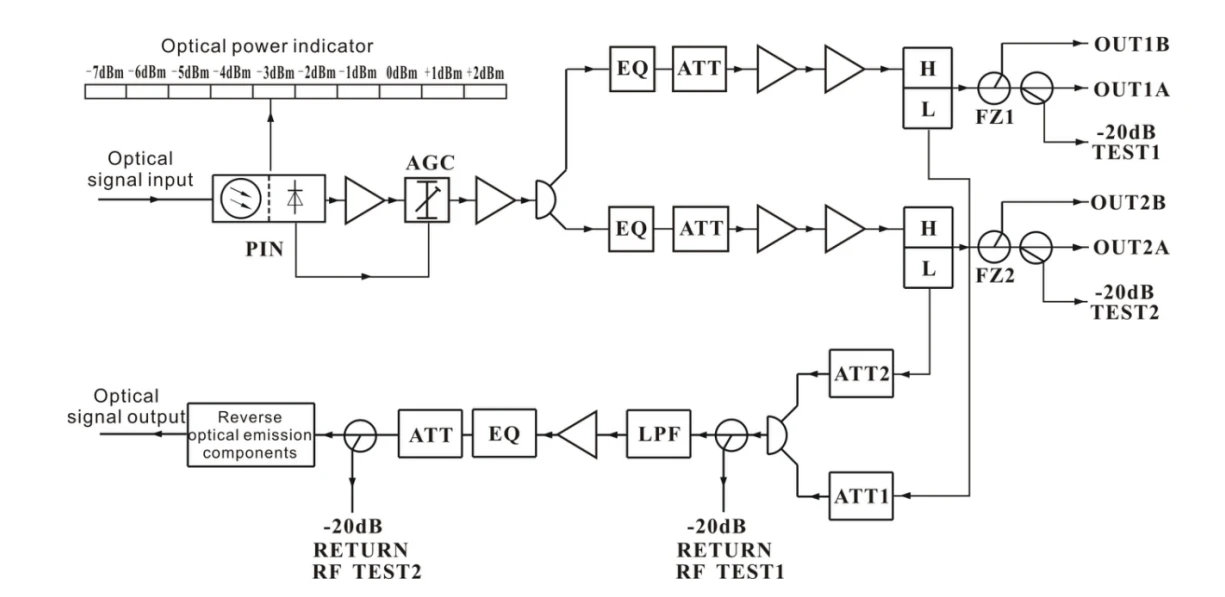

Diagramma della struttura del ricevitore ottico SR814dm Outdoor CatV
|
1. Ingresso in fibra ottica |
2. Adattatore in fibra in avanti |
3. Ingresso Potenza ottica Indicatore |
|
4. Channel 1 Forward RF EQ Inserter |
5. Channel 1 Forward RF ATT Inserter |
6. Canale 1 sovrano Inserter 1 |
|
7. Canale 1 sovrano Inserter 2 |
8. Canale 1 Output Tap (Splitter) |
9. Channel 1 RF Output a |
|
10. Channel 1 Test di uscita RF (-20db) |
11. Channel 1 RF Output B |
12. Channel 2 Forward RF EQ Inserter |
|
13. Channel 2 Forward RF Att Inserter |
14. Channel 2 Over-Current Inserter 1 |
15. Channel 2 RF Output a |
|
16. Channel 2 Over-Current Inserter 2 |
17. Channel 2 Test di uscita RF (-20db) |
18. Canale 2 Output Tocca (Splitter) |
|
19. Channel 2 RF Output B |
20. Channel 1 inverso RF ATT Inserter |
21. Channel 2 inverso RF ATT Inserter |
|
22. Test RF inverso 1 (-20db) |
23. Inserter filtro passa-basso inverso |
24. Inserter RF EQ inverso |
|
25. Inserter RF ATT inverso |
26. Test RF inverso 2 (-20db) |
27. Adattatore in fibra inversa |
|
28. AC 60V Input di potenza |
29. SCOPIA DI ALIMENTAZIONE SCHEDA PRINCIPALE |
30. Indicatore di potenza |
