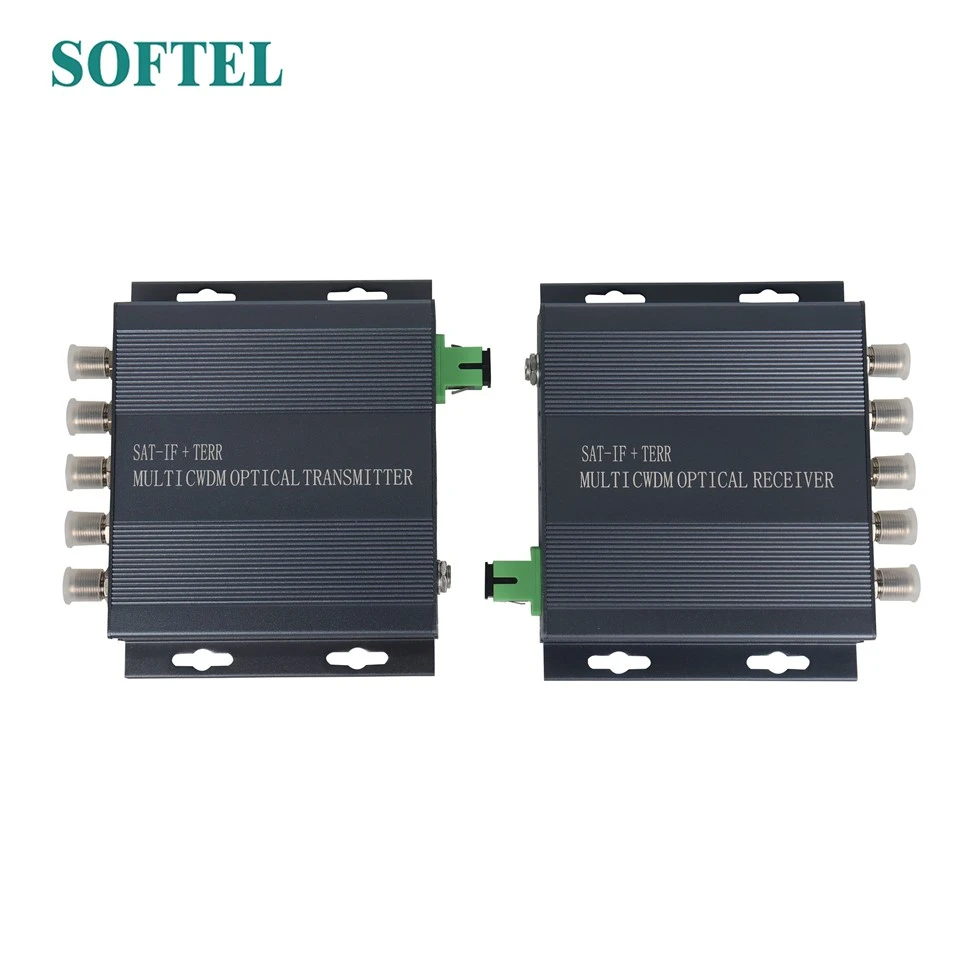

SAT-IF TERR TERSMETTER OTTICO E Ricevitore

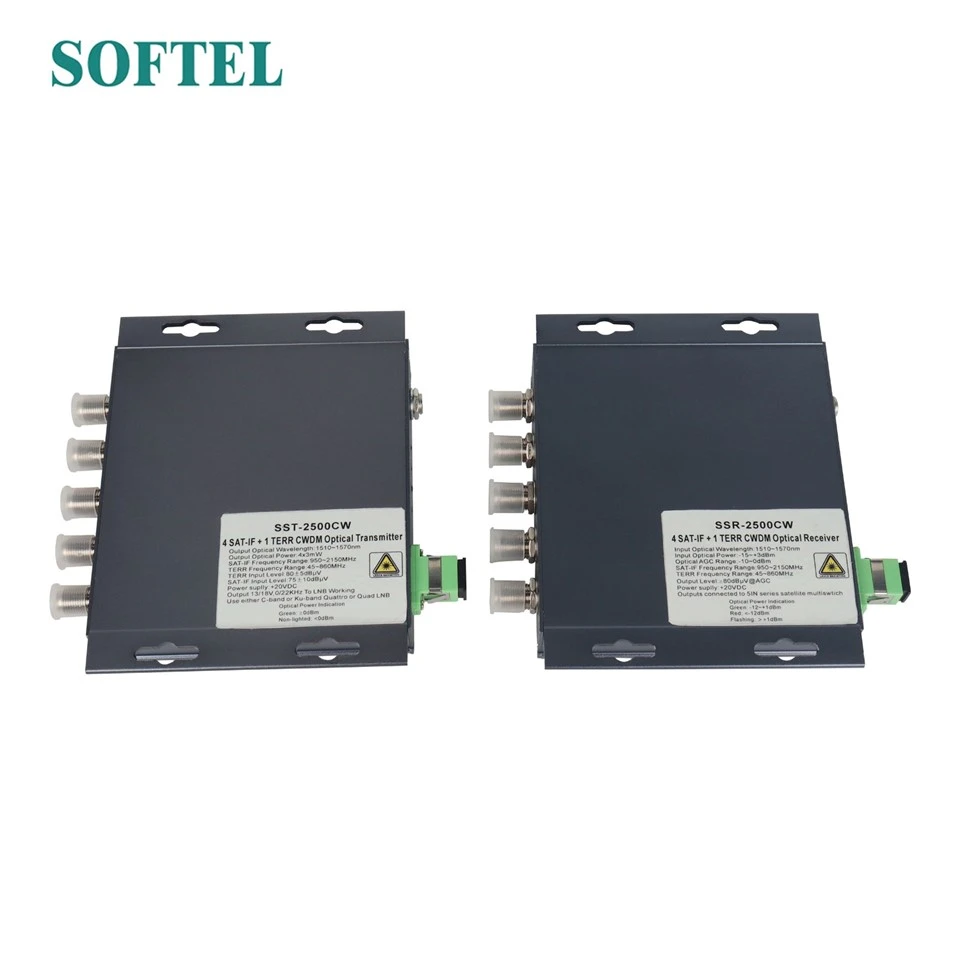

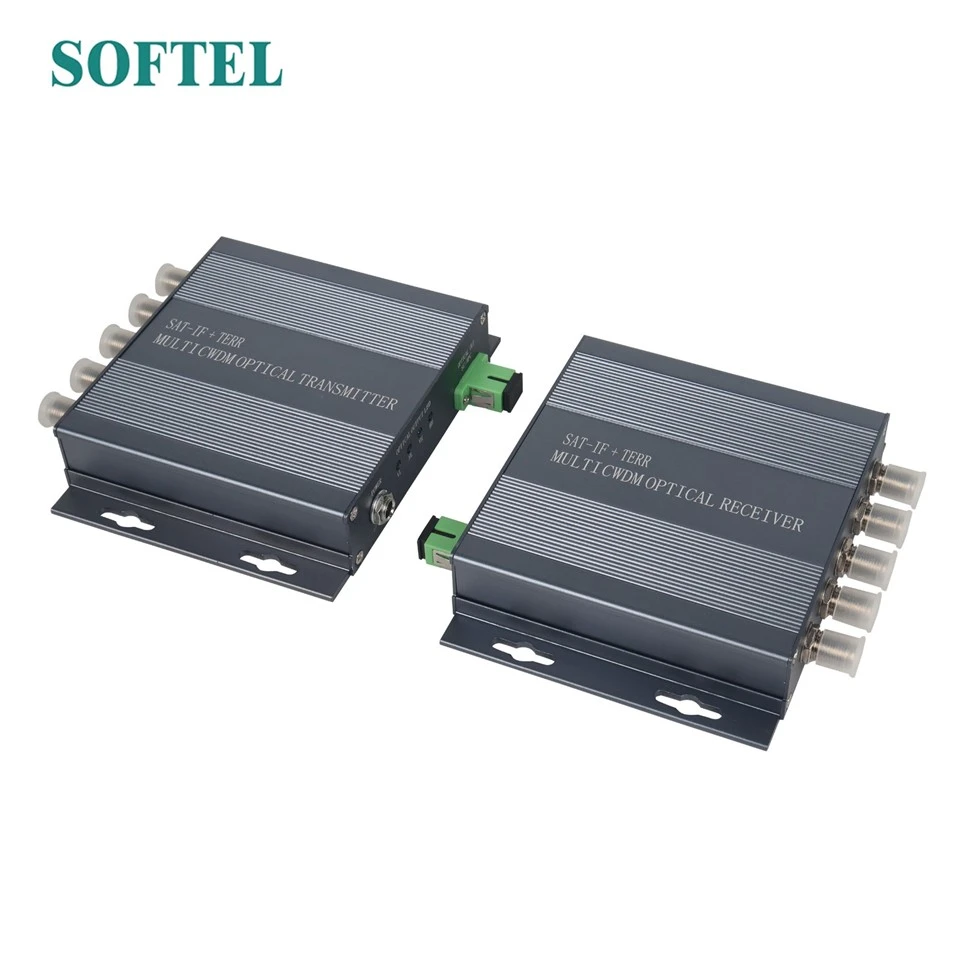

SST-2500CW SAT-If Ter Ter Multi CWDM Trasmettitore ottico e ricevitore
Caratteristiche:
Progettato per il sistema ottico satellitare
Ampia intervallo di frequenza operativa: 45-2150MHz
Eccellente linearità e planarità
Utilizzo della perdita di ritorno in fibra singola 1-core
Utilizzo di dispositivi attivi dell'amplificatore GAAS
Tecnologia ultra a basso rumore
CWDM incorporato, utilizzando DFB Laser pacchetto coassiale
Output 13/18V, 0/22kHz per LNB Working
Un interruttore in modalità LNB offre la possibilità di utilizzare Quattro o Quad LNB
Una distribuzione fino a 32 nodi ottici

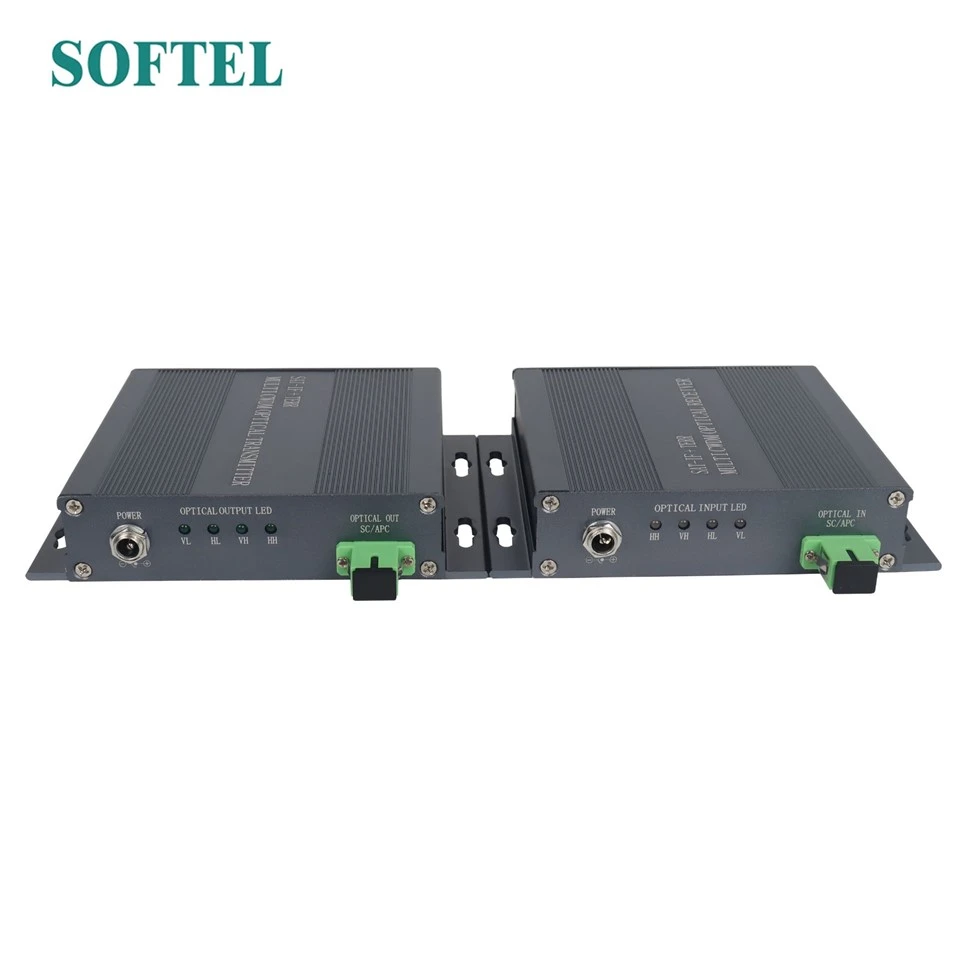

Avere una luce indicatore di potenza ottica per ciascun laser
Usando l'alloggiamento in lega di alluminio, buone prestazioni di dissipazione del calore
Caratteristiche:
Progettato per il sistema ottico satellitare
Ampia intervallo di frequenza operativa: 45-2150MHz
Eccellente linearità e planarità
Ampia gamma di potenza di input ottica
Utilizzo della perdita di ritorno in fibra singola 1-core
Utilizzo di dispositivi attivi dell'amplificatore GAAS
Tecnologia ultra a basso rumore
CWDM costruito con PD lineare elevato
Funzione AGC ottica costruita
Output collegati al multiswitch satellitare serie 5in
LED BICOLOR PER INDICAZIONE DEL POTENZA OPTICA (ROSSO: Potenza ottica<-12dBm,Green:-12dBm
Usando l'alloggiamento in lega di alluminio, buone prestazioni di dissipazione del calore
Sat-if + terr
Specifiche del trasmettitore ottico multi CWDM:
|
Numero |
Articolo |
Unità |
Descrizione |
Osservazione |
|

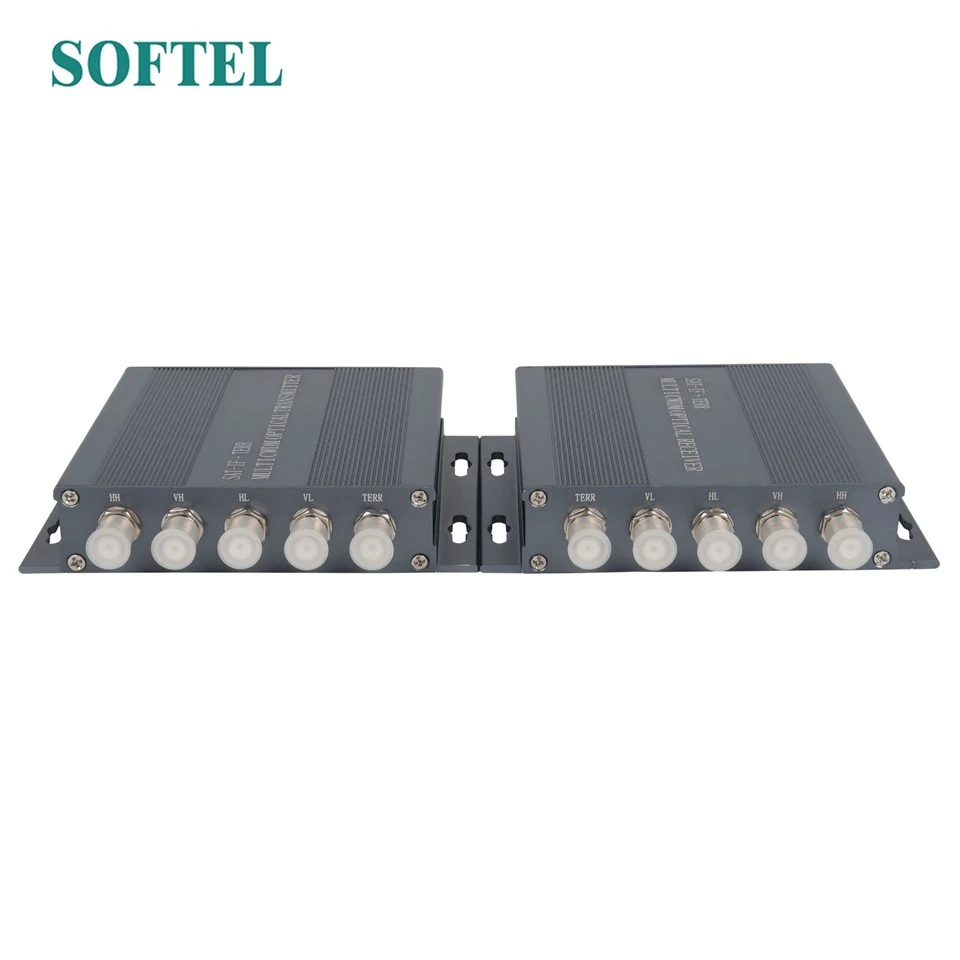

Interfaccia del cliente |
||||
|
1 |
Connettore RF |
F-Female |
4SAT-IF + 1 TERR |
|
|
2 |
Connettore ottico |
SC/APC |
||
|
3 |
Adattatore di potenza |
DC2.1 |
||
|
Parametro ottico |
||||
|
4 |
Perdita di rendimento ottico |
db |
Maggiore o uguale a 45 |
|
|
5 |
Output Lunghezza d'onda ottica |
nm |
1510~1570 |
|
|
6 |
Potenza ottica di output |
MW |
4x4 |
4x +6 dbm |
|
7 |
Tipo di fibra ottica |
Modalità singola |
||
|
Terr+sab-Se parametro |
||||
|
8 |
Gamma di frequenza |
MHz |
45-860 |
Terra |
|
950-2150 |
Sat-if |
|||
|
9 |
Planarità |
db |
±1 |
Sat-if: ± 1,5 |
|
10 |
Livello di input |
dbµV |
80±5 |
Terterr |
|
75±10 |
Sat-if |
|||
|
11 |
Impedenza di input |
Ω |
75 |
|
|
12 |
Perdita di ritorno |
db |
Maggiore o uguale a 12 |
|
|
13 |
C/N |
db |
Maggiore o uguale a 52 |
|
|
14 |
CSO |
db |
Maggiore o uguale a 65 |
|
|
15 |
CTB |
db |
Maggiore o uguale a 62 |
|
|
16 |
Alimentazione LNB |
V |
13/18 |
|
|
17 |
Corrente massima per LNB |
Ma |
350 |
|
|
18 |
Precisione di 22kHz |
KHz |
22±4 |
|
|
Altro parametro |
||||
|
19 |
Alimentazione elettrica |
VDC |
20 |
|
|
20 |
Consumo energetico |
W |
<6 |
|
|
21 |
Dimensioni |
mm |
135x132x28 |
|
SAT-IF + TERR Multi CWDM Specifiche del ricevitore ottico:
|
Numero |
Articolo |
Unità |
Descrizione |
Osservazione |
|
Interfaccia del cliente |
||||
|
1 |
Connettore RF |
F-Female |
4SAT-IF + 1 TERR |
|
|
2 |
Connettore ottico |
SC/APC |
||
|
3 |
Adattatore di potenza |
DC2.1 |
||
|
Parametro ottico |
||||
|
4 |
Reattività |
A/W |
Maggiore o uguale a 0,9 |
|
|
5 |
Ricevi potere ottico |
DBM |
-18-+3 |
|
|
-10-0 |
AGC |
|||
|
6 |
Perdita di rendimento ottico |
db |
Maggiore o uguale a 45 |
|
|
7 |
Ricevere la lunghezza d'onda |
nm |
1510-1570 |
|
|
8 |
Tipo di fibra ottica |
Modalità singola |
||
|
Terr+sab-Se parametro |
||||
|
9 |
Gamma di frequenza |
MHz |
45-860 |
Terra |
|
950-2150 |
Sat-if |
|||
|
10 |
Planarità |
db |
±1 |
Sat-if: ± 1,5 |
|
11 |
Livello di output |
dbµV |
Maggiore o uguale a 80@terr |
AGC |
|
Maggiore o uguale a 78@sat-if |
||||
|
12 |
Cnr |
db |
Maggiore o uguale a 50 |
-1dbm Potenza di input |
|
13 |
CSO |
db |
Maggiore o uguale a 65 |
|
|
14 |
CTB |
db |
Maggiore o uguale a 62 |
|
|
15 |
Perdita di ritorno |
db |
Maggiore o uguale a 12 |
|
|
16 |
Stabilità AGC |
db |
±1 |
|
|
17 |
Impedenza di output |
Ω |
75 |
|
|
Altro parametro |
||||
|
18 |
Alimentazione elettrica |
VDC |
20 |
|
|
19 |
Consumo energetico |
W |
<6 |
|
|
20 |
Dimensioni |
mm |
135x132x28 |
|
