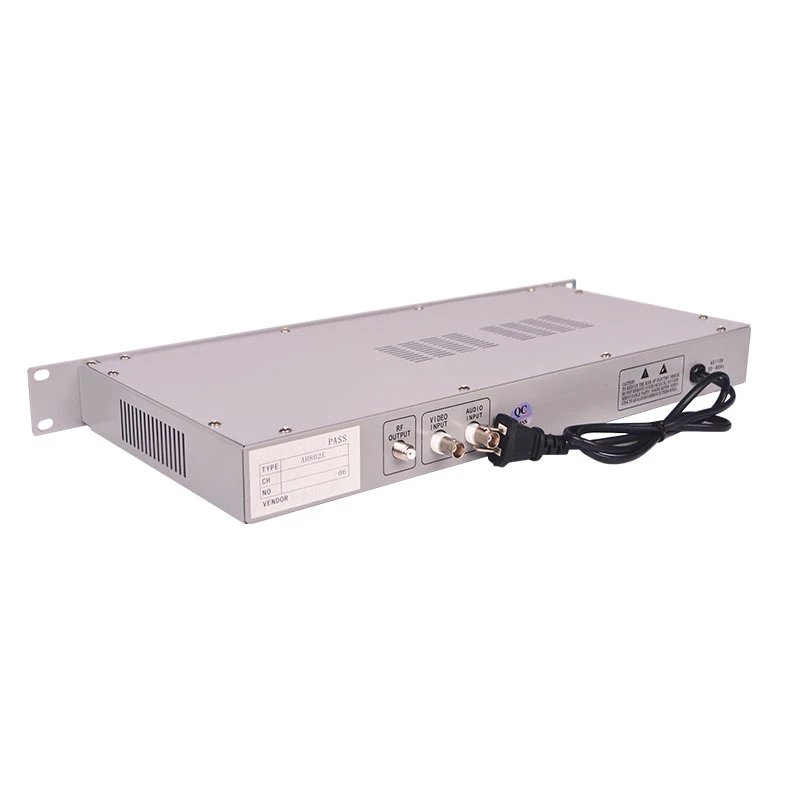

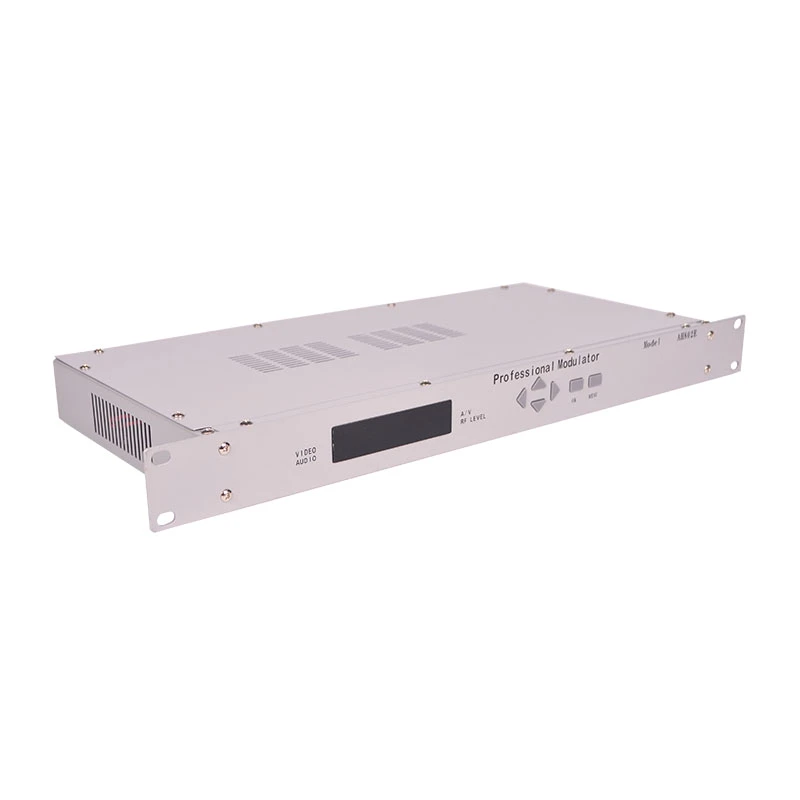

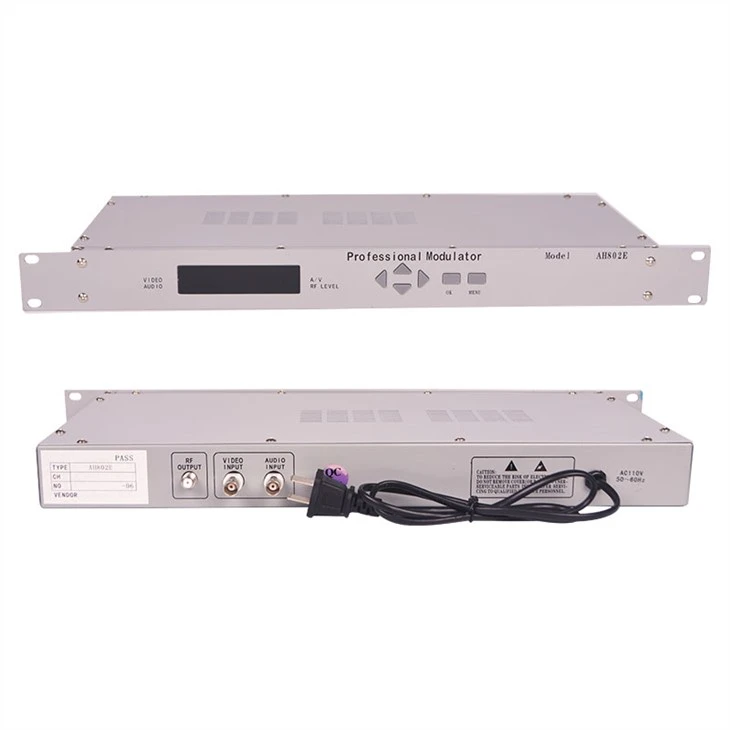

Modulatore Agile AH-802E
Modulatore agile AH-802E
Descrizione del prodotto
Il modulatore Agile AH-802E ha uno chassis 4RU montato su rack con combinatore attivo integrato che elimina cablaggi non necessari e potenziali problemi di connessione e garantisce un alto livello di uscita. Tutti i modulatori sono perfettamente impostati in fabbrica sul canale desiderato e l'offset corretto.
Immagini di dettaglio
Caratteristiche principali
Gamma di frequenza 45 ～ 870 MHz
Display LED a 5 cifre
Masterizzazione bus I2C
Componente GaAs utilizzato
Scheda di controllo del pannello frontale per regolare la frequenza, il livello di modulazione, il rapporto A / V, il volume, il livello del segnale RF attraverso il display LCD ruotando i tasti
C / N elevato, affidabile e facile da usare
Specifica
| RF | |
| Intervallo di frequenze | Da 49,75 MHz a 847,25 MHz |
| Stabilità in frequenza | 5 KHz |
| Livello di uscita | 110 dB μV max |
| Gamma di regolazione del livello | ≥20 dB (132 livelli regolabili) |
| Impedenza di uscita | 75Ω |
| Uscita spuria | -60 dB |
| Perdita di ritorno in uscita | 14 dB |
| Canale adiacente | 70 dB (minimo 65 dB) |
| C / N in banda | 68 dBmin 65 dB) |
| Fuori banda | 60 dBmin 62dB) |
| SE | |
| Frequenza di uscita IF / immagine | 38,00 MHz |
| Livello di uscita IF / immagine | 85 dB μV |
| Frequenza IF uditiva | 31,5 MHz |
| Rapporto portante A / V | Da -10 a -20 dB (10 livelli regolabili) |
| video | |
| Livello di ingresso video standard | 1.0V p-p |
| Impedenza di ingresso video | 75Ω |
| Video S / N | 50 dB |
| Risposta video | 1,5 dB |
| Guadagno differenziale | 2.5% |
| Fase differenziale | 2.5° |
| Ritardo della luminanza della crominanza | 40nS |
| Bloccaggio video | 25dB |
| Livello di modulazione video | 87.5% |
| Livello di modulazione | 87,5% (132 livelli regolabili) |
| Audio | |
| Gamma del livello di ingresso | Da +5 a +25dBmV |
| Impedenza di ingresso | GG gt; 10 KΩ |
| Risposta in frequenza | 1,5 dB |
| Audio S / N | 52 dB |
| Distorsione audio | 0.4% |
| Frequenza audio | 6,50 MHz ± 500 Hz |
| Massima deviazione della frequenza audio | 50 KHz |
| Pre-enfasi | 50μs |
| Deviazione della modulazione audio | 132 Livello regolabile |
| Generale | |
| Energia | 220 V CA / 50 Hz |
| Dimensione | 19" (W) × 12,6" (D) × 1,75" (H) |
| Temperatura di funzionamento | -10+40 |
| Peso | Circa 3,5 kg |
