Modulatore di headend CATV

Il modulatore di headend CATV è l'ultimo dispositivo all-in-one di modulazione Mux-scrambling generazionale sviluppato da Softel.

Invia la tua richiesta

introduzione al prodotto

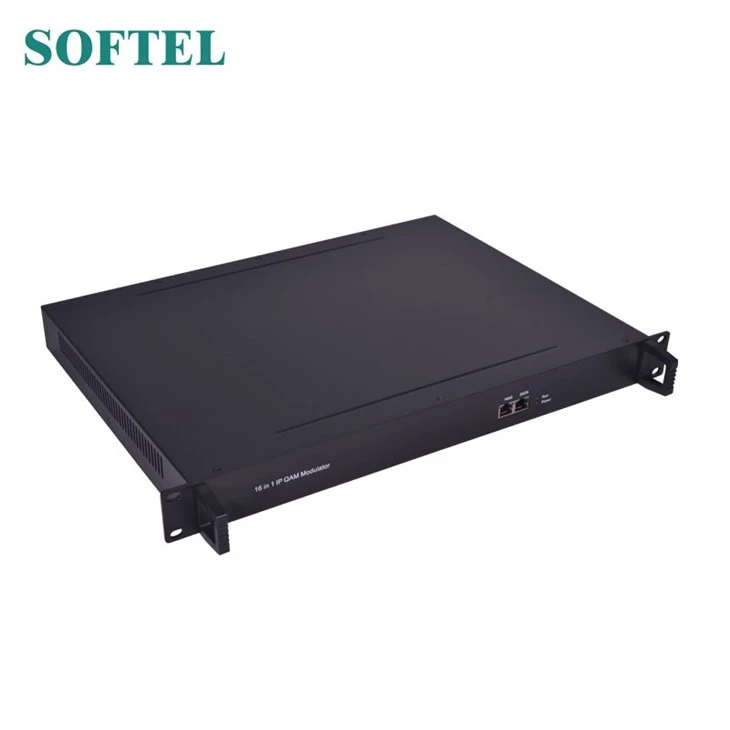

Modulatore di headend CATV

Il modulatore SFT 3316 IP Mux-Scrambling è l'ultimo dispositivo generazionale Mux-scrambling-modulante all-in-one sviluppato da Softel. Dispone di 1 6 canali multiplexing, 16 canali di scrambling e 16 canali modulanti QAM (DVB-C) e supporta un massimo di 1024 ingressi IP tramite la porta GE e 16 portanti non adiacenti (50 MHz ~ 960 MHz) in uscita tramite l'interfaccia di uscita RF. Il dispositivo è inoltre caratterizzato da alto livello integrato, alte prestazioni e basso costo. Questo è molto adattabile al sistema di trasmissione CATV di nuova generazione.

CARATTERISTICHE del modulatore della centrale TV

 2 ingressi GE, interfaccia SFP

 Supporta fino a 1024 canali TS su UDP / RTP, unicast e multicast, IGMP v2 \ v3

 Max 840 Mbps per ogni ingresso GE

 Supporta una regolazione PCR accurata

 Supporta il filtro CA PID, la rimappatura e la modifica PSI / SI

 Supporta fino a 180 rimappatura PIDS per canale

 Supporta il sistema di scrambling generale DVB (ETR289), gli standard simulcrypt ETSI 101197 e ETSI 103197

 Supporta 16 TS multiplex o codificati su output UDP / RTP / RTSP

 Uscita 16 portanti QAM non adiacenti, conforme a DVB-C (EN 300429) e ITU-T J.83 A / B

 Supporta la codifica RS (204,188)

 Supporta la gestione della rete basata sul Web

Specifiche del modulatore della centrale ATV

Ingresso	Ingresso	512 ingressi IP, 2 porte Ethernet 100 / 1000M (SFP opzionale)
	Protocollo di trasporto	TSover UDP / RTP, unicast e multicast, IGMP V2 / V3
	Velocità di trasmissione	Max 840 Mbps per ogni ingresso GE
Mux	Canale di ingresso	512
	Canale di uscita	16
	PID massimi	180per canale
	Funzioni	Rimappatura PID (automatica / manuale opzionale)
		Regolazione accurata della PCR
		Generazione automatica della tabella PSI / SI
Rimescolando Parametri	Max simulscrypt CA	4
	Scramble Standard	ETR289, ETSI 101197, ETSI 103197
	Connessione	Connessione locale / remota
Modulazione Parametri	Sezione Modulatore DVB-C	J.83A	Costellazione: 16/32/64/128/256 QAM
			Larghezza di banda: 8M
		J.83B	Costellazione: 64QAM / 256QAM
			Larghezza di banda: 6 M.
	Canale QAM	16 vettore non adiacente
	Standard di modulazione	EN300 429 / ITU-T J.83A / B (DVB-C)
	Symbol Rate	5.0 ~ 7.0 Msps, 1ksps stepping
	FEC	RS (204, 188)
Uscita RF	Interfaccia	Porta di uscita tipizzata 1F per 16 portanti, impedenza 75Ω
	Gamma RF	50 ~ 960 MHz, 1 kHz a passi
	Livello di uscita	-20dBm ~ +10dBm (87 ~ 117dbµV), incremento di 0,1dB
	MER	≥ 40 dB
Uscita TS	Uscita 16IP su UDP / RTP / RTSP, unicast / multicast, 2 porte Ethernet 100 / 1000M
Sistema	Supporto per software di gestione della rete (NMS)
Generale	Demissione	420 mm × 440 mm × 44,5 mm (LxLxA)
	Temperatura	0 ~ 45 ℃ (funzionamento), -20 ~ 80 ℃ (conservazione)
	Alimentazione elettrica	AC100V ± 10%, 50 / 60Hz o AC 220V ± 10%, 50 / 60Hz

Informazioni sull'azienda

Abbiamo più di 100 dipendenti, il 10% dei quali sono tecnici senior. Con oltre 1.000 metri quadrati di linee di assemblaggio di produzione standard, abbiamo rigorose procedure di controllo qualità. Ogni unità del nostro prodotto passerà attraverso procedure QC a 3 strati, controllo del materiale prima della produzione, test di stabilità e prestazioni dopo la produzione, rilevamento dell'imballaggio prima della consegna.

La maggior parte dei nostri prodotti viene esportata in Sud America, Russia e paesi del Nord Europa. Attualmente, Softel ha la sua filiale in Messico e lancerà un altro ufficio in Colombia, continuando a fornire a numerosi agenti, rivenditori integrati e produttori di attrezzature in tutto il mondo.

Attraverso una forte concorrenza commerciale internazionale in buona fede, tutti i membri del nostro personale si sentono un grande risultato& lavorare sotto pesanti responsabilità. Inoltre, siamo molto orgogliosi di fornire ai nostri preziosi clienti i nostri prodotti di alta qualità, alta affidabilità, alta efficienza e competitivi.
