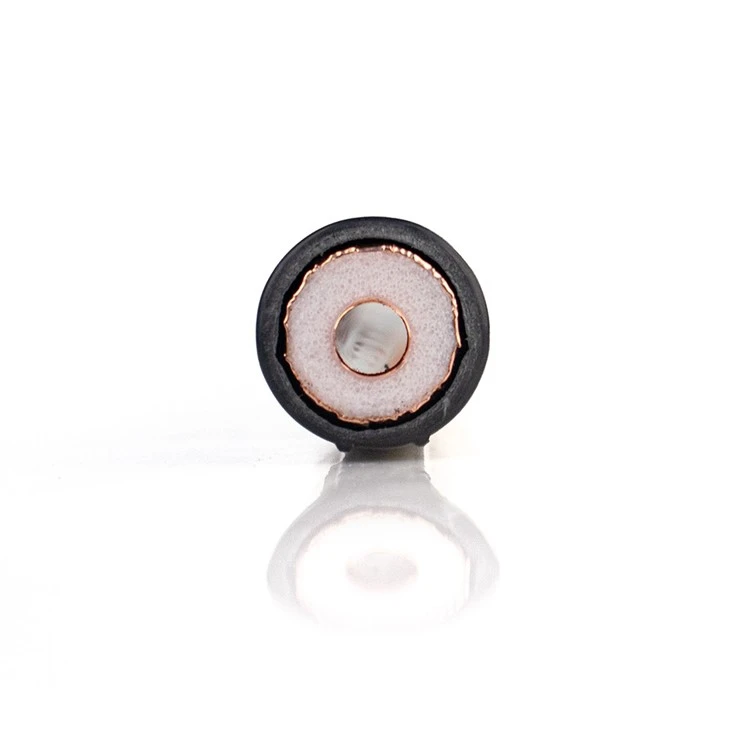

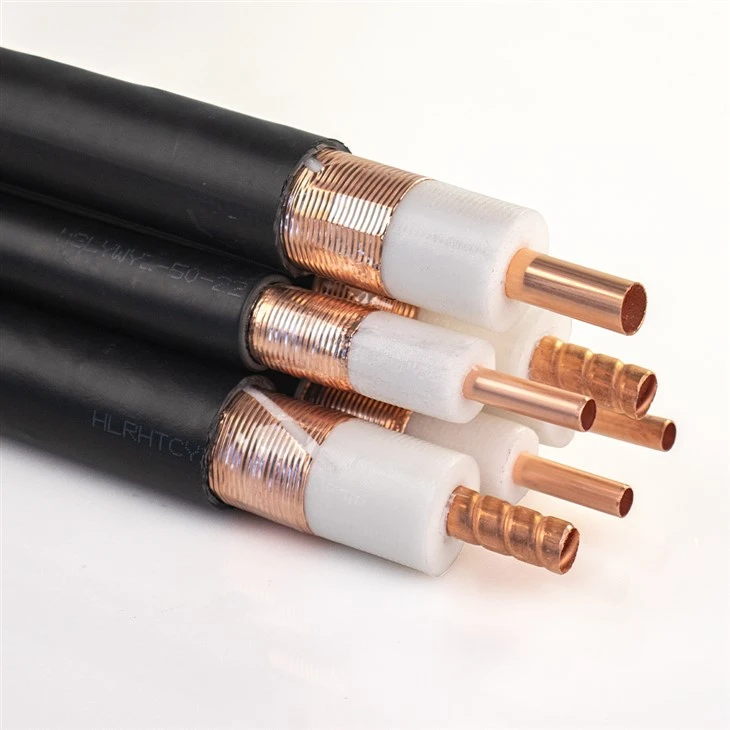

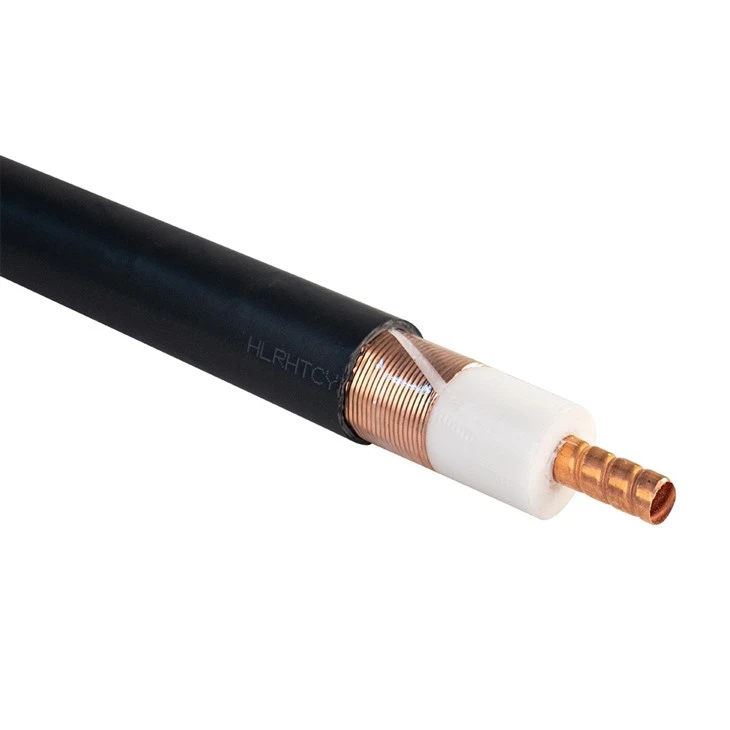

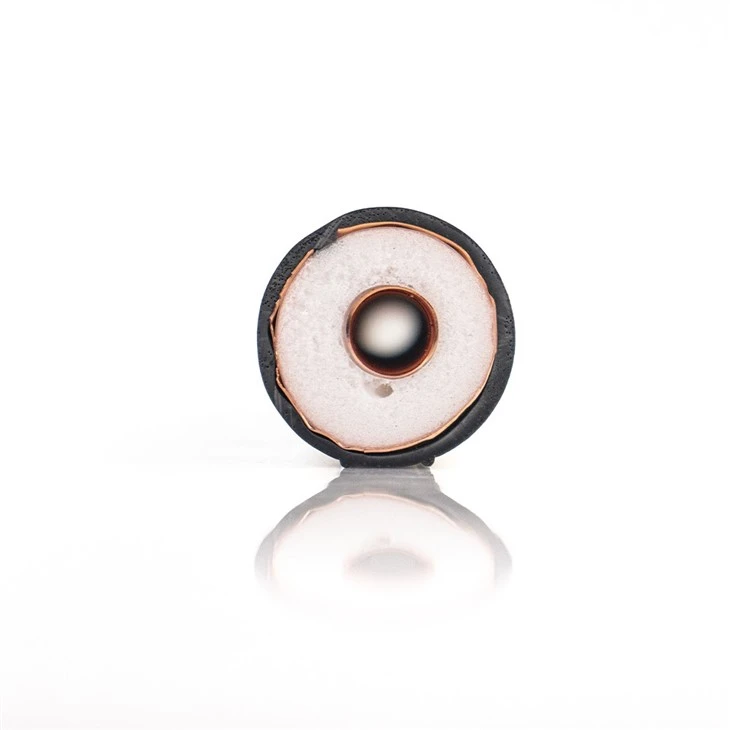

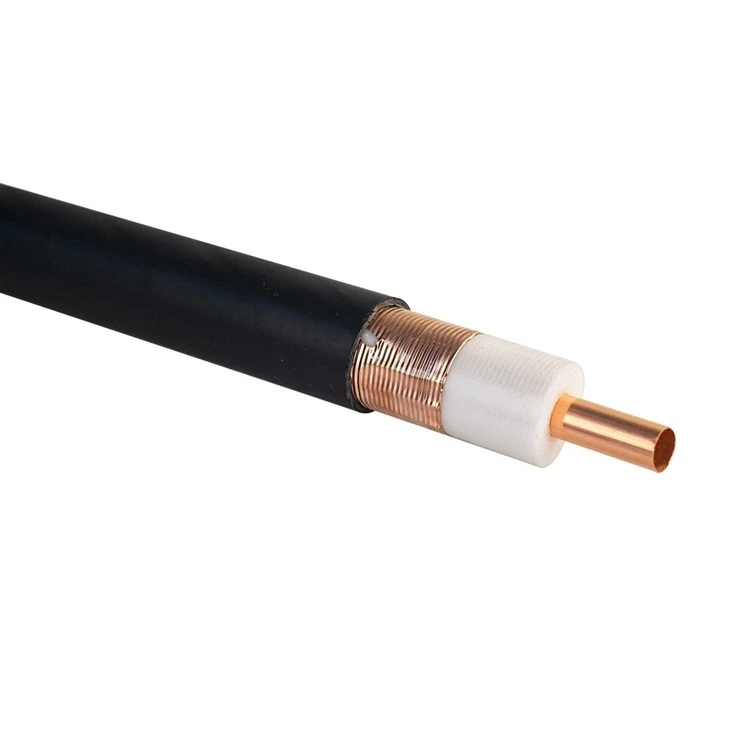

Cavo che perde da 50 ohm
Cavo che perde da 50 ohm
Il cavo coassiale che perde ha funzioni di trasmissione del segnale e antenna. Controllando l'apertura del conduttore esterno, l'ondata elettromagnetica controllata può essere uniformemente irradiata e ricevuta lungo la linea, coprendo l'area cieca del campo elettromagnetico e
raggiungere lo scopo della comunicazione mobile regolare.
Il cavo che perde 50ohm più venduto ha i seguenti modelli: 1\/2 "C, 7\/8" C, 1-1\/4 "C, 1-5\/8" C, 1\/2 "d, 7\/8" d, 1-1\/4 "d, 1-5\/8" d, 1\/2 "H, 7\/8" 1-1\/4 "h.
Applicazione di cavo che perde da 50 ohm:
1. Comunicazioni mobili in edifici, tunnel e metropolitane (GSM, PCN\/ PCS, DECT ...)
2. Comunicazioni negli edifici sotterranei, come parcheggi, scantinati e miniere
3. Trasmissione di FM Band (88-108 MHz) Informazioni nei tunnel autostradali
4. Fordazione dei segnali di allarme wireless in tunnel autostradale
5. Trasmissione dei segnali di telefonia mobile in tunnel autostradali
6. Trasmissione del segnale nelle metropolitane o nei tunnel della metropolitana
Parametri del prodotto
|
Costruzione Specificatione(mm) |
1/2"C |
7/8"C |
1-1/4"C |
1-5/8"C |
|
|
① Conduttore interiore |
1\/2 "C: alluminio vestito di rame 7\/8" C: tubo di rame liscio 1-1\/4 "C, 1-5\/8" C: tubo di rame ondulato elicoidale |
4.80±0.05 |
9.30±0.20 |
13.00±0.20 |
17.80±0.30 |
|
② dielettrico |
Schiuma pe |
12.30±0.20 |
22.80±0.30 |
32.50±0.30 |
42.80±0.30 |
|
③ Conduttore esterno |
Lamina di rame sovrapposto |
13.00±0.40 |
23.50±0.50 |
33.20±0.50 |
43.80±0.50 |
|
④ Giacca |
PE o LSZH |
15.50±0.40 |
27.00±0.50 |
37.20±0.50 |
47.60±0.50 |
|
Elettrico Caratteristicatics & Meccanico e ambientale Caratteristiche |
|||||
|
Impedenza caratteristica (ω) |
50±2 |
50±2 |
50±2 |
50±2 |
|
|
Velocità della propagazione (%) |
88 |
89 |
89 |
89 |
|
|
Capacità (PF\/M) |
76.0 |
75.0 |
75.0 |
75.0 |
|
|
Resistenza all'isolamento, min (Mω • km) |
10000 |
10000 |
10000 |
10000 |
|
|
Tensione di prova della scintilla della giacca [KV (AC)] |
8 |
8 |
10 |
10 |
|
|
Tensione di isolamento [KV (DC, 1min)] |
6 |
10 |
10 |
15 |
|
|
Frequenza operativa (MHz) |
5-2700 |
5-2700 |
5-2700 |
5-2700 |
|
|
Frequenza operativa ottimale (MHz) |
700-2700 |
700-2700 |
700-2700 |
700-2700 |
|
|
Frequenza operativa proibita (MHz) |
1085-1150 |
1085-1150 |
1085-1150 |
1085-1150 |
|
|
2170-2300 |
2170-2300 |
2170-2300 |
2170-2300 |
||
|
VSWR Max |
75-150 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
300-500 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
800-960 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
1700-2025 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2110-2170 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2300-2400 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2500-2700 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
Raggio di flessione singolo (mm) |
75 |
150 |
200 |
400 |
|
|
RADIUME DI PILEDE SUPPRE (MM) |
150 |
250 |
400 |
500 |
|
|
Coppia di piegatura (n • m) |
13.5 |
14.9 |
15.5 |
16.0 |
|
|
Resistenza alla trazione (N) |
1000 |
1490 |
1550 |
3300 |
|
|
Distanza fissa consigliata (M) |
0.8-1 |
0.8-1 |
0.8-1 |
0.8-1 |
|
|
Distanza dal muro min (mm) |
50 |
50 |
50 |
50 |
|
|
Temperatura di installazione (grado) |
PE |
-40~+60 |
-40~+60 |
-40~+60 |
-40~+60 |
|
Lszh |
-20~+60 |
-20~+60 |
-20~+60 |
-20~+60 |
|
|
Temperatura operativa (grado) |
PE |
-55~+85 |
-55~+85 |
-55~+85 |
-55~+85 |
|
Lszh |
-30~+80 |
-30~+80 |
-30~+80 |
-30~+80 |
|
|
Attenuazione(db/100m) & Accoppiamento Perdita(2m,50%/95%) @ 20 gradi |
||||
|
Frequenza, MHz |
db db |
db db |
db db |
db db |
|
75 |
/ / |
1.1 64/75 |
0.7 62/73 |
0.6 62/73 |
|
100 |
/ / |
1.2 60/70 |
0.8 58/68 |
0.7 58/68 |
|
150 |
/ / |
1.5 66/78 |
1.0 64/74 |
0.9 64/74 |
|
350 |
/ / |
2.4 76/88 |
1.6 76/88 |
1.3 76/90 |
|
450 |
/ / |
2.8 82/89 |
1.9 80/90 |
1.5 78/88 |
|
800 |
7.2 69/73 |
3.8 71/74 |
2.6 71/74 |
2.1 70/73 |
|
900 |
7.7 68/72 |
4.1 69/72 |
2.8 69/72 |
2.3 69/72 |
|
960 |
8.3 68/71 |
4.3 69/71 |
2.9 68/71 |
2.4 68/71 |
|
1800 |
11.5 65/68 |
6.5 64/68 |
4.5 64/68 |
3.6 64/68 |
|
1900 |
12.3 66/68 |
6.9 64/68 |
4.7 64/68 |
3.9 63/68 |
|
2000 |
12.8 67/70 |
7.2 63/67 |
5.0 63/67 |
4.1 63/67 |
|
2100 |
/ / |
7.5 63/68 |
5.2 63/68 |
4.3 63/68 |
|
2400 |
15.5 63/66 |
8.5 62/66 |
6.2 62/66 |
5.0 62/66 |
|
2600 |
16.1 64/67 |
8.9 61/65 |
7.0 61/65 |
5.6 61/65 |
|
2620 |
17.2 65/68 |
9.4 62/66 |
7.2 61/65 |
5.8 61/65 |
|
2700 |
18.0 65/69 |
10.5 62/66 |
7.6 62/66 |
6.3 60/66 |
Pacchetto diCavo di alimentazione che perde
Fabbrica diCavo che perde da 50 ohm
Abbiamo una fabbrica via cavo professionale 150000㎡ e supportiamo la personalizzazione di eventuali specifiche, ti preghiamo di contattarmi o lasciare un messaggio.
