Nodo a fibra ottica attiva XGS-PON FTTH
Nodo a fibra ottica attiva XGS-PON FTTH

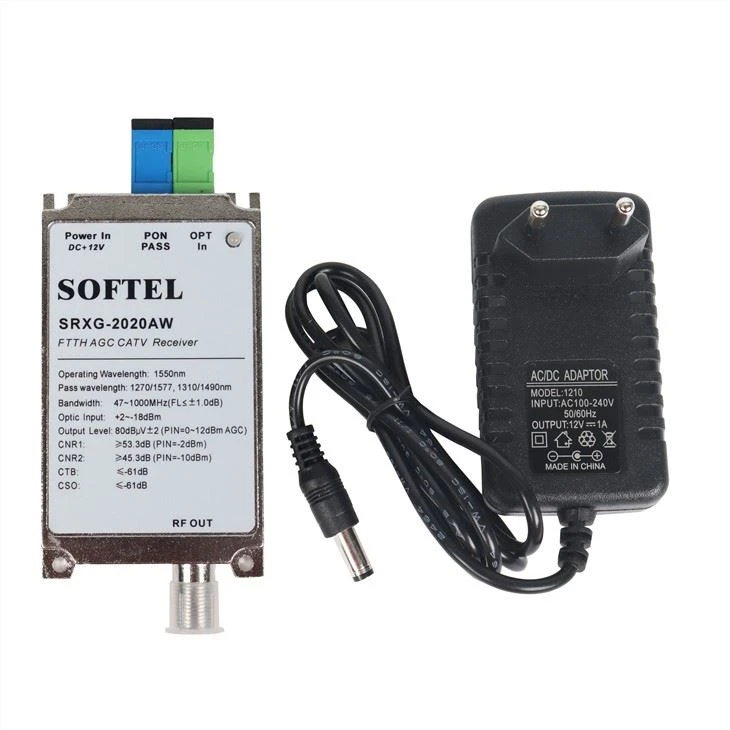

XGS-PON FTTH Active Fiber Optic Node SRXG-2020AW, con una larghezza di banda operativa di 47~1000 MHz, è un ricevitore ottico FTTH CATV triplo gioco a bassa potenza, alte prestazioni ed economico, utilizzato in televisione analogica o sistema televisivo digitale. La ricezione ad alta potenza ottica può essere regolata in base al livello PAD, limitando l'uscita riprodotta, quindi SRXG-2020AW all'interno di un'ampia gamma dinamica della potenza ottica ricevuta di più 2 dBm ~-21dBm, ha caratteristiche eccellenti.
Caratteristiche
1. Rumore estremamente basso (modulazione del 3,8%, ricezione di -10dBm, CNR maggiore o uguale a 45,3dB)
2. Ampia gamma di potenza ottica ricevente dinamica: entro Pin=-16, MER maggiore o uguale a 36,1dB
3. Richiedi la rete EPON, GPON, XG-PON FTTH
4. Questo nodo in fibra ottica attivo XGS-PON FTTH può risparmiare una grande quantità di energia ottica in modo da ridurre notevolmente i costi di configurazione della rete.
5. Entro 47~1{3}}00 MHz di larghezza di banda, tutti con un'eccellente caratteristica di planarità (FL inferiore o uguale a ±0,75dB)
6. Basso consumo energetico, prestazioni elevate, prestazioni ad alto costo
7. Alto livello di uscita, può essere utilizzato da molti utenti
Parametri del nodo a fibra ottica attiva XGS-PON FTTH
Prestazione | Indice | Supplemento
| ||
Caratteristica ottica | CATV Lunghezza d'onda di lavoro | (nm) | 1540~1563 | |
Passa la lunghezza d'onda | (nm) | 1270/1577 1310/1490 | ||
Isolamento del canale | (dB) | Maggiore o uguale a 40 | 1550 nm e 1490 nm | |
Ricevere potere | (dBm) | più 2~-18 | Analog TV (CNR>45dB) | |
| più 2~-20 | Digital TV (MER>30dB) | |||
Perdita di ritorno ottico | (dB) | Maggiore o uguale a 55 | ||
| Connettore in fibra ottica | SC/APC | |||
Funzione RF | Larghezza di banda di lavoro | (MHz) | 47~1000 | |
piattezza | (dB) | Minore o uguale a ±{0}}.75 | ||
Livello di uscita | (dBμV) | >78 | Pin=-1~-14dBm AGC | |
Perdita di ritorno | (dB) | Maggiore o uguale a 14 | 47 ~ 862MHz | |
Impedenza di uscita | (Ω) | 75 | ||
| Numero porta di uscita | 1 | |||
| Collegamento RF | F-Femmina | |||
TV analogica Funzione di collegamento | Canale di prova | (CH) | 59CH(PAL-D) | |
OMI | ( per cento ) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin{0}}dBm | |
CNR2 | (dB) | 45.3 | Pin{0}}dBm | |
CTB | (dB) | Minore o uguale a -61 | ||
CSO | (dB) | Minore o uguale a -61 | ||
Tv digitale Funzione di collegamento | OMI | ( per cento ) | 4.3 | |
MER | (dB) | Maggiore o uguale a 36 | Pin{0}}dBm | |
| Maggiore o uguale a 30 | Pin{0}}dBm | |||
BER | (dB) | <> | Pin: più 2~-21dBm | |
Caratteristica generale | Alimentazione elettrica | (V) | CC più 12V | ±1.0V |
Consumo di energia | (W) | Minore o uguale a 3 | più 12 V CC, 210 mA | |
Temp. lavoro | ( livello ) | -20 ~ più 55 | ||
Temp. Stoccaggio | ( livello ) | -40 ~ 85 | ||
Temp. relativa di lavoro | ( per cento ) | 5 ~ 95 |
NOTA
1. L'adattatore di alimentazione per questo nodo in fibra ottica attivo XGS-PON FTTH: ingresso 110/220 V, uscita CC 12 V (0,6 A).
2. Tenere pulito il connettore ottico, il collegamento errato causerà un livello di uscita RF troppo basso.
3. Non dovrebbero essere regolati da soli, per evitare danni al dispositivo.
I vantaggi di FTTH sono principalmente:
1. è una rete passiva, dall'ufficio centrale all'utente, il mezzo può essere sostanzialmente passivo;
2. in secondo luogo, la sua larghezza di banda è relativamente ampia e la lunga distanza è appena in linea con l'uso su larga scala degli operatori;
3. terzo, trattandosi di un'attività svolta su fibre ottiche, non ci sono problemi;
FAQ
1. Quali sono i termini di pagamento supportati? Di solito, accettiamo T/T, PayPal, Western Union e Alibaba Trade Assurance. Puoi selezionare i termini di pagamento a te più convenienti.2. Che ne dici della spedizione? Quando il pacco è piccolo, normalmente scegliamo FedEx, DHL, TNT e UPS e così via, mentre le merci hanno un peso e un volume elevati, suggeriamo di utilizzare la spedizione aerea o marittima.
3. Puoi fare OEM per noi? Sì. Se c'è una certa quantità di ordine, possiamo fare OEM inclusi stampa, logo e modello personalizzato per te.
DESCRIZIONE DELLA SOCIETÀ
Hangzhou Softel Optic Co., Ltd (Marchio: SOFTEL) è stata fondata nel 2005, con sede nella zona di sviluppo hi-tech di Hangzhou. Approfittando della moderna tecnologia di comunicazione di trasmissione e fibra ottica, ci stiamo specializzando nella ricerca e sviluppo di apparecchiature per sistemi CATV. Siamo un produttore leader di apparecchiature di trasmissione ottica a banda larga HFC con una forte capacità di ricerca e sviluppo in questo campo.
