Ricevitore ottico in fibra FTTx

Il ricevitore ottico in fibra FTTx è un convertitore da ottica CATV FTTH a RF.

Invia la tua richiesta

introduzione al prodotto

Ricevitore ottico in fibra FTTx

Breve introduzione del ricevitore in fibra ottica FTTx

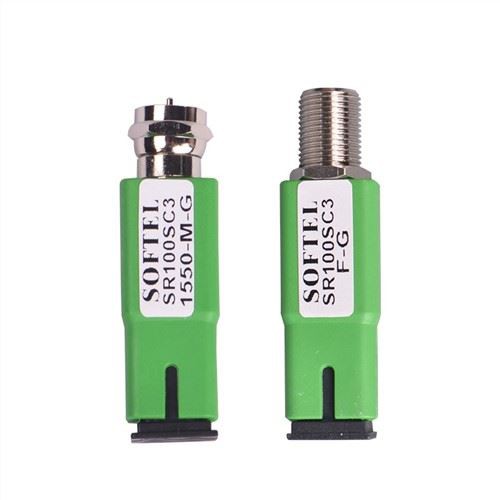

Ftth Mini nodo in fibra ottica per la televisione digitale, fibra per la casa. Questa macchina adotta il tubo di ricezione ottico ad alta sensibilità, senza alimentazione, nessun consumo energetico. Quando il livello di uscita della potenza ottica in ingresso Pin=-1dBm, Vo=6 8dB V, può essere applicato in modo economico e flessibile l'integrazione di tre reti, fibra per l'applicazione di rete domestica. Aspetto dello smalto SR100, ci sono due tipi di selezione della modalità ottica:

1. SR100: lunghezza d'onda operativa CATV 1260 ~ 1620 nm.

2. SR100 / WF: filtro integrato 1310 / 1490nm, adatto per sistema a tripla lunghezza d'onda a fibra singola, lunghezza d'onda operativa CATV 1550nm.

Caratteristica del prodotto del ricevitore in fibra ottica FTTx

1. Nessun potere richiesto

2. Larghezza di banda di lavoro 45 ~ 1050 MHz

3. Livello di uscita=68dBμV (Pin=-1dBm)

Applicazione principale

1. CATV FTTH

2. Integrazione di tre reti

3. FTTH PON

Dati di test

test frequency of Ftth Mini fiber optical Node

Indice tecnico

Elementi	Caratteristica ottica	Unità	Indice	Supplemento
Caratteristica ottica	Lunghezza d'onda di lavoro CATV	(nm)	1260~1620	SR100
	Lunghezza d'onda di lavoro CATV	(nm)	1540~1563	SR100 / WF
	Isolamento dei canali	(dB)	≥40	Amplificatore&1550nm; 1490nm
	Resposibilità	(A/W)	≥0.85	1310nm
	Resposibilità	(A/W)	≥0.9	1550nm
	Ricevere potere	(dBm)	+2~-14
	Perdita di ritorno ottica	(dB)	≥55
	Connettore per fibra ottica		SC / APC	SR100-SC
	Connettore per fibra ottica		FC / APC	SR100-FC
Caratteristica RF	Larghezza di banda di lavoro	(MHz)	45 ~ 1050 MHz
	Livello di uscita	(dBμV)	GG gt; 68	TV digitale (Pin=-1dBm)
	Perdita di ritorno	(dB)	≥14	47 ~ 862 MHz
	Impedenza di uscita	(Ω)	75
	Numero della porta di uscita		1
	Collegamento RF		F-Femmina
Alimentazione della TV digitale	OMI	(%)	4.3
	MER	(dB)	≥38	Pin=-1dBM
	MER	(dB)	≥30	Pin=-13dBm
	BER		GG lt; 1.0E-9	Pin: +2 ~ -14dBm
Caratteristica generale	Temp. Di lavoro	(℃)	-20~+55
	Temp. Immagazzinamento	(℃)	-40~85
	Temp. Relativa di lavoro	(%)	5~95
	Dimensioni (W) × (D) × (H)	(millimetro)	23×53×12	Tipo A (tipo smalto)
			Ф13×28	Tipo B (tipo fibra)
			50×88×22	Tipo C (tipo scatola)

FAQ

1. Quali sono i termini di pagamento supportati?

Di solito, accettiamo T / T, PayPal, Western Union e Alibaba Trade Assurance. Puoi selezionare i termini di pagamento più convenienti per te.

2. E il tempo di consegna?

Di solito, se ci sono stock di GG, spediamo la merce entro 3 ~ 5 giorni lavorativi dalla conferma del deposito. Se è esaurito, il tempo di consegna dipende.

3. Che ne dici della spedizione?

Quando il pacco è piccolo, normalmente scegliamo FedEx, DHL, TNT e UPS e così via, mentre le merci hanno un peso e un volume elevati, suggeriamo di utilizzare la spedizione aerea o marittima.

4. Come posso effettuare un ordine?

(1) La negoziazione è concordata per il prezzo e le specifiche del prodotto.

(2) La fattura Proforma verrà inviata per conferma.

(3) Dopo l'accordo sulla fattura proforma, il cliente effettua il deposito.

(4) La produzione inizierà non appena il pagamento sarà confermato dalla nostra banca.

(5) Spedire la merce entro il termine di consegna concordato.

5. Puoi fare OEM per noi?

Sì. Se c'è una certa quantità di ordine, possiamo fare OEM inclusa la stampa, il logo e il modello personalizzato per te.

6. Che ne dici della garanzia?

Ci sono 12 mesi per la garanzia.

Mentre la garanzia non è responsabile per quelli rotti dalla violenza o aggiornati con altre marche.
