Ricevitore CATV con WDM

Tipo di scatola con SC/APC
DOMINIO di dominio autonomo incorporato
Lunghezza d'onda in ingresso: 1310/1550nm; CATV Operativo: 1540-1563nm.

Invia la tua richiesta

introduzione al prodotto

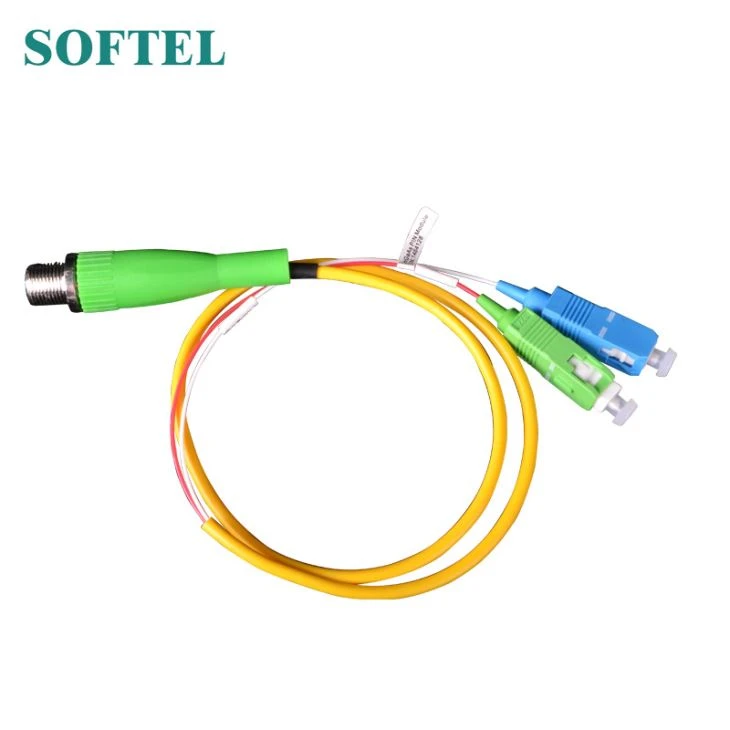

Ricevitore CATV con WDM

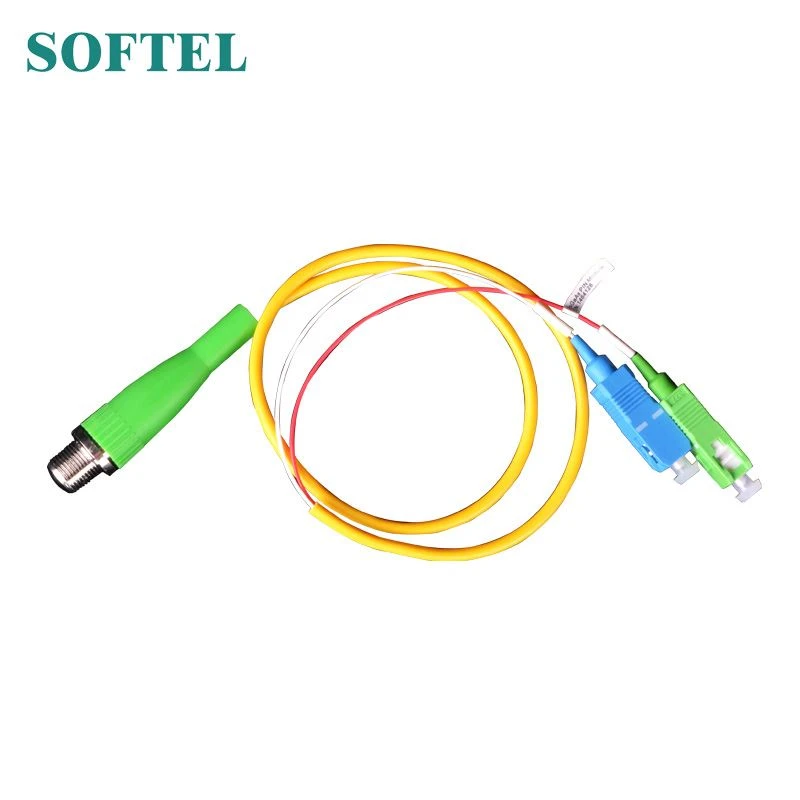

CATV Receiver

SR100 serie CATV convertitore per la televisione digitale, fibra a casa. Quando il livello di uscita di potenza ottica in ingresso Pin-1dBm, Vo-6 8dB V, può essere economicamente e flessibile applicare l'integrazione di tre reti, la fibra all'applicazione della rete domestica.

SR100F-WD, CATV Receiver con WDM, adotta il tubo di ricezione ottico ad alta sensibilità, senza alimentazione, senza consumo di energia.

Indicazioni

Ricevitore CATV con WDM	Caratteristica ottica	Indice	Supplemento
Parametro ottico	Lunghezza d'onda di lavoro CATV	1540 nm
	Lunghezza d'onda della passata	1310 nm
	Isolamento del canale	40 dollari dB
	Risposta	0,85 A/W	1310nm
	Risposta	0,9 A/W	1550nm
	Ricezione dell'alimentazione	N. 2/14 dBm
	Perdita di ritorno ottico	55 dollari dB
	Connettore in fibra ottica	SC/APC
Parametro RF	Larghezza di banda del lavoro	45-1050 MHz
	Livello di uscita	>68 dB	TV digitale (pin-1dBm)
	Perdita di ritorno	14 dB da 14 dollari	47,862MHz
	Impedito dell'uscita	75 Ω
	Numero porta di uscita	1
	RF tie-in	F-femmina
Funzione generale	Temperatura di lavoro	-20/55 oC
	Temp di archiviazione	-40,85 oC
	Tempo temporaneo relativo al lavoro	5,95 oC

Nota

1. SR100, SR100-WF, SR100F, SR100F-WF e set top box (STB) della porta di ingresso RF collegata direttamente. SR100-WD per la scatola di cablaggio utente.

2. Quando si utilizza il connettore RF e l'interfaccia di ingresso RF deve essere serrata a STB. In caso contrario, il terreno è cattivo e causerà segmenti ad alta frequenza TV digitale segnala degradazione MER.

3. Mantenere pulito il connettore ottico, il collegamento difettoso causerà un livello di uscita RF troppo basso.
