Modulatore QAM 4 in 1

SFT3343D è un modulatore QAM mux-scrambling ad alte prestazioni ed economico progettato da SOFTEL.

Invia la tua richiesta

Scarica

introduzione al prodotto

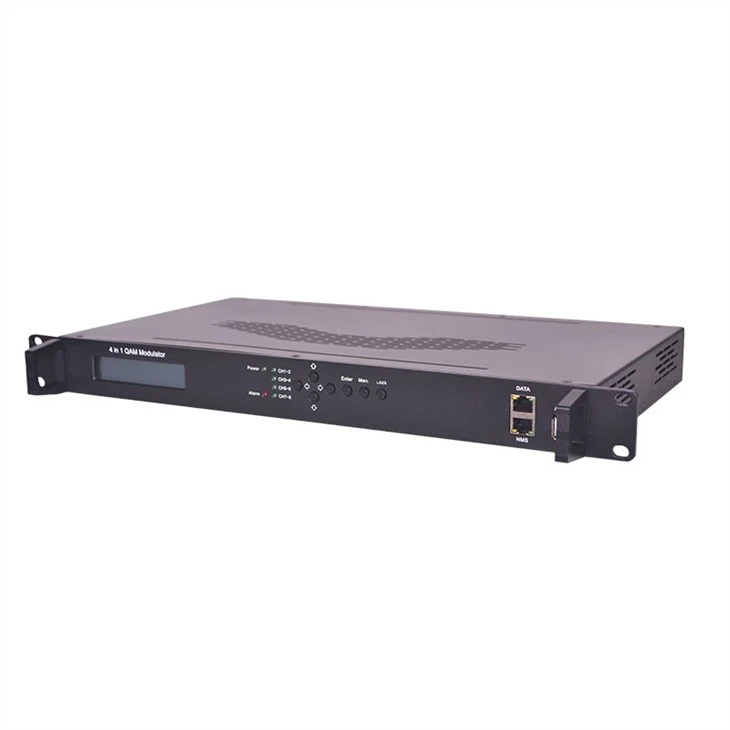

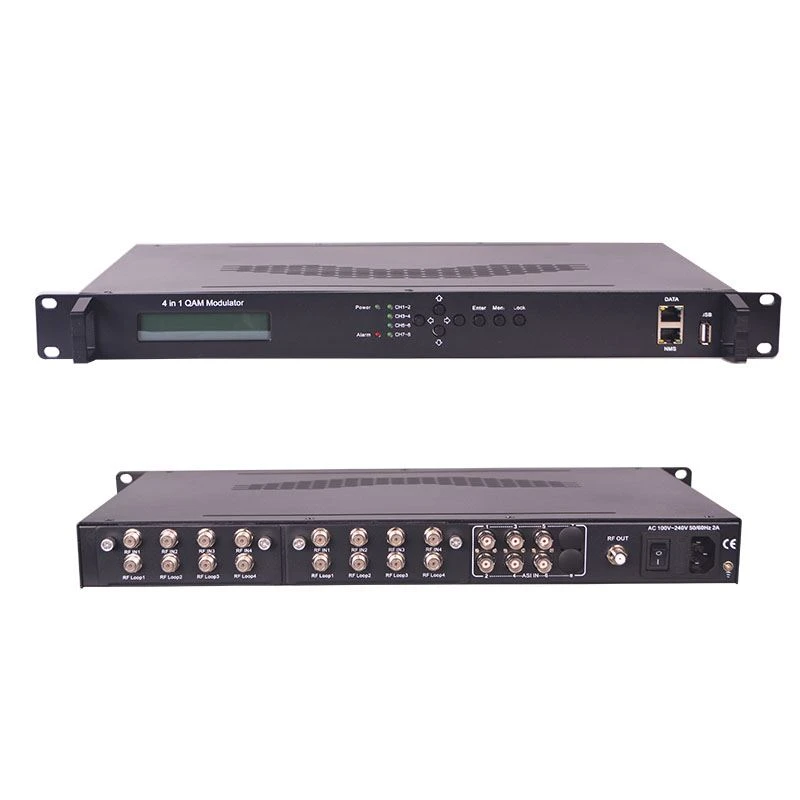

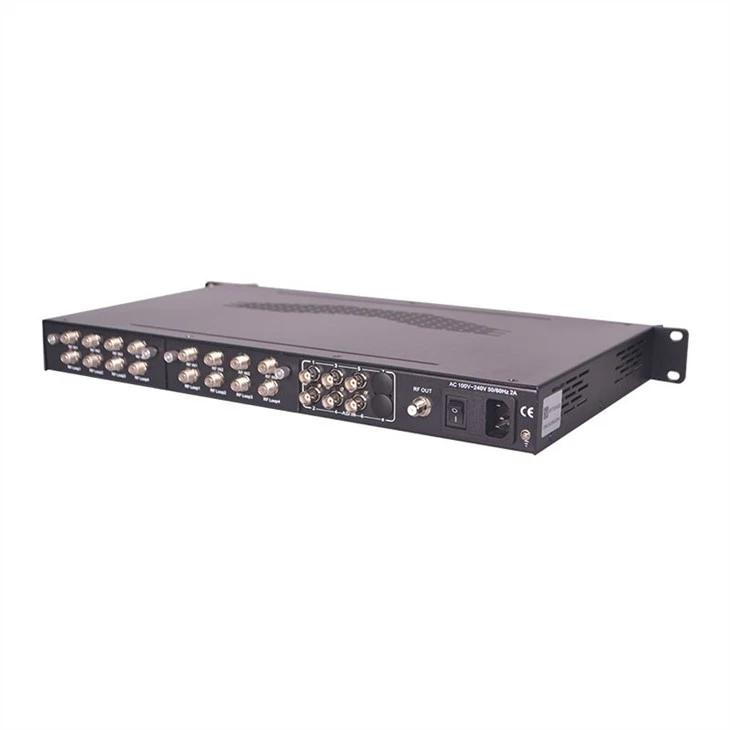

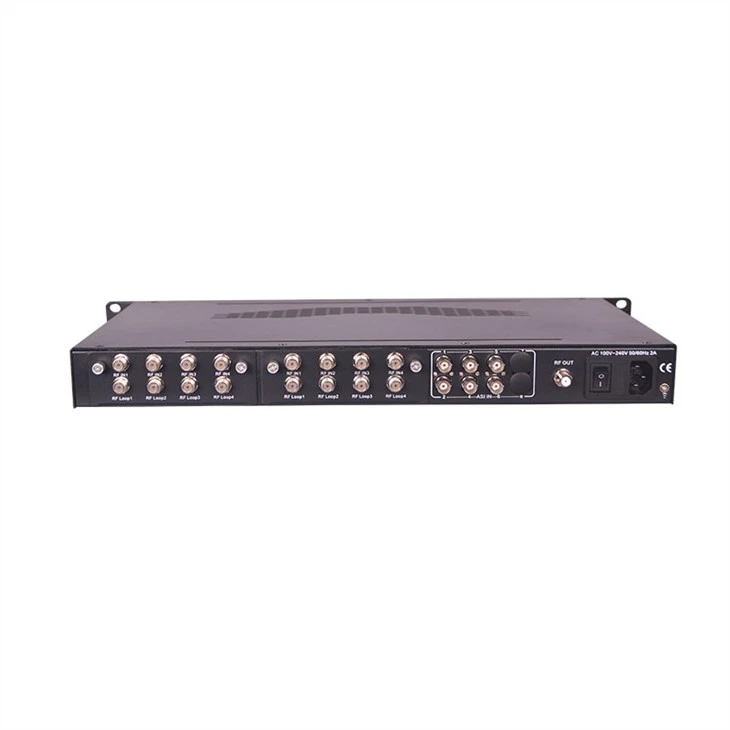

Modulatore QAM 4 in 1

Esposizione del prodotto

SFT3343Dè un modulatore QAM di scrambling mux ad alte prestazioni ed economico progettato da SOFTEL. Ha più porte di ingresso opzionali. Dopo il processo di multiplexing, scrambling e modulazione QAM, fornisce 4 uscite RF. Per soddisfare le varie esigenze dei clienti, questo dispositivo è anche dotato di porta IP per l'uscita di 4 MPTS su UDP. Il suo design della struttura a innesto facilita notevolmente il cambio di moduli (demodulatore) secondo necessità.

I quattro moduli CAM/CI (opzionali) accompagnati e BISS possono decodificare l'input dei programmi da 4 Tunerinputs. Il suo design della struttura collegabile facilita notevolmente il cambio di moduli (demodulatore) secondo necessità. SFT3343Dis caratterizzato anche da alto livello integrato, alte prestazioni e basso costo. Questo è molto adattabile al sistema di trasmissione CATV di nuova generazione.

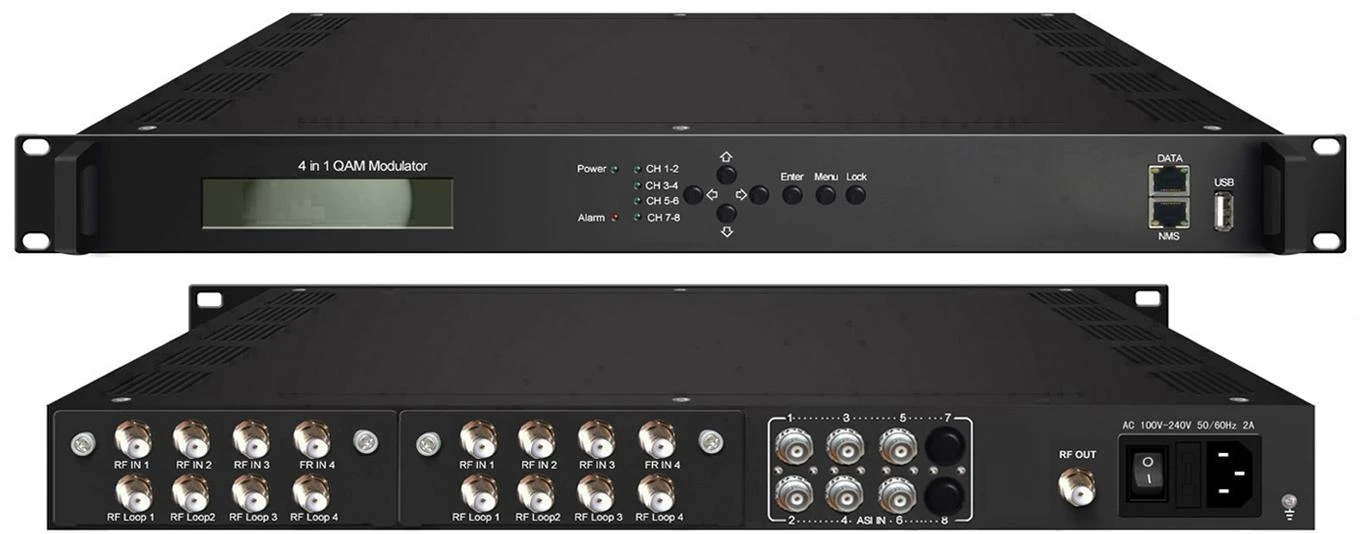

Versione 1

Versione 2

Caratteristiche principali

Più porte di ingresso opzionali:
8 sintonizzatore FTA DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC + 6 porte di ingresso ASI + 256 ingressi IP (Versione 1)
4 sintonizzatore DVB-C/S/S2/ATSC con porte di ingresso CAM+6 ASI (Versione 2)
Supporta multiplexing a 4 canali (scrambling a 4 canali) modulazione QAM a 4 canali
Supporta completamente DVB-C (EN300 429) e ITU-T J.83A/B/C
Supporta completamente la descrizione generale del sistema di scrambling DVB ETR289, lo standard simulcrypt ETSI 101 197 e ETSI 103 197
Supporta una regolazione accurata della PCR
Supporta la modifica e l'inserimento di PSI/SI
Eccellente indice di prestazione dell'uscita RF, MER≥40db
Supporta l'uscita 4*MPTS su UDP
4 CAM decodificano più programmi da 4 ingressi Tuner (opzionale)
Supporta la decodifica BISS (solo per la versione 2)
Supporta display LCD e tastiera
Supporta la gestione Web, gli aggiornamenti tramite Web e USB

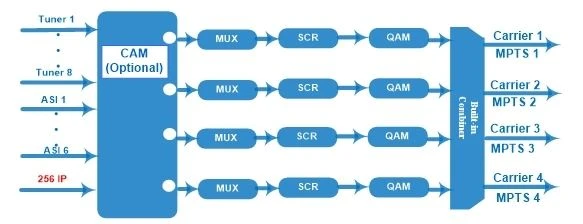

Principio di funzionamento

Specifiche

Ingresso	8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSCSintonizzatore FTA + 6 ingressi ASI (256 ingressi IP ------Versione 1)
	4 Sintonizzatore DVB-C/S/S2/ATSC con CAM + 6 ASI -------Versione 2
Sezione accordatore	Per la versione 1： Msintonizzatori ulti-mode commutabili (Nuovogenere)	DVB-C	Frequenza di ingresso		60~890MHz
			Standard		J.83A, J.83C		J.83B
			Costellazione		16/32/64/128/256 QAM		64/256 QAM
		DVB-T/T2	Frequenza di ingresso		60~890MHz
			Larghezza di banda		5/6/7/8 M
		ISDB-T	Frequenza di ingresso		60~890MHz
	Per la versione 1 (Nuovogenere)	DVB-S	IngressoFrequenza		950~2150MHz
			Tasso di simbolo		0.5~45 Mps
			Potenza del segnale		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Costellazione		QPSK
			Bitrate massimo in ingresso		≤120 Mbps
		DVB-S2X	Frequenza di ingresso		950~2150MHz
			Tasso di simbolo		QPSK/8PSK/16APSK: 0.5~45 Msps 32APSK: 0,5~40Mps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
			Costellazione		QPSK,8PSK, 16APSK, 32APSK
			Bitrate massimo in ingresso		≤120 Mbps
		DVB-S2X	Frequenza di ingresso		950~2150MHz
			Tasso di simbolo		QPSK/8PSK/16APSK: 0.5~45 Msps 8APSK:0,5~40 Msps 32APSK:0.5~40msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			Costellazione		QPSK,8PSK, 8APSK, 16APSK, 32APSK
			Bitrate massimo in ingresso		≤120 Mbps
	Per la versione 2	DVB-C	Standard		J.83A (DVB-C), J.83B, J.83C
			Frequenza di ingresso		30~1000 Mhz
			Costellazione		16/32/64/128/256 QAM
		DVB-S	Frequenza di ingresso		950~2150MHz
			Stasso di simbolo		2-45 Mps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Potenza del segnale		-65~-25dBm
			Costellazione		QPSK
		DVB-S2	Frequenza di ingresso		950~2150MHz
			Stasso di simbolo		QPSK/8PSK 1~45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			Costellazione		QPSK, 8PSK
		ATSC	Frequenza di ingresso		54~858MHz
			Larghezza di banda		6M
			Costellazione		8VSB
multiplexing	Rimappatura PID massima	128per canale di ingresso
	Funzione	Rimappatura PID(automaticamente o manualmente)
		Aaccurata regolazione della PCR
		Genera tabella PSI/SIaautomaticamente
rimescolando	CA . massima simulcrypt	4
	Standard	ETSI 101 197, ETSI 103 197
	Connessione	Connessione locale/remota
Modulazione	Canale QAM	4
	Standard	EN300 429/ITU-T J.83A/B/C
	MER	≥40db
	Frequenza RF	30~999MHz, passo 1KHz
	Livello di uscita RF	-10~0dbm,passo 0.1db ------Versione 1 -20~0dbm, passo 0.1db ------Versione 2
	Tasso di simbolo	5.0Msps~9.0Msps, 1ksps passo
		J.83A		J.83B		J.83C
	Costellazione	16/32/64/128/256QAM		64/256 QAM		64/256 QAM
	Larghezza di banda	8M		6M		6M
Sistema	Interfaccia locale	Pulsanti di controllo LCD +
	Gestione remota	Web NMS
	Trasmetti in streaming	4*MPTSsu UDPuscita (RJ45, 1000M, unicast/multicast)
	linguaggio	inglese e cinese
	Aggiornamento del software	Web e USB
Generale	Dimensione (WDH)	482 mm ×300mm × 44,5 mm
	Temperatura	0~45℃(Operazione) ; -20~80℃(Conservazione)
	Energia	AC100V±1050/60Hz; CA 220 V ± 10%,50/60 HZ
