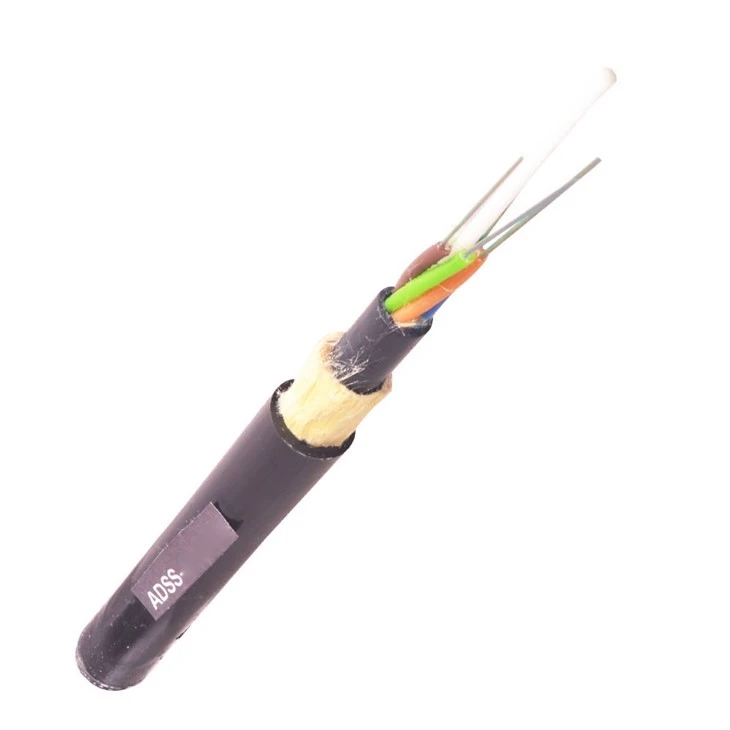

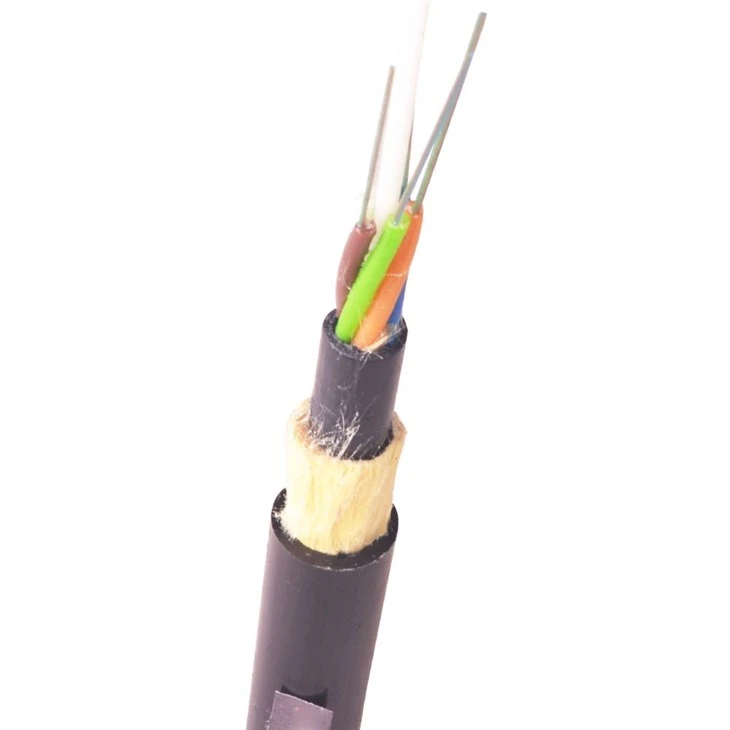

Cavo in fibra ADSS
Il cavo in fibra ADSS, che sta per All-Dielectric SelfSupporting-cavo, è un cavo di comunicazione in fibra ottica che non contiene componenti metallici e fa affidamento sulla propria resistenza strutturale per l'installazione aerea. Viene utilizzato principalmente per la trasmissione delle comunicazioni in ambienti complessi come le linee di trasmissione di energia ad alta-tensione.
Panoramica del prodotto del cavo ottico Adss

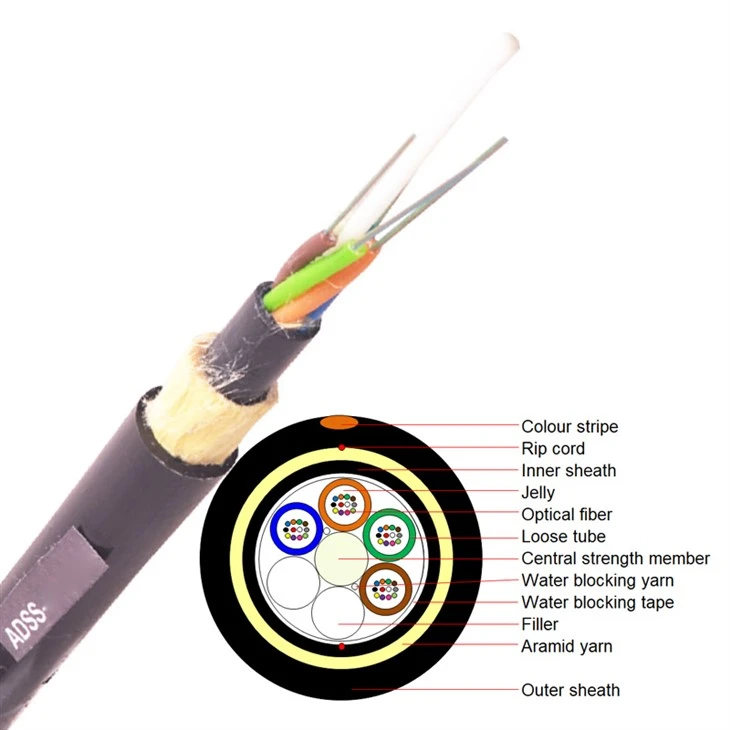

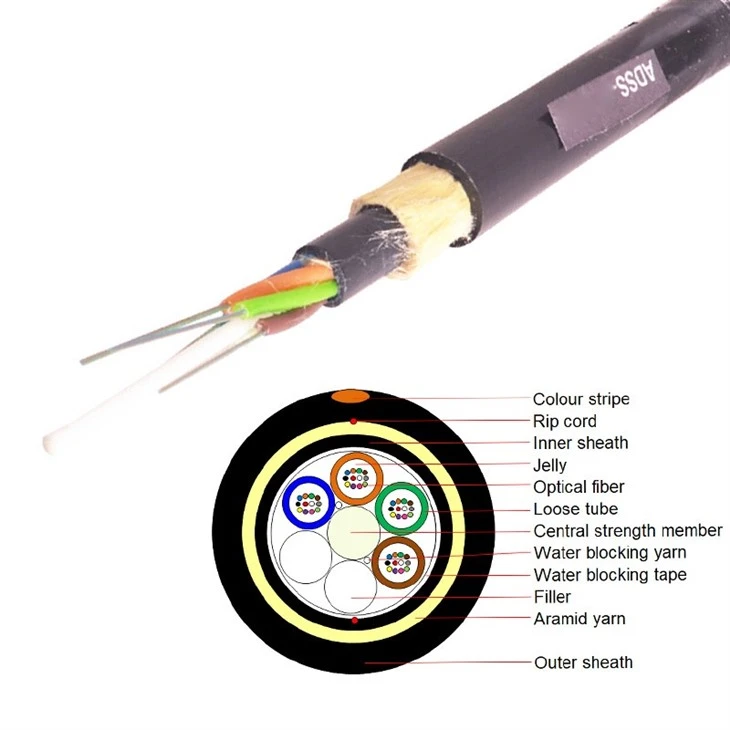

Struttura a tubi sciolti, tubi riempiti di gelatina, elementi (tubi e riempitivi quando necessario) disposti attorno all'elemento di rinforzo centrale non-metallico, filati di poliestere utilizzati per legare il nucleo del cavo, nastro impermeabile avvolto sul nucleo del cavo, filati di aramide rinforzati, 1 cordino antistrappo e guaina esterna in PE.
Codice colore fibra e tuboDiCavo ottico incluso
|
NO |
1 |
2 |
3 |
4 |
5 |
6 |
|
Colore |
Blu |
Arancia |
Verde |
Marrone |
Ardesia |
Bianco |
|
NO |
7 |
8 |
9 |
10 |
11 |
12 |
|
Colore |
Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
Parametri del prodotto del cavo ottico Adss
|
SN |
Articolo |
Unità |
Valore |
|
1 |
N. di fibre |
contare |
24 |
|
2 |
N. di fibre per tubo |
contare |
6 |
|
3 |
Struttura del cavo |
contare |
1+6 |
|
4 |
Spessore della guaina esterna |
mm |
Nominale 1.7 |
|
5 |
Diametro del cavo (±5%) |
mm |
11.0 |
|
6 |
Peso del cavo (±10%) |
kg/km |
88 |
|
7 |
Tensione massima consentita |
N |
4000 |
|
8 |
Cotta a breve termine |
N/100 mm |
1000 |
|
9 |
Durata |
m |
Minore o uguale a 100 |
|
10 |
Velocità del vento |
km/ora |
60~140 |
|
11 |
Spessore del ghiaccio |
mm |
0 |
|
12 |
Abbassamento dell'installazione |
% |
Maggiore o uguale a 1,0 |
Vantaggi fondamentali
Forte capacità anti-interferenza: la struttura interamente-dielettrica isola completamente l'induzione elettromagnetica e i fulmini, garantendo una trasmissione stabile del segnale.
Bassi costi di installazione: non sono necessari cavi di supporto aggiuntivi ed è possibile utilizzare le torri di trasmissione esistenti e altre strutture, riducendo la durata e i costi del progetto.
Buona adattabilità ambientale: la guaina esterna è realizzata con materiali resistenti ai raggi UV, alle alte e basse temperature (tipicamente da -da 40 gradi a 70 gradi) e all'invecchiamento, rendendola adatta per l'uso esterno a lungo termine.
|
Articolo |
Test Mmetodo |
Condizione di accettazione |
|
Resistenza alla trazione IEC 60794-1-2-E1 |
- Carico: tensione massima consentita - Lunghezza del cavo: circa 50 m - Tempo di caricamento: 1 minuto |
- Ceppo di fibra £ 0,33% - Nessuna rottura della fibra e nessun danno alla guaina. |
|
Prova di schiacciamento IEC 60794-1-2-E3 |
- Carico: cotta a breve termine - Tempo di caricamento: 1 minuto |
- Variazione della perdita £ 0,1 dB a 1550 nm dopo il test - Nessuna rottura della fibra e nessun danno alla guaina. |
Applicazioni:
Comunicazione su linea di trasmissione ad alta-tensione: in alternativa al "cavo di terra aereo composito in fibra ottica (OPGW)" del sistema di alimentazione, viene utilizzato per segnali di protezione relè e trasmissione di dati di invio tra sottostazioni, particolarmente adatto per aggiornamenti di comunicazione su linee di trasmissione esistenti.
Comunicazione attraverso-fiume/montagna: in terreni complessi senza supporto a terra (come canyon e laghi), può essere posata direttamente sulle campate, riducendo la dipendenza dalle infrastrutture di terra.
Comunicazione parco industriale/miniera: adatto per ambienti industriali con forti interferenze elettromagnetiche o gas corrosivi, evitando interferenze di segnale o problemi di corrosione causati da componenti metallici.
Confezione di cavo ottico Adss
Processo di produzione del cavo ottico Adss
Informazioni e certificato aziendale
