Cavo ottico Adss

Il cavo ottico Adss è in stile tubo sciolto, cavo in fibra ottica con elemento centrale di resistenza in FRP

Invia la tua richiesta

introduzione al prodotto

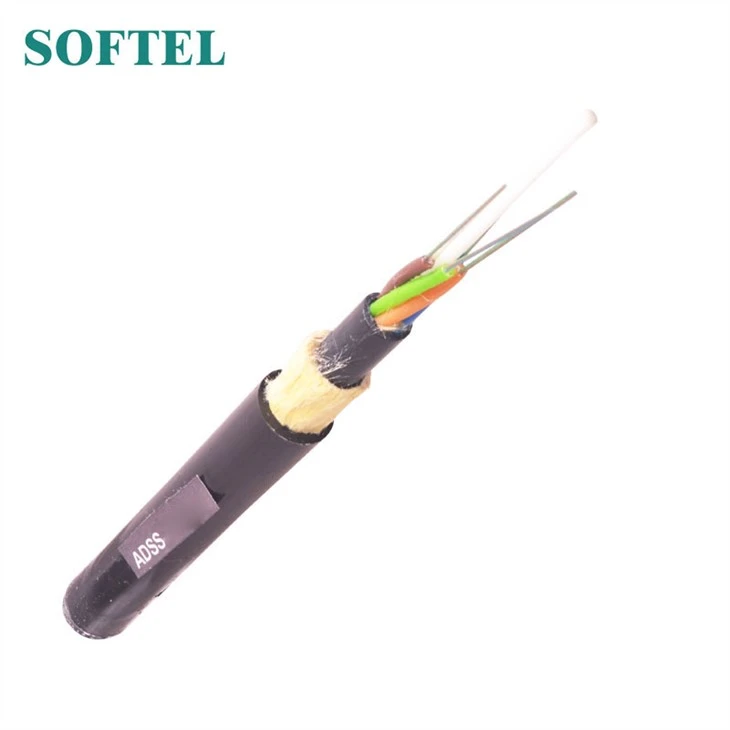

Cavo ottico Adss

Adss Optical Cable

Panoramica del prodotto del cavo ottico di Adss

Costruzione di tubi sciolti, tubi riempiti con gelatina, elementi (tubi e riempitivi quando necessario) disposti attorno all'elemento centrale di resistenza non metallico, filati di poliestere usati per legare l'anima del cavo, nastro impermeabile avvolto nell'anima del cavo, filati di aramide rinforzati, 1 cordino e guaina esterna in PE.

Adss Optical Cable 2

Amplificatore fibra GG; codice colore tubodiCavo ottico Adss

No	1	2	3	4	5	6
Colore	Blu	arancia	verde	Marrone	Ardesia	bianca
No	7	8	9	10	11	12
Colore	Rosso	Nero	Giallo	Viola	Rosa	Aqua

Adss Optical Cable 3

Parametri del prodotto ofAdss Optical Cable

SN	Articolo	Unità	Valore
1	No. di fibre	contare	24
2	Numero di fibre per tubo	contare	6
3	Struttura del cavo	contare	1+6
4	Spessore della guaina esterna	mm	Nominale 1.7
5	Diametro del cavo (± 5%)	mm	11.0
6	Peso del cavo (± 10%)	kg / km	88
7	Massima tensione consentita	N	4000
8	Cotta a breve termine	N / 100 mm	1000
9	Span	m	≤100
10	Velocità del vento	km / h	60~140
11	Spessore del ghiaccio	mm	0
12	Flessione di installazione	%	≥1.0

Caratteristica del cavo ottico Adss

3.1 Raggio di curvatura min per l'installazione

Statico: diametro del cavo 10x

Dinamico: diametro del cavo 20x

3.2 Intervallo di temperatura di applicazione

Funzionamento: -20 ℃ ~ +60 ℃

Installazione: -10 ℃ ~ +60 ℃

Stoccaggio / trasporto: -20 ℃ ~ +60 ℃

3.3 Amplificatore&meccanico principale; test di prestazione ambientale

Articolo

TestMethod

Condizione di accettazione

Resistenza alla trazione

IEC 60794-1-2-E1

- Carico: massima tensione consentita

- Lunghezza del cavo: circa 50 m

- Tempo di caricamento: 1min

- Ceppo di fibre £ 0,33%

- Nessuna rottura delle fibre e nessun danno alla guaina.

Crush Test

IEC 60794-1-2-E3

- Carico: schiacciamento a breve termine

- Tempo di caricamento: 1min

- Variazione della perdita £0.1dB@1550n dopo il test

- Nessuna rottura delle fibre e nessun danno alla guaina.

Caratteristica diCavo ottico Adss

Informazioni su G652Dfiber

Diametro campo modalità (1310 nm): 9,2 mm ± 0,4 mm

Diametro campo modalità (1550 nm): 10,4 mm ± 0,8 mm

Lunghezza d'onda tagliata della fibra cablata (lcc): £ 1260nm

Attenuazione a 1310nm: £ 0,36dB / km

Attenuazione a 1550nm: £ 0,22dB / km

Perdita di flessione a 1550 nm (100 giri, raggio di 30 mm): £ 0,05 dB

Dispersione nell'intervallo da 1288 a 1339 nm: £ 3,5ps / (nm • km)

Dispersione a 1550 nm: £ 18ps / (nm • km)

Pendenza di dispersione alla lunghezza d'onda di dispersione zero: £ 0,092ps / (nm2 • km)

Principale amplificatore&meccanico; test di prestazione ambientale

Articolo	Metodo di prova	Condizione di accettazione
Resistenza alla trazione IEC 794-1-2-E1	- Carico: tensione a breve termine - Lunghezza del cavo: circa 50 m	- Ceppo di fibre £ 0,15% - Variazione della perdita £ 0,1 dB @ 1550 nm - Nessuna rottura delle fibre e nessun danno alla guaina
Crush Test IEC 60794-1-2-E3	- Carico: schiacciamento a breve termine - Tempo di caricamento: 1min	- Variazione della perdita £ 0,05dB@1550nm - Nessuna rottura delle fibre e nessun danno alla guaina.
Test d'impatto IEC 60794-1-2-E4	- Punti di impatto: 3 - Tempi per punto: 1 - Energia di impatto: 5J	- Variazione perdita £ 0,1dB@1550nm - Nessuna rottura delle fibre e nessun danno alla guaina.
Test di ciclo della temperatura YD / T901-2001-4.4.4.1	- Gradino di temperatura: +20oC → -40oC → +70oC → +20oC - Tempo per ogni passaggio: 12 ore - Numero di cicli: 2	- Variazione della perdita £ 0,05 dB / km a 1550 nm - Nessuna rottura delle fibre e nessun danno alla guaina.
