Scenari applicativi dei moduli ottici
I moduli ottici sono dispositivi fotoelettronici che eseguono la conversione fotoelettrica ed elettro-ottica. L'estremità trasmittente del modulo ottico converte il segnale elettrico in un segnale ottico e l'estremità ricevente converte il segnale ottico in un segnale elettrico. Softel La fibra ottica presenta l'applicazione dei moduli ottici in vari settori. I principali campi di applicazione dei moduli ottici includono:
1) Centro dati;
2) Stazione base di comunicazione mobile;
3) Sistema di divisione passiva della lunghezza d'onda;
4) Rete di archiviazione SAN/NAS;
5) Rete portante 5G.
1. DatiCentrare.

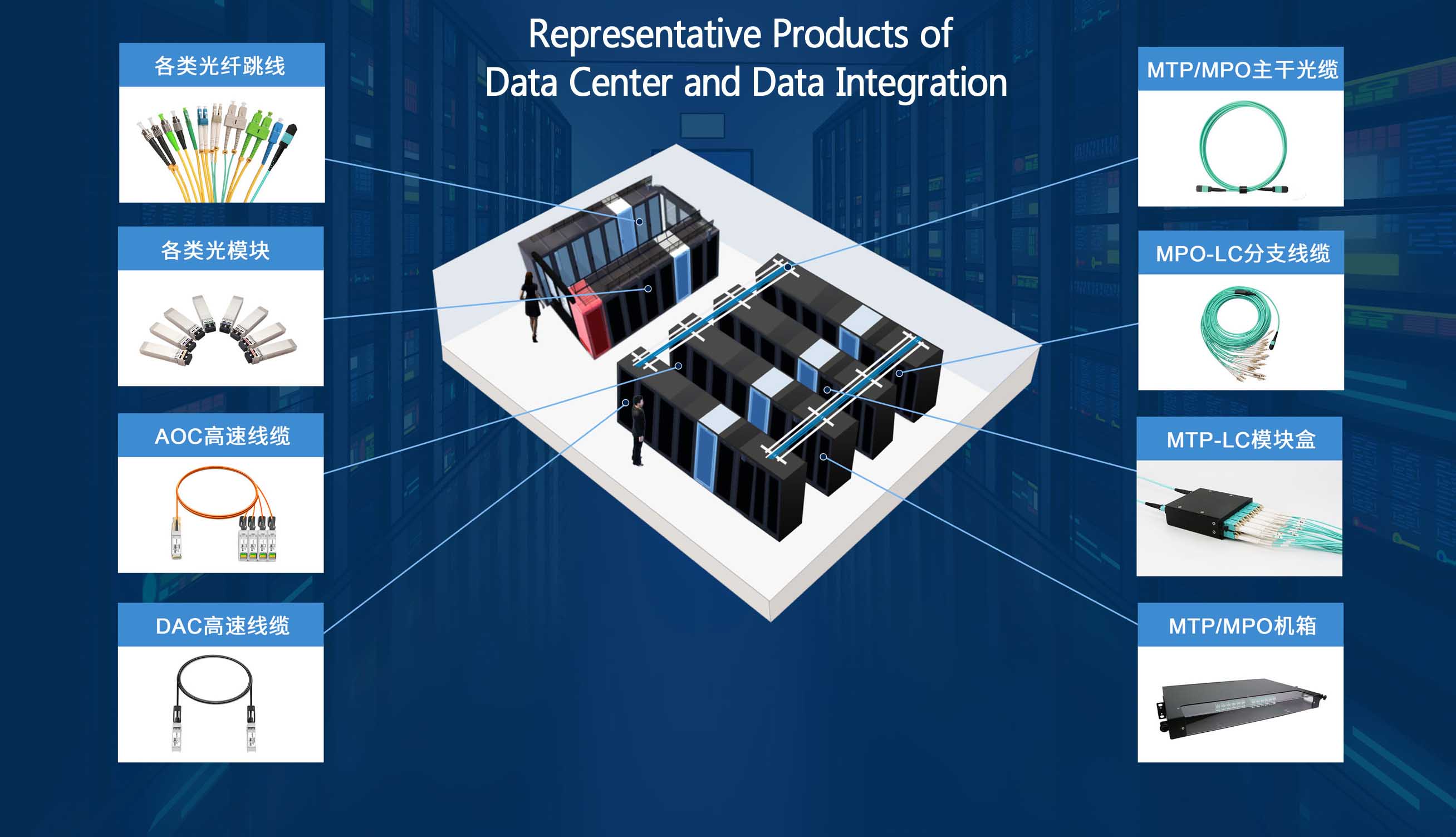

L'attuale data center non è più costituito da una o poche sale computer, ma da un gruppo di cluster di data center. Per realizzare il normale funzionamento di vari servizi Internet e mercati applicativi, i data center devono operare in coordinamento. Lo scambio di massa di informazioni in tempo reale tra data center ha creato la domanda di reti di interconnessione tra data center e la comunicazione in fibra ottica è diventata un mezzo necessario per ottenere l'interconnessione.
Hangzhou Softel parla dell'applicazione del modulo ottico
Diversamente dalle tradizionali apparecchiature di trasmissione della rete di accesso alle telecomunicazioni, l'interconnessione del data center richiede una velocità maggiore, un consumo energetico inferiore e dimensioni ridotte delle apparecchiature di commutazione per ottenere una trasmissione di informazioni più ampia e più densa. Un fattore fondamentale che determina se queste prestazioni possono essere raggiunte è il modulo ottico.
I moduli ottici di comunicazione del data center possono essere suddivisi in tre categorie in base al tipo di connessione:
(1) Dal data center all'utente, è generato dai comportamenti dell'utente finale come l'accesso al cloud per navigare in pagine Web, inviare e ricevere e-mail e riprodurre video in streaming;
(2) Interconnessione di data center, utilizzata principalmente per la replica dei dati, l'aggiornamento di software e sistema;
(3) All'interno del data center, viene utilizzato principalmente per l'archiviazione, la generazione e l'estrazione di informazioni. Secondo le previsioni di Cisco, la comunicazione interna del data center rappresenta oltre il 70% della comunicazione del data center. Il grande sviluppo della costruzione dei data center ha dato vita anche allo sviluppo di moduli ottici ad alta velocità.
2. CellulareCcomunicazioneBaseStazioni.

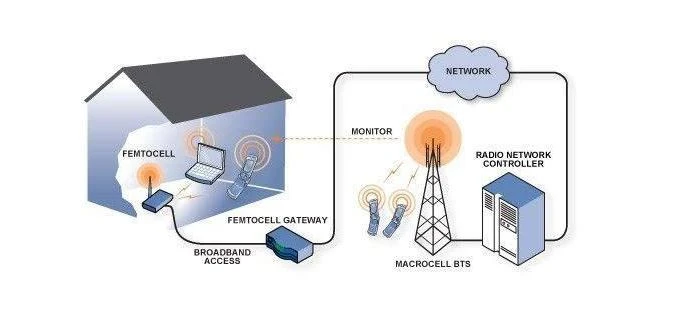

Una stazione base di comunicazione mobile si riferisce ad una stazione ricetrasmittente radio che trasmette informazioni con un terminale di telefono mobile attraverso un centro di commutazione di comunicazione mobile in una determinata area di copertura radio.
Hangzhou Softel parla dell'applicazione del modulo ottico
Anche la stazione base di comunicazione mobile dell'operatore necessita di moduli ottici per realizzare l'interconnessione tra i dispositivi. La stazione base dispone di dispositivi RRU e BBU. Nell'applicazione dobbiamo collegare i collegamenti di questi due dispositivi, cosa che richiede i nostri moduli ottici. E i ponticelli in fibra, nella rete 4G, l'attrezzatura utilizzata per la connessione BBU e RRU è principalmente modulo ottico 1.25G, modulo ottico 2.5G, modulo ottico 6G, modulo ottico 10G e così via.
3. WDM passivoSsistema
Tra le soluzioni tecniche utilizzate nel fronthaul 5G, la divisione passiva della lunghezza d’onda rappresenta senza dubbio la percentuale più alta. Il sistema di divisione passiva della lunghezza d'onda è costituito da moduli di luce colorata, multiplexer e fibre ottiche.
Il principio fondamentale della tecnologia di divisione passiva della lunghezza d'onda è utilizzare la tecnologia WDM per accoppiare segnali ottici con diverse lunghezze d'onda e trasportare una serie di informazioni in un fascio e trasmetterle in una fibra ottica per realizzare la trasmissione tra servizi. Il WDM può trasmettere più segnali contemporaneamente lungo una singola fibra. Può trasmettere ciascun segnale con una determinata lunghezza d'onda della luce che corrisponde al segnale e può separare questi segnali ottici di diverse lunghezze d'onda all'estremità ricevente. Il sistema di divisione passiva della lunghezza d'onda è composto principalmente da un modulo di luce colorata, un OTM e due parti.
4. SAN/NASSstoccaggioNrete.
Con il rapido sviluppo di Internet e delle applicazioni di rete, anche i tipi di dati che il sistema di archiviazione delle informazioni sui dati deve elaborare stanno aumentando in modo esplosivo, il che mette il sistema di archiviazione delle informazioni sui dati di fronte a sfide senza precedenti. Dispositivo di archiviazione di rete collegato (Network Attacked Storage, abbreviato in NAS) e rete di archiviazione di area (Storage Area Network, abbreviato in SAN). Con una buona scalabilità, fornisce la soluzione più efficace per la gestione centralizzata dei dati.
Hangzhou Softel parla dell'applicazione del modulo ottico

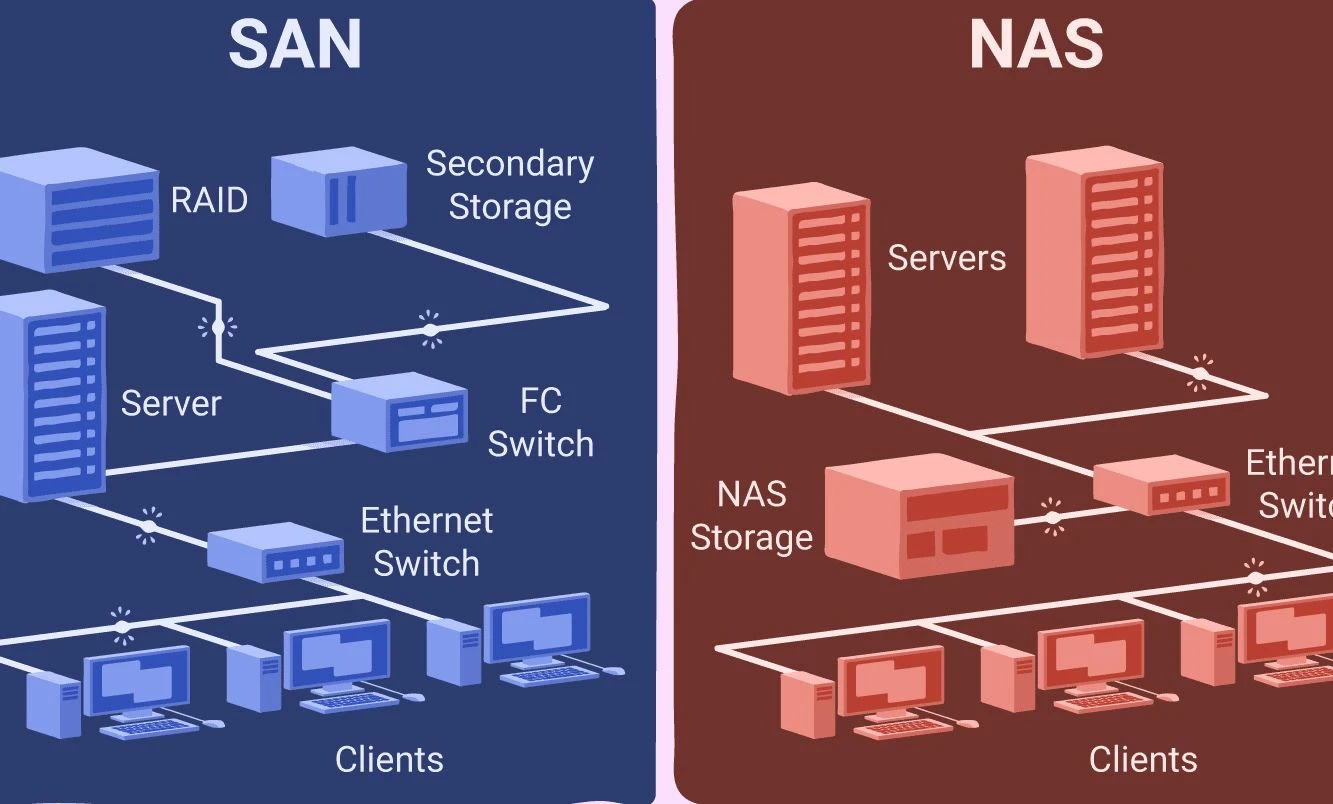

La funzione principale della rete di archiviazione SAN/NAS è archiviare i dati. Tra questi, la rete SAN è composta principalmente da server, switch in fibra ottica, dispositivi di archiviazione e vettori di trasmissione (moduli ottici, ponticelli in fibra); la rete di archiviazione NAS è composta principalmente da archivi NAS, switch, è costituita da apparecchiature terminali (computer), vettore di trasmissione (modulo ottico, ponticello in fibra ottica).
Da notare che la rete SAN utilizza moduli ottici Fibre Channel, che devono supportare il protocollo FC Fibre Channel, mentre i moduli ottici utilizzati nella rete di storage NAS devono essere conformi solo al protocollo Ethernet.
5. 5G BprecedenteNrete.

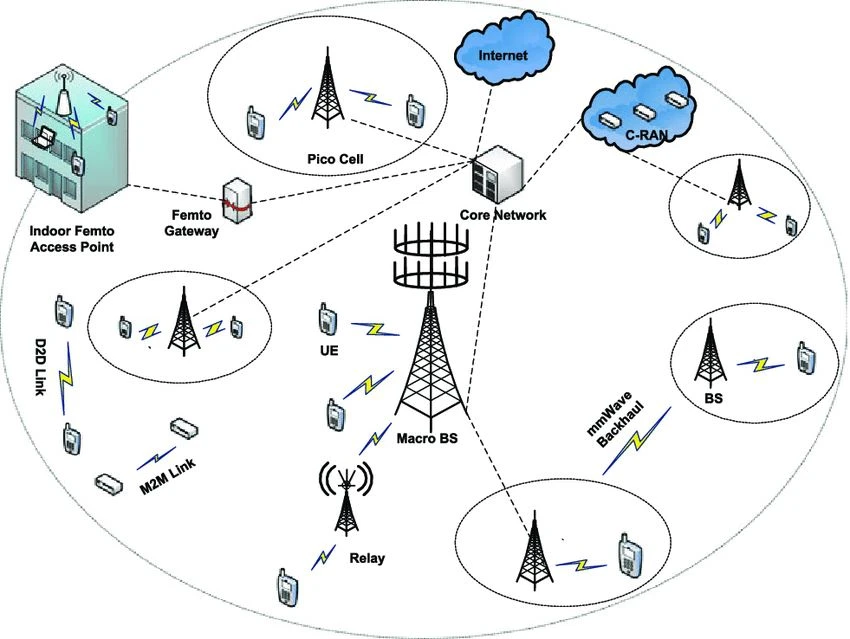

La rete 5G è divisa in tre parti, ovvero la rete di accesso, la rete portante e la rete centrale. Per comprendere la relazione tra loro, è possibile fare riferimento alla seguente immagine:
Hangzhou Softel parla dell'applicazione del modulo ottico
La rete portante 5G è generalmente suddivisa in livello di accesso metropolitano, livello di aggregazione metropolitana, livello centrale metropolitano/linea urbana provinciale e realizza le funzioni fronthaul e middle backhaul dei servizi 5G.
Gli scenari applicativi tipici del fronthaul 5G includono la connessione diretta in fibra ottica, WDM passivo e WDM attivo.
I requisiti tipici per i moduli ottici negli scenari applicativi fronthaul 5G sono i seguenti:
1). Soddisfa i requisiti di temperatura industriale e di elevata affidabilità: considerando l'ambiente di lavoro esterno, il modulo ottico front-haul deve soddisfare l'intervallo di temperatura industriale di -40grado -+85gradoe devono anche soddisfare i requisiti di protezione dalla polvere.
2). Basso costo: la domanda di moduli ottici 5G supera di gran lunga quella del 4G. In particolare, potrebbe esserci una domanda particolarmente elevata per i moduli ottici fronthaul. Il basso costo è uno dei requisiti principali dell’industria 5G per i moduli ottici. Nel 5G, il backhaul copre lo strato di accesso, lo strato di aggregazione e lo strato centrale dell’area metropolitana. I moduli ottici richiesti non sono molto diversi dalla tecnologia dei moduli ottici attualmente utilizzata nei data center. Il livello di accesso utilizzerà principalmente 25Gb/S, 50Gb/S, 100Gb/S e altri moduli ottici, il livello di convergenza e superiori utilizzeranno 100Gb/S, 200Gb/S, 400Gb/S e altri moduli ottici DWDM.
Infine, va detto che la crescita della domanda di moduli ottici dipende principalmente dal mercato della comunicazione dati e dal mercato delle telecomunicazioni. Nell'era dei dati di oggi, i moduli ottici sono destinati a inaugurare nuove opportunità di sviluppo.
