1550nm edfa 32 pon wdm è un amplificatore ottico multi-porte a basso rumore, alte prestazioni, FTTP ad alta potenza

Invia la tua richiesta

introduzione al prodotto

1550nm edfa 32 pon wdm

I. Panoramica del prodotto

1550nm edfa 32 pon wdm larghezza di banda dello spettro di guadagno tra 1545 ～ 1563nm, adotta laser a pompa multimodale ad alta affidabilità e fibra a doppio rivestimento, l'esclusivo circuito APC, ACC e ATC, la potenza di uscita massima può raggiungere 40dBm, un dispositivo e sostituire l'originale diversi a dozzine di EDFA tradizionali, possono ridurre notevolmente i costi e le spese di manutenzione, migliorare la stabilità del funzionamento della rete, l'amplificatore ottico ad alta potenza di uscita 1550 nm gioca un ruolo sempre più importante nell'estensione continua della rete in fibra ottica, fornendo un flessibile ea basso costo soluzione per l'ampia copertura del sistema CATV nelle città di grandi e medie dimensioni.

1550nm Edfa 32 Pon Wdm 2

details of 1550nm Edfa 32 Pon Wdm

II. Caratteristiche

Interruttore ottico opzionale: ingresso singolo / doppio a scelta, interruttore ottico integrato per doppio ingresso, la potenza di commutazione può essere impostata tramite il pulsante nel pannello frontale o tramite web SNMP ， può impostare la soglia e selezionare manualmente o automaticamente.
Uscita regolabile: Uscita regolabile tramite pulsanti nel pannello frontale o SNMP web, la gamma è inferiore di 4 dBm. Funzione di manutenzione dell'attenuazione una tantum verso il basso di 6dBm tramite pulsanti nel pannello frontale o web SNMP, per facilitare l'operazione hot plug in fibra ottica senza spegnere il dispositivo
Numero della porta di uscita opzionale: in base ai requisiti del cliente GG, ci sono 8 porte, 16 porte, 32 porte, 64 porte e 128 porte; può anche selezionare 1310/1490/1550 WDM, la potenza di uscita totale massima può raggiungere i 40 dBm.
SNMP: porta RJ45 standard per controllo remoto, fornisce funzioni di gestione web.
Chiave laser: con la chiave laser, è possibile accendere / spegnere il laser.
Test RF: con funzione di test RF. （Secondo il requisito del cliente'）
Laser di alta qualità: il laser adotta il nuovissimo laser importato Lumentum (JDSU) e Ⅱ-Ⅵ dagli Stati Uniti, Fitel dal Giappone, per garantire un funzionamento stabile.
Meccanismo di allarme perfetto: microprocessore per monitorare lo stato di funzionamento del laser e il display LCD visualizza la funzione&del dispositivo e l'avviso di guasto sul pannello frontale ecc.
Garanzia di doppia alimentazione: alimentazione di alta qualità (hot plug opzionale) ， può funzionare sotto 90 V ～ 265 V CA o-48 V CC.

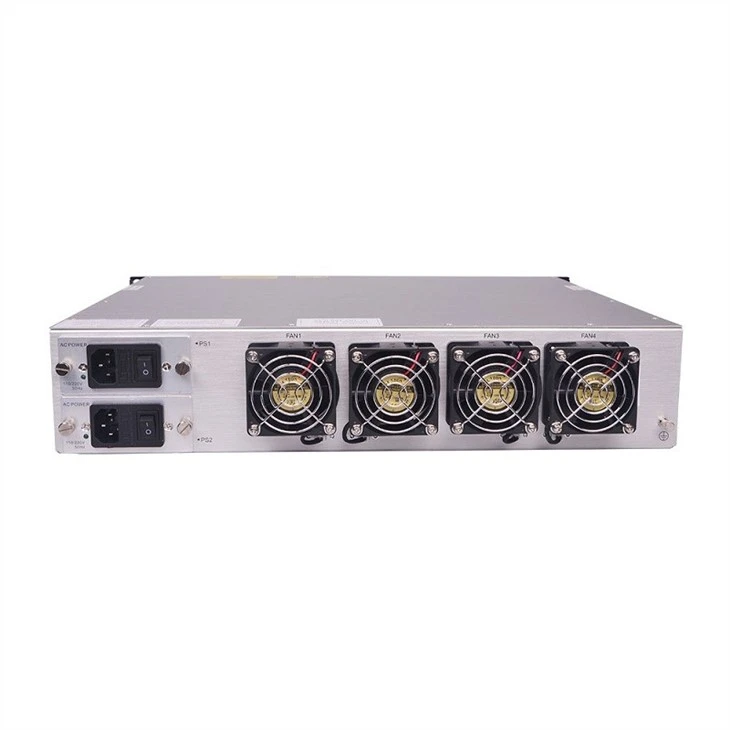

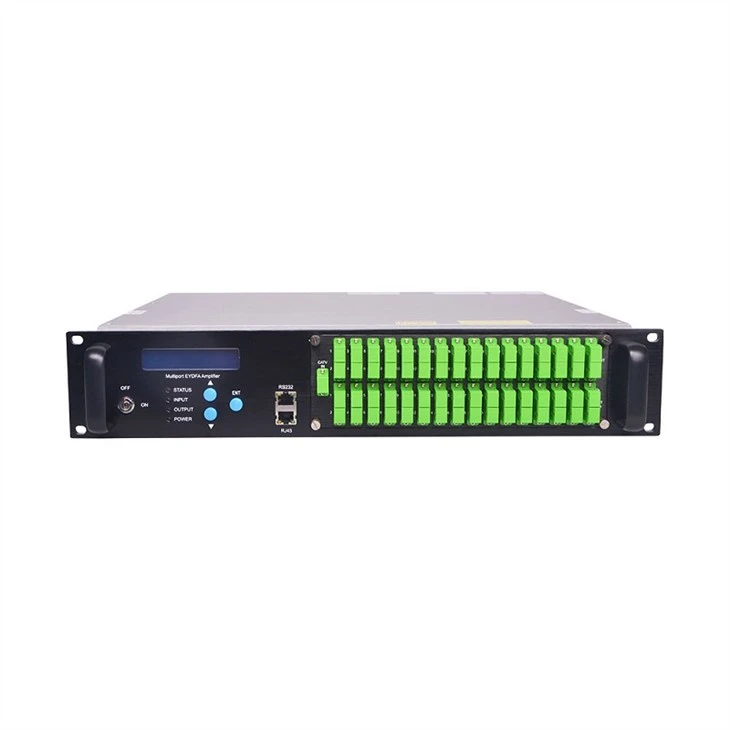

Immagine dettagliata di1550nm edfa 32 pon wdm

1550nm Edfa 32 Pon Wdm

Parametri del prodotto of1550nm edfa 32 pon wdm

No.	Articolo	Parametro tecnico			Unità	Osservazioni
No.	Articolo	min	Tipico	Max	Unità	Osservazioni
3.1.1	lunghezza d'onda	1545		1565	nm
3.1.2	Gamma di potenza in ingresso	-8		10	dBm
3.1.3	Gamma di potenza in uscita	26		40	dBm
3.1.4	Stabilità dell'output			±0.3	dBm
3.1.5	Gamma di regolazione dell'uscita		↓4.0		dBm
3.1.6	Figura di rumore		≤6		dB	Ingresso 0dBm, λ=1550nm
3.1.7	Ritorno Perdita	Ingresso		45		dB
Produzione		45		dB
3.1.8	Tipo di connettore	FC / APC, SC / APC, SC / UPC
3.1.9	C/N		51		dB	Test di GT / T 184-2002
3.1.10	C / CTB		65		dB
3.1.11	C / CSO		65		dB
3.1.12	Alimentazione elettrica	AC110V - 250V （50 Hz）； DC48V	V
3.1.13	Consumo	50	80	100	W	Dipende dalla potenza di uscita
3.1.14	Gamma di lavoro Remp	-5		55	℃
3.1.15	Max funzionante Umidità relativa	95% senza condensa	%
3.1.16	Gamma di temperature di archiviazione	-30		70	℃
3.1.17	Memoria massima Umidità relativa	95% senza condensa	%
3.1.18	Dimensione	370(L)×486(W)×88(H)	mm
3.1.19	Peso netto （Kg）	8	Kg
Doppio ingresso con interruttore ottico
3.1.20	Perdita di inserzione	1	dB
3.1.21	Interferenza del canale	55	dB
3.1.22	Cambia tempo	≤20	SM
