Nodo in fibra ottica

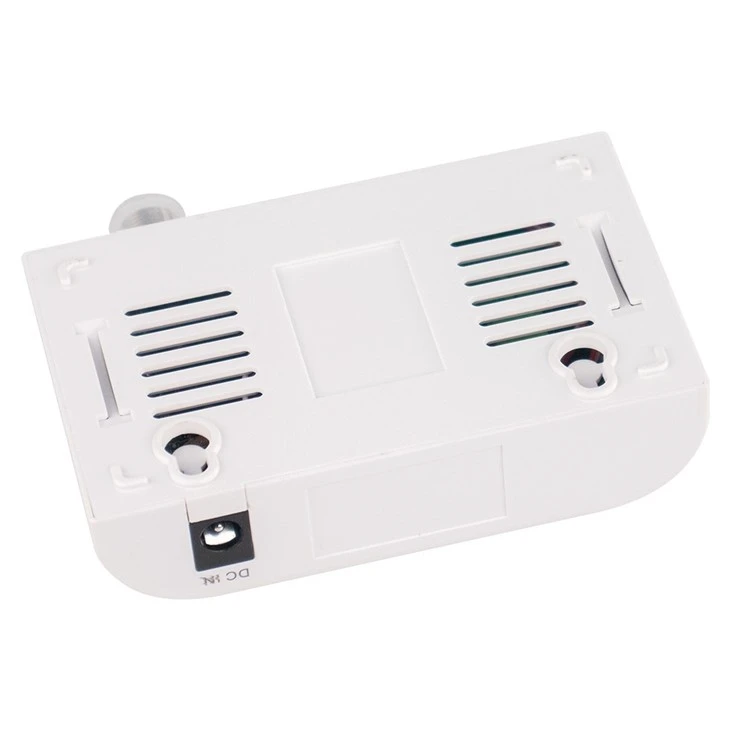

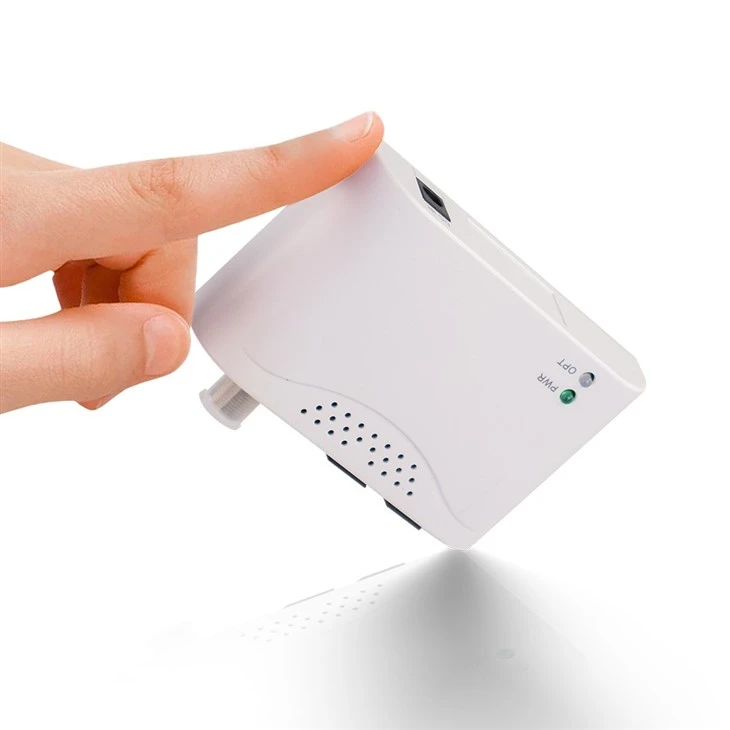

Nodo ottico in fibra sr100aw



I. Prodotto Descrizione:

Il ricevitore ottico SR100AW Fibra Optical Node è un ricevitore ottico di tipo Home progettato per soddisfare le esigenze delle moderne reti di trasmissione a banda larga HFC . La larghezza di banda di frequenza è 47-1003 MHz .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} oglia



Ii . Funzionale caratteristicas:

◇ Larghezza di banda di frequenza da 47MHz a 1003MHz con WDM incorporato;

◇ Circuito di controllo Optical AGC incorporato per garantire un livello di uscita stabile

◇ Adottare un adattatore di alimentazione di commutazione ad alta efficienza con ampia gamma di adattamento a tensione;

◇ Consumo di energia ultra-bassa di corrente e ultra-bassa;

◇ L'allarme di alimentazione ottica adotta il display dell'indicatore LED;





Ottico Specifiche del ricevitore



Ser .	Progetti	Tecnico Parametri	Nota
1	CATV ha ricevuto lunghezza d'onda	1550 ± 10 nm
2	PonLunghezza d'onda ricevuta	1310nm/1490nm/1577nm
3	Separazione del canale	>20 dB
4	Reattività della ricezione ottica	0,85a/w (1550nmvalore tipico)
5	Intervallo di potenza ottica di ingresso	-20 dbm~+2 dbm
6	Tipo di fibra	Modalità singola(9/125mm)
7	Tipi di connettore in fibra ottica	SC/APC
8	Livello di output	Maggiore o uguale a 78DBUV
9	AGC regno	-15 dbm~+2 dbm	Livello di output±2db
10	Connettore RF di tipo F.	Frazionario
11	Larghezze di banda di frequenza	47MHz -1003 MHz
12	Piatteness in banda RF	±1.5db
13	Impedenza del sistema	75Ω
14	Perdita riflessiva	Maggiore o uguale a 14 dB
15	Mer	Maggiore o uguale a 35 dB
16	Ber	<10-8





Performance WDM Note

Parametri	Notazione	Min .	Valore tipico	Max .		Unità	Condizioni di prova
Lunghezza d'onda di lavoro di trasmissione	λ1	1540	1550	1560		nm
Operativo riflesso lunghezza d'onda	λ2	1260	1310	1330		nm
	λ3	1480	1490	1500		nm
	λ4	1575	1577	1650		nm
reattività	R	0.85	0.90			A/W	PO =0 dbmλ =1550 nm
Isolamento della trasmissione	ISO1	30				db	λ=1310 e 1490 e 1577nm
Riflettanza	ISO2	18				db	λ=1550 nm
Perdita di ritorno	Rl	-40				db	λ=1550 nm
Perdite di inserzione	Il				1	db	λ=1310 e 1490 e 1577nm



Condizioni di utilizzo:

Temp: 0Grade --+45grado

Livello di umidità:40%--70% non condensante



Condizioni di stoccaggio:

Temp: -25Grade --+60grado

Livello di umidità:40%--95% non condensante



Gamma di alimentazione:

Importare: Ac 100V-~240V

Produzione: DC +5 v/500ma
