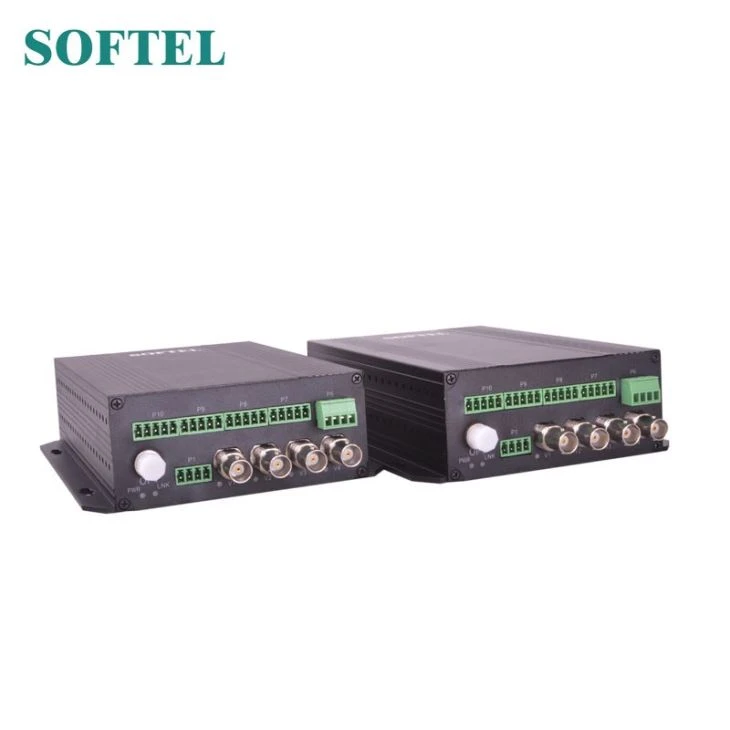

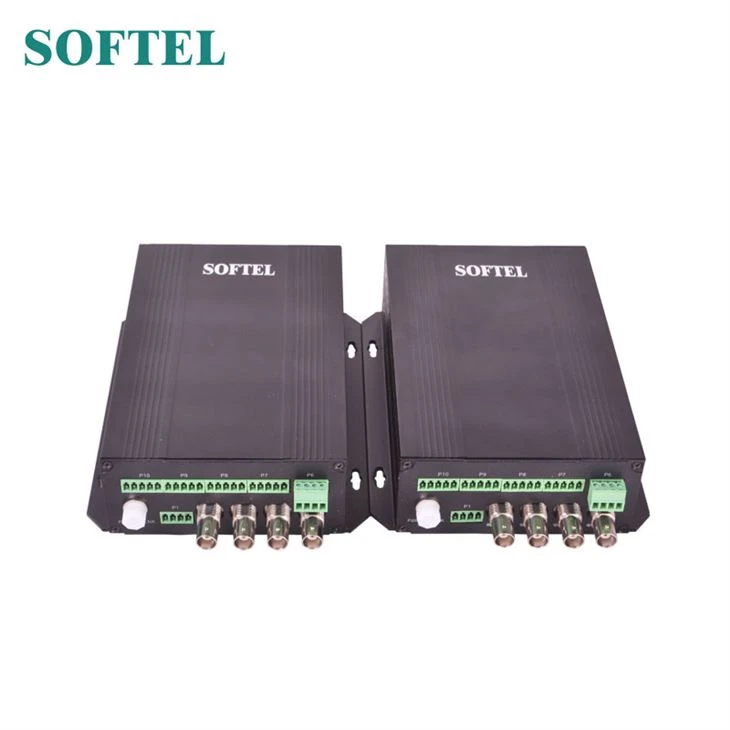

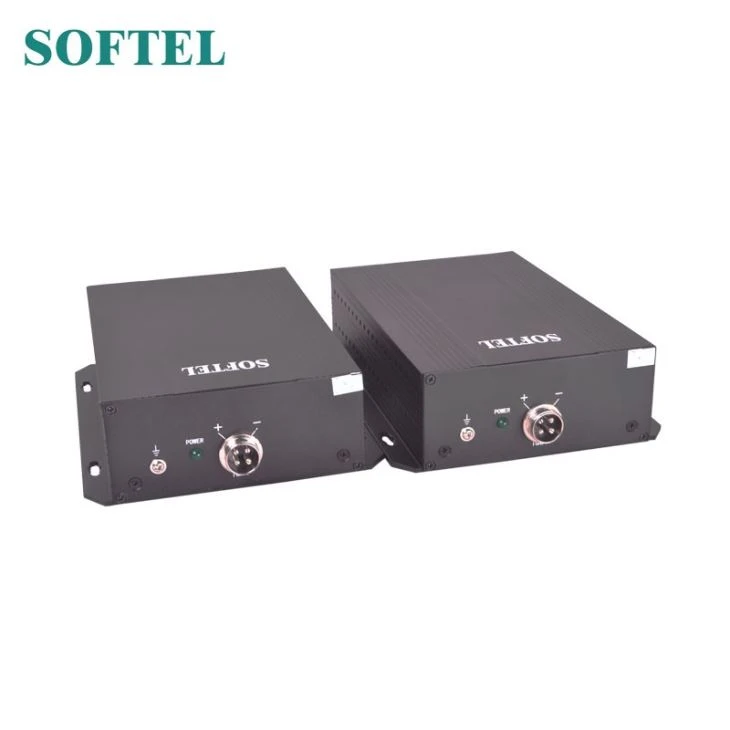

Convertitore multimediale Ethernet
Questo Ethernet Media Converter è un dispositivo di trasmissione in fibra digitale, con non-compressione di livello mondiale, tutta la tecnologia di correzione video digitale e la tecnologia di trasmissione in fibra Gigabit. Può trasmettere canali a lunga distanza, non distorsioni e in tempo reale di segnale video (o dati, audio, Ethernet, allarme, telefono se necessario) in fibra un nucleo.
Caratteristiche
1.Codifica video a 8 bit e 24 bit non compressa, tecnologia di trasmissione digitale sincrona ad alta velocità.
2. Trasmissione in fibra ottica di quattro segnali video su una fibra con dati RS485,RS232 e RS422
3. segnali(tre di ciascuno)che può essere un modo con il video o opzionalmente duplex.
4. Gamma dinamica ottica super, nessuna regolazione necessaria
5. Indicazione di stato per alimentatore, segnale ottico e video
6. Nessuna interferenza elettromagnetica, interferenza a radiofrequenza e corrente di terra
7.Trasmissione sicura garantita in un ambiente elettromagnetico scadente
8. La perdita massima di collegamento tollerabile per la fibra singola in modalità singola è 18db
9. Gamma fino a 100 km è possibile con funzionamento opzionale 1550nm
10. Operazione duplex opzionale su una fibra
Applicazione
1.Reti CCTV
2.videoconferenza
3.Sistemi di monitoraggio industriale
4.Apprendimento a distanza
Parametri di Ethernet Media Converter
Disponibilità del canale | ||
| (specificare al momento dell'ordine) | Percorso in avanti | Percorso inverso |
| Numero di canali video | 1,2 o 4 | 0 |
| Numero di canali dati | 0 o 1 | 1 |
| Numero di canali audio opzionali | 0,2,4 o 8 | 0,2,4 o 8 |
| Numero di canali dati opzionali | Da 0 a 8 | Da 0 a 8 |
Elettrico | |
Dei video | |
| Impedenza di ingresso/uscita | 75Ω composito |
| Livello di ingresso/uscita | 1Vp-p nominale |
| Connettori video | Bnc |
| Larghezza di banda (±0,5dB) | 20 Hz-20KHz |
| Rapporto segnale/rumore | >63dB |
| Linearità | <><> |
Audio | |
| Impedenza di ingresso/uscita | 48KΩ/10KΩ |
| Livello di ingresso/uscita | 2Vp-p nominale |
| Connettori audio | Morsettiera |
| Larghezza di banda (±0,5dB) | 20 Hz-20KHz |
| Rapporto segnale/rumore | >75dB |
| Linearità | <0.1% total="" harmonic=""> |
| Dati | |
| Interfaccia dati opzionale | RS232, RS485 e RS422 |
Connettore dati standard | Morsettiera |
| Velocità dati opzionale | DC-150Kbps |
| Frequenza errori bit dati | <> |
| Ethernet | |
| Interfaccia Ethernet | 10/100 Base-T |
| Connettore dati standard | RJ45 |
| Velocità dati opzionale | 100M% |
| Chiusura contatto | |
| Interfaccia fisica | Terminali standard del settore |
| Segnale di ingresso | Qualsiasi allarme attivo o passivo, ingresso Chiusura contatto, supporta i pulsanti TTL,RS-232/422/485 o switch passivo |
| Segnale di uscita | Qualsiasi allarme attivo o passivo, ingresso Chiusura contatto, supporta TTL,RS-232/422/485 o ingresso contatto relè |
| Ottico | |
| Lunghezza d'onda del trasmettitore | 1310nm o 1550nm |
| Potenza coppia trasmettitore | Diverse opzioni sono disponibili da 4dB a -4dB |
| Sensibilità del ricevitore | <> |
| Connettori ottici | ST,FC e SC sono opzionali |
| Collega budget | Da 22dB a 30dB a 1310nm o 1550nm |
| Tipo di fibra | fibra monosore, fibra singola |
| Distanza di trasmissione | modalità singola 100Km |
Nota: Sono possibili molte combinazioni di tipi e livelli e tipi di laser e sensibilità. Contatta N-NET per i dettagli È anche possibile configurare l'unità come 8 audio,0 dati o 0 dati audio 8. | |
| Caratteristica fisica | |
| Tensione di ingresso | AC220/DC-5V |
| Temperatura | -25 gradi centigradi |
| Umidità | 0-95% (non condensante) |
| Induzione | EN50130-5, 1995 |
| Febbre delle maree | BS2011 |
| Dimensione | 110mm(W)×174mm(D)×47mm(H)firmware per l'installazione non incluso |
| Chassis Consumo corrente 0,75Amp per video a 4 canali e dati a 1 canale | |
