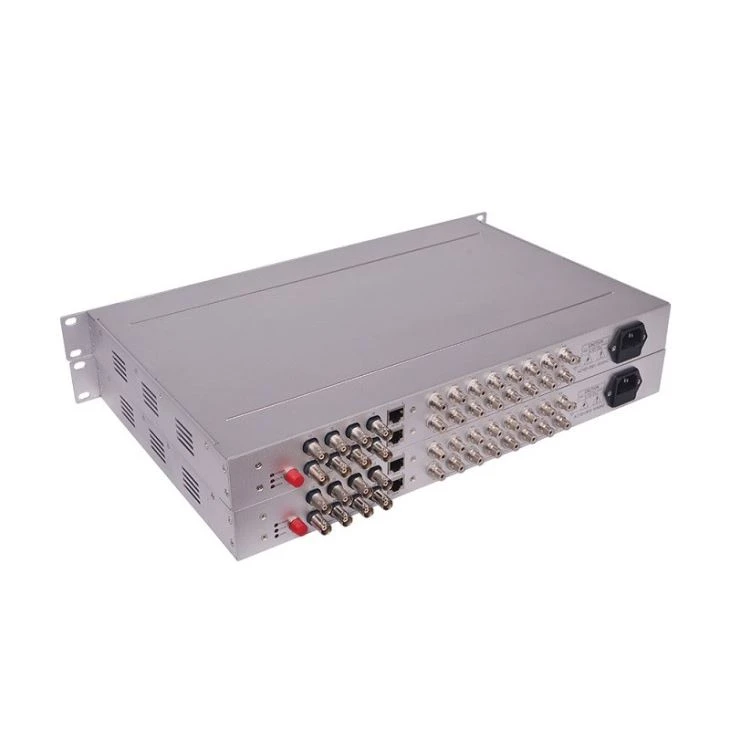

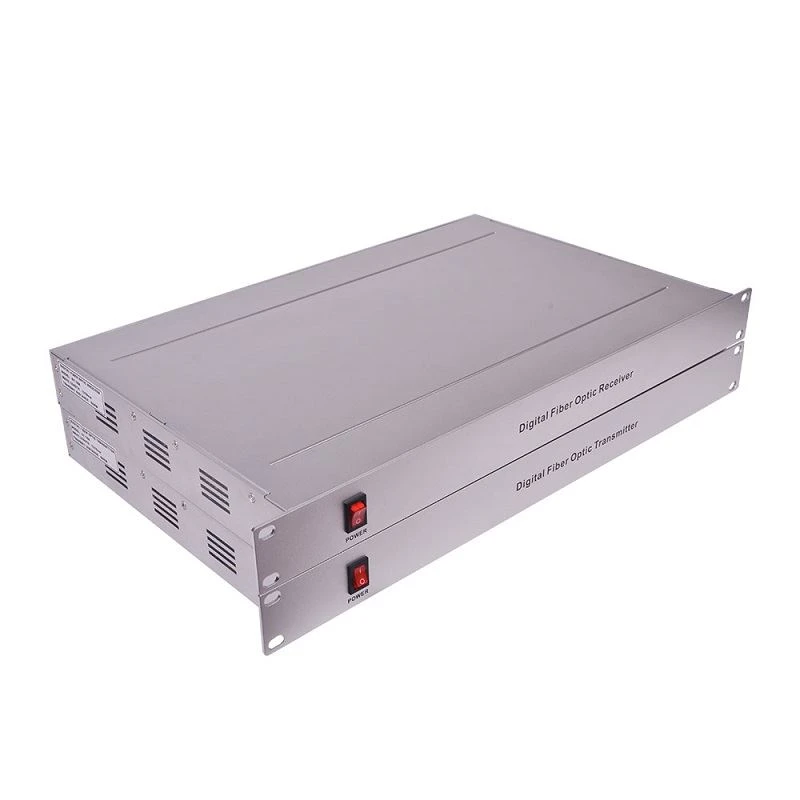

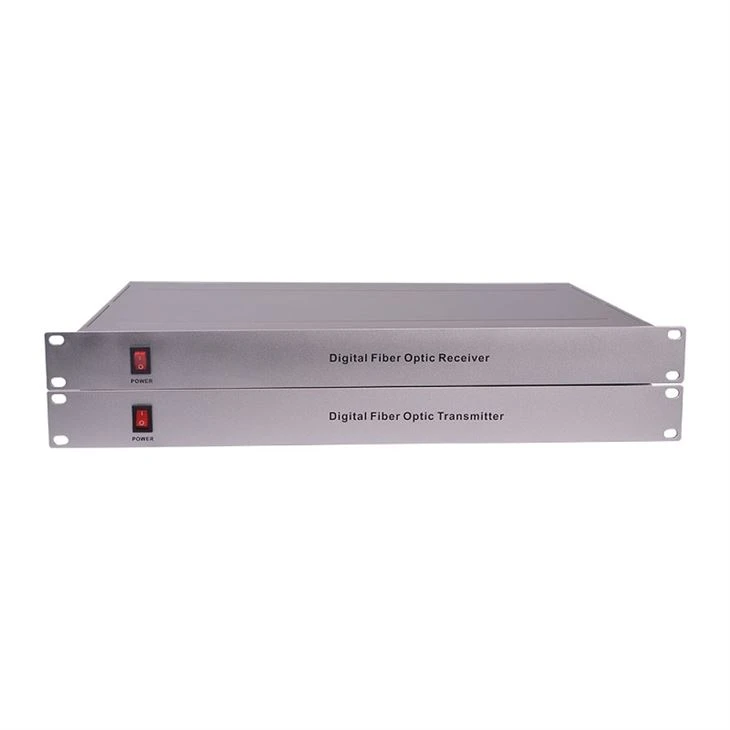

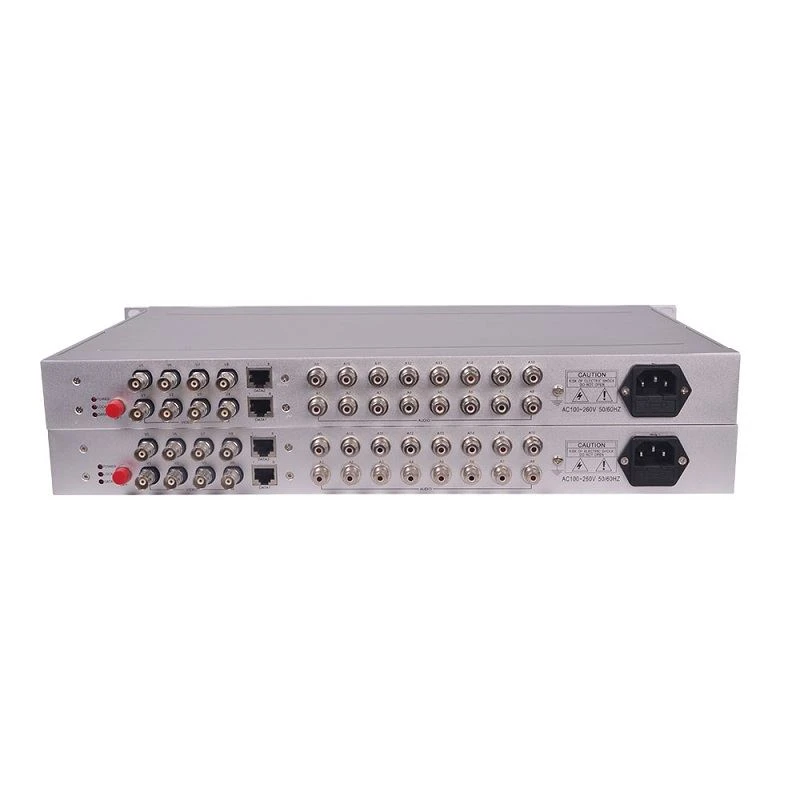

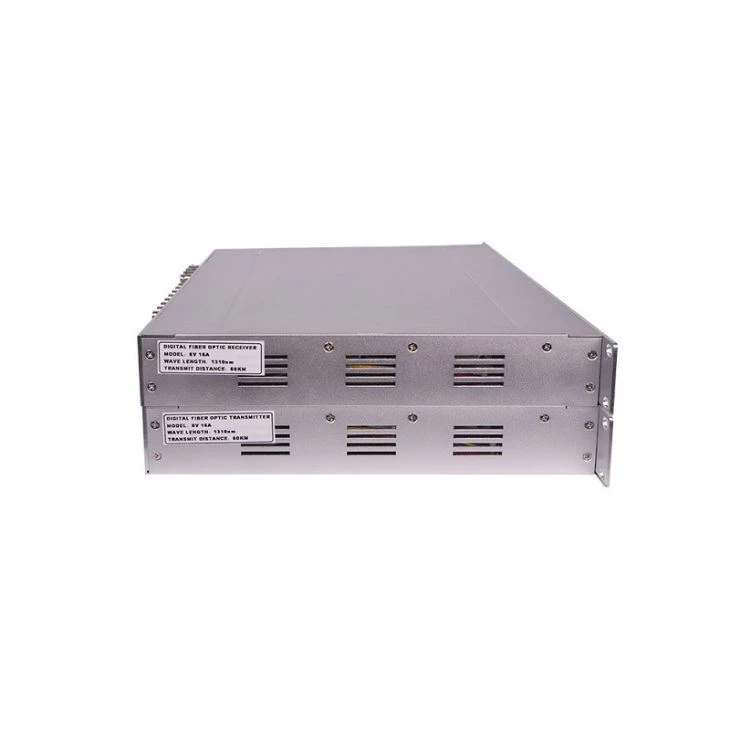

Convertitore di supporti ottici in fibra
Fiber Optical Media Converter adotta la codifica video digitale e la tecnica WDM per soddisfare la trasmissione in fibra ottica di alta qualità per gli utenti. Questo modello di ricetrasmettitore ottico include video digitale a senso unico in fibra singola, video in fibra singola 64, 128 percorsi audio e dati uni-direction e complicazione bidirezionale.
Caratteristiche
Adotta la codifica video digitale 10Bit, può raggiungere la qualità di trasmissione del video/audio broadcast secondario.
Questo Fiber Optical Media Converter è automaticamente compatibile con la modalità video PAL/NTSC/SECAM.
Nessuna interferenza incrociata del ricetrasmettitore ottico modulato dalla frequenza analogica modulata.
Codifica audio digitale PCM a 24 cifre.
I dati supportano l'interfaccia di RS-232, RS-422, RS-485, Manchester, segnale di commutazione di alimentazione, Ethernet da 10-100M e così via. Inoltre, ha il protocollo principale di comunicazione dei dati.
Multi-modalità 0-5Km.
Modalità singola: 0-20Km, 0-40 Km, 0-60 Km, 0-80 Km, 0-100Km.
Applicazione 0Km, insaturi e senza necessità di modulare
Supporta la funzione net circle self-heal di tipo a cascata.
Tecnica anti-thunder di terza elementare.
Costruzione di rete flessibile, telaio a cassetta modulo, struttura indipendente o involucro 1U standard opzionale.
Applicazioni
Video, sistema di trasmissione audio di CATV.
Autostrada, monitoraggio del traffico e sistema di comunicazione.
La comunità della città monitora intelligente, comunica il sistema.
Mercato, area industriale e mineraria, sistema elettronico di monitoraggio della sicurezza.
Sistema di comunicazione militare.
Rete universitaria, videoconferenza, sistema video di trattamento medico.
Indice tecnico di Fiber Optical Media Converter
Parametro |
Indice | ||
Funzione video |
Codifica |
(Bit) |
10 |
Frequenza di campionamento |
(MHz) |
15.36 | |
Larghezza banda |
(MHz) |
8 | |
Dg |
(%) |
<1> | |
Dp |
(°) |
<1> | |
| ≤0,5 (tipico) | |||
Ft |
(%) |
<0.5> | |
Snr |
(dB) |
>67 (pesatura) | |
Resistenza di ingresso/uscita |
(Ω) |
75 (Disequilibria) | |
| Livello di ingresso/uscita | 1.0Vp-p | ||
| Porta video | Bnc | ||
Funzione audio |
Frequenza di campionamento |
(KHz) |
52.3 |
Risposta di frequenza |
(KHz) |
10 Hz-20KHz | |
Codifica |
(Bit) |
24 | |
Snr |
(dB) |
>85 | |
Resistenza all'ingresso/uscita audio |
(Ω) |
600, 10K, 47K squilibrio (equilibrio) | |
Distorsione non lineare |
(%) |
<1,> | |
Caratteristica Dati |
Interfaccia fisica |
Scudo supera 5type RJ45 |
|
| direzione dei dati | Avanti/inverti /Bi -direzione | ||
| modulo dati | RS232/RS422/RS485/Manchester | ||
Tasso |
(Kbps) |
0 - 256 | |
Caratteristica ottica |
Interfaccia fisica |
SC/UPC, SC/APC, FC/UPC, FC/APC, ST/PC |
|
tipo di fibra ottica |
(m) |
Modalità singola: 9/125 | |
| Multi-mode: 62.5/125 | |||
Lunghezza d' onda |
(nm) |
Modalità singola: 1310/1550 | |
| Modalità multi: 850/1300 | |||
Sensibilità del ricevitore |
(dBm) |
-35(1 serie di video route) | |
| -28(più di 2 sistemi audio di percorso) | |||
Collegamento ottico |
(dB) |
≤25 (1 instradare l'audio) | |
Caratteristica generale |
Alimentazione |
(V) |
90-265 potenza della città |
Temperatura di lavoro |
(C) |
-40 - 65 USD | |
Temperatura di conservazione |
(C) |
-40 - 85 USD | |
Umidità di lavoro |
(%) |
0 95 USD (non condensazione) | |
| Guasto doppio medio-tempo-a-doppio | >100.000 ore | ||
| Dimensioni, peso | 1U: 482(W)×280mm(L)×44mm(H), ≤3Kg | ||
| 5U: 482mm(W)×242mm(L)×222mm(H), ≤8Kg | |||
| al massimo 16 slot, 64 video in percorso | |||
| Tipo di scheda inserto modulo | 222mm(W)×210mm(L)×28mm(H)(1 slot), ≤1Kg | ||
| 222mm(W)×210mm(L)×51mm(H)(2 slot), ≤1.5Kg | |||
