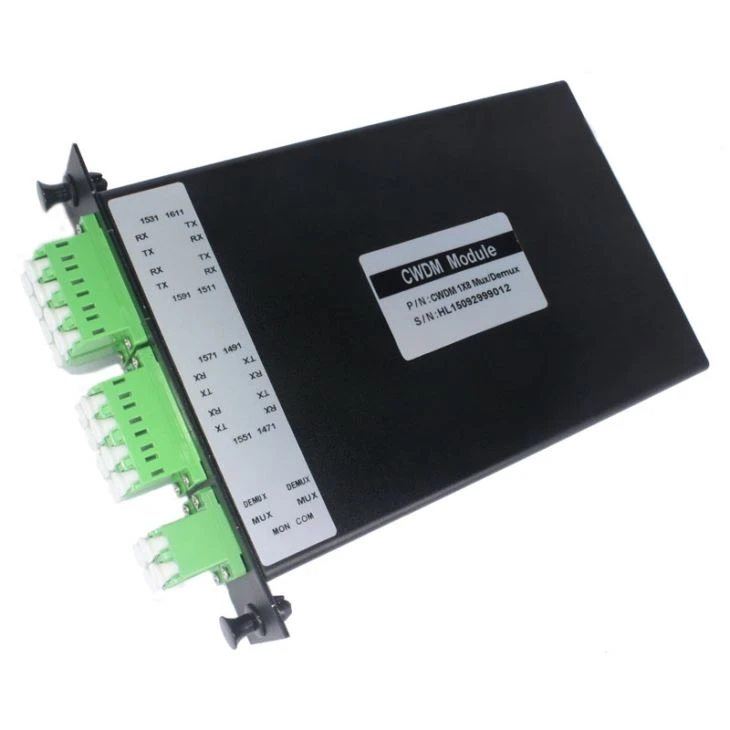

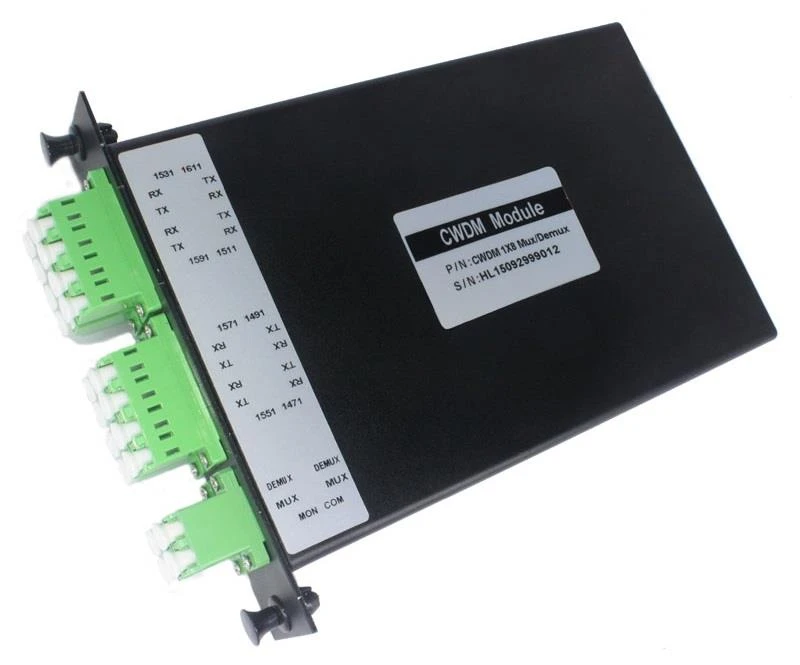

8 Canale CWDM MUX
8 Canale CWDM MUX
Il modulo CWDM ABS BOX viene normalmente utilizzato in 1 U Rack Mount. Di solito ci sono due tipi, un tipo è MUX, l'altro è Demux. Inoltre, esiste un tipo speciale, ovvero MUX / DEMUX in un modulo scatola ABS.
Caratteristiche del 8 canale CWDM MUX
La banda passante è ampia.
L'isolamento del canale è elevato.
Presenta Epoxy free su passaggio ottico.
Applicazione
È applicabile per la rete WDM, l'applicazione cellulare e l'amplificatore ottico in fibra.
specificazioni
parametri | 8 Canale CWDM MUX | |||
MUX | DEMUX | |||
Perdita di inserzione (dB) | ≤2.5 | |||
Lunghezza d'onda del canale (nm) | 1270-1610 o 1271-1611 | |||
Distanza tra i canali (nm) | 20 | |||
Banda passante (@ -0. 5 larghezza di banda dB) (nm) | ±7.5/±6.5 | |||
Uniformità del canale (dB) | ≤1.0 | |||
d'inserimento | Canale adiacente | N/A | GG gt; 30 | |
Canale non adiacente | N/A | GG gt; 40 | ||
Ripple banda passante (dB) | GG lt; 0. 3 | |||
Sensibilità alla temperatura di perdita di inserzione (dB / ℃) | GG lt; 0. 005 | |||
Variazione della temperatura della lunghezza d'onda (nm / ℃) | GG lt; 0. 002 | |||
Perdita dipendente dalla polarizzazione (dB) | GG lt; 0. 1 | |||
Dispersione della modalità di polarizzazione (ps) | GG lt; 0. 1 | |||
Perdita di ritorno (dB) | GG gt; 45 | |||
Direttività (dB) | GG gt; 50 | |||
Potenza ottica massima (mw) | 300 | |||
Temperatura di esercizio (℃) | -5 ~ +75 | |||
Temperatura di conservazione (℃) | -40 ~ +85 | |||
Dimensione del pacchetto (mm) | 100*80*10 | |||
Etichetta sexy: 8 canale cWDM MUX, Cina, produttori, fornitori, fabbrica, commercio all'ingrosso
