Trasmettitore ottico 1550

1550 Optical Transmitter è un trasmettitore esterno in fibra ottica

Invia la tua richiesta

introduzione al prodotto

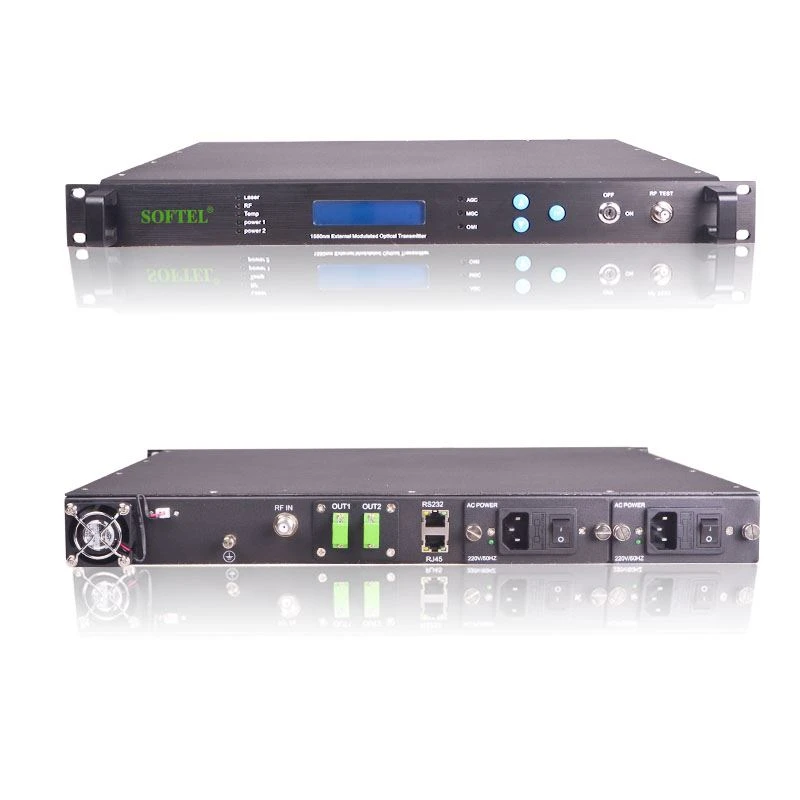

Trasmettitore ottico 1550

Esposizione del prodotto

Trasmettitore ottico 1550-1550trasmettitore ottico modulato esterno nm che è il prodotto di più alto livello. Adottare larghezza di linea stretta (tip.=0.3MHz) e DFBlaser importato a basso rumore come sorgente;

Adottare un modulatore esterno LiNbO3 lineare elevato come modulatore di segnale RF, con speciali tecnologie CTB, CSO, controllo della soglia SBS doppia ad alta frequenza ecc.; progettato per reti di trasmissione a lunga distanza.

Caratteristiche

•Alte prestazioni: tecnologia modulata esternamente, nessun chirp laser, bassa distorsione di dispersione, alto rapporto di estinzione, con caratteristiche eccellenti entro 40~{1}}MHz.

•La larghezza di banda ridotta ({0}},65 MHz), il rumore più basso, il laser a onda continua DFB è propizio per ridurre l'influenza della dispersione.

•La larghezza di banda operativa è fino a 47~862MHz (47~1080 MHz).

•CNR Maggiore o uguale a 53dB e CTB eccellente, indice CSO.

•SBS: 13~18dBm regolabile.

•Lunghezza d'onda standard ITU, ±200GHz (±1.6nm) regolabile.

•La modalità AGC/MGC è opzionale in loco. OMI può essere ottimizzato in loco.

•Perfetta interfaccia di comunicazione RS232.

•Funzione avanzata di gestione della rete SNMP.

•1 più 1 alimentazione di riserva, commuta automaticamente.

•Autocontrollo della temperatura dell'involucro.

•Ottimo rapporto P/P.

Applicazioni

1. Testata CATV.

2. FTTH, FTTx PON, RFOG ecc.

3. IPQAM ecc. Servizio di inserimento dati ristretto.

4. Migliorare la flessibilità e la convertibilità della lunghezza d'onda della rete.

5. Sfruttare appieno le risorse in fibra ottica esistenti per ottenere l'aggiornamento della rete e l'espansione della capacità.

6. Sistema DWDM, dorsale CATV super capacità e rete metropolitana.

Specifica

Prestazione			Indice		Supplemento
Caratteristica ottica	Lunghezza d'onda operativa	(nm)	1548~1563		ST1550EC
	Lunghezza d'onda operativa	(nm)	ITU-TG.692		ST1550EU
	Lunghezza d'onda ADJ. gamma	(nm)	± 1,6 (± 200 GHz)		ST1550EC
	Lunghezza d'onda ADJ. modalità		±0 0,05 nm a passi		ST1550EU
	Stabilità della lunghezza d'onda	(Pm/ grado)	-1~0		Tc=20~70 gradi
	Larghezza della linea	(MHz)	Tipo.=0.65		FWHM(△λ), (-3dB a larghezza intera)
	Rapporto di soppressione della modalità laterale	(dB)	Maggiore o uguale a 45		SMSR
	Intensità di rumore equivalente		Minore o uguale a -160		RIN(20~1000MHz)
	Numero della porta di uscita		2		Facoltativo4,6
	Potenza di uscita	(dBm)	10, 8.5, 7.0, 4.5		2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Perdita di ritorno	(dB)	Maggiore o uguale a 50
	Connettore ottico		FC/APC		SC/APC, LC/APC opzionali
Funzione RF	Larghezza di banda di lavoro	(MHz)	47~862
	Livello di ingresso	(dBmV)	18~28		AGC
	piattezza	(dB)	Minore o uguale a ±{0}}.75		47~862MHz
	Perdita di ritorno	(dB)	>16
	Impedenza di ingresso	(Ω)	75
	Porta RF		F-Femmina
Funzione di collegamento	Canale di trasmissione		PAL-D/60CH	PAL-D/99CH
	CNR1	(dB)	Maggiore o uguale a 53.0	Maggiore o uguale a 51,5	Di schiena
	CNR2	(dB)	Maggiore o uguale a 51,5	Maggiore o uguale a 49,5	Fibra ottica da 65 km, 0dBm in ricezione
	CTB	(dB)	Maggiore o uguale a -65	Maggiore o uguale a -65
	CSO	(dB)	Maggiore o uguale a -65	Maggiore o uguale a -65
	SBS frenare	(dBm)	13~18		Regolabile
Caratteristica generale	Interfaccia di gestione della rete SNMP		RJ45
	Interfaccia di comunicazione		RS232
	Alimentazione elettrica	(VCA)	90~265		50/60 Hz
	Alimentazione elettrica	(VCC)	-48		30~72VCC
	Consumo di energia	(W)	50		Il potere unico funziona
	Temp. lavoro	( livello )	-5~65		Temp. macchina controllare automaticamente
	Temp. di conservazione	( livello )	-40~85
	Umidità relativa di esercizio	( per cento )	5~95
	taglia	(")	19×14.5×1.75		Tipo S
	taglia	(")	19×17.9×1.75		Tipo L
