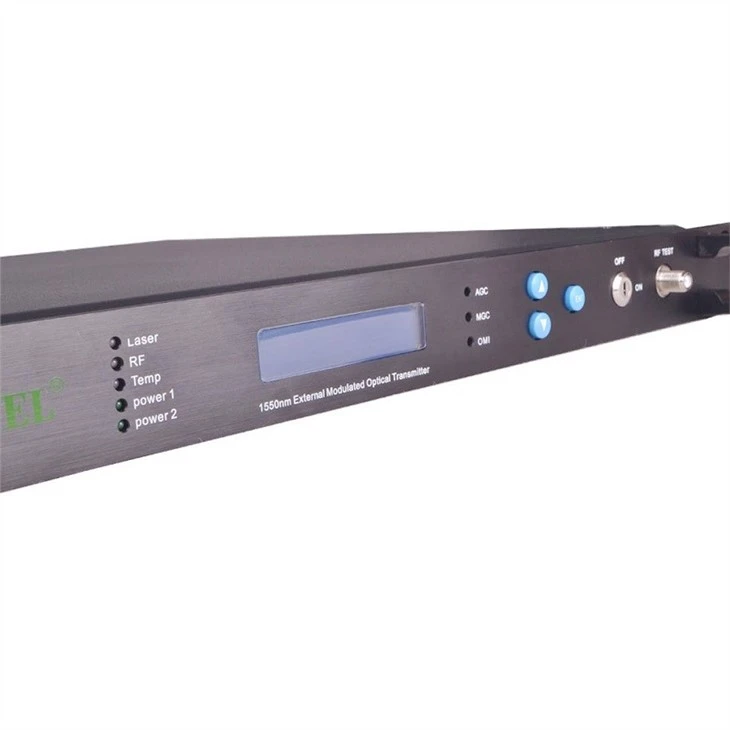

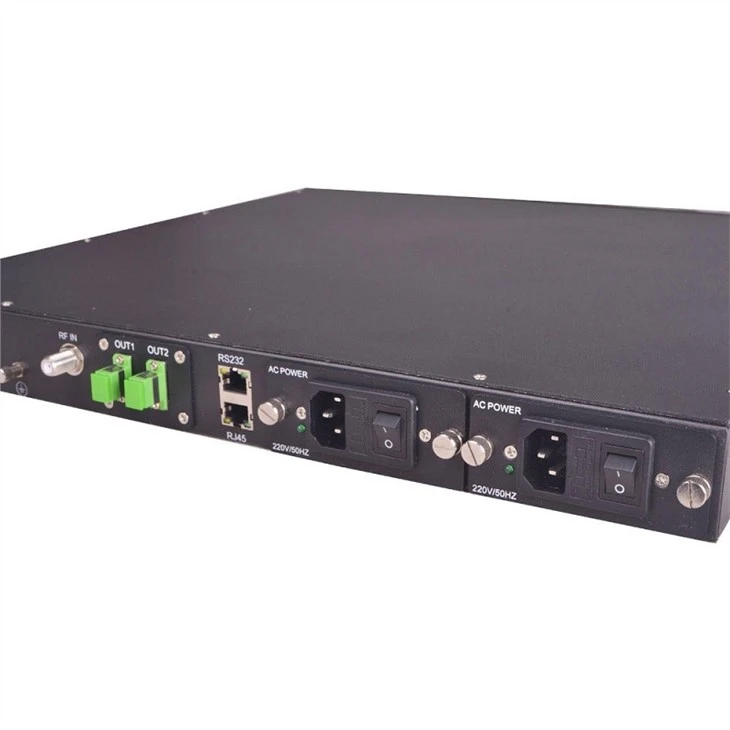

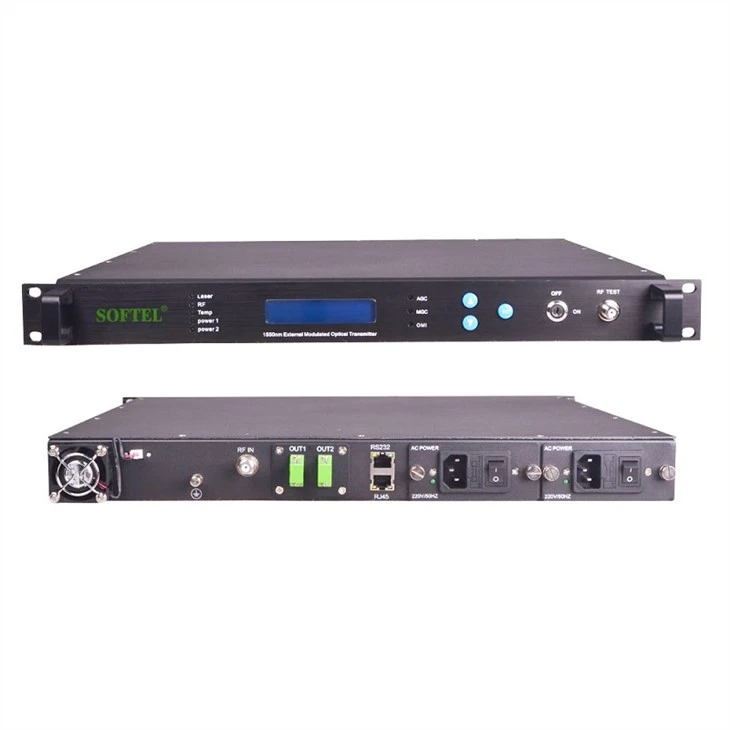

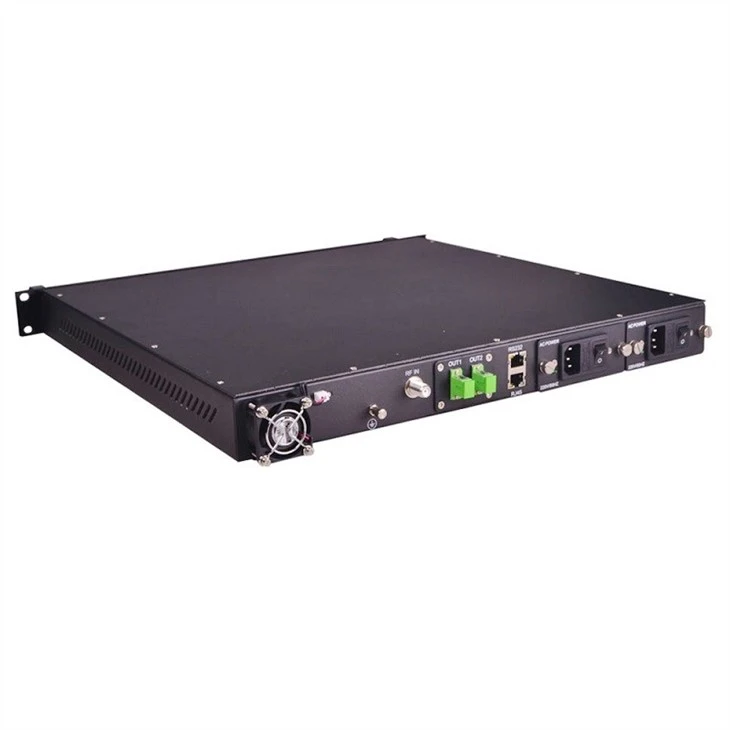

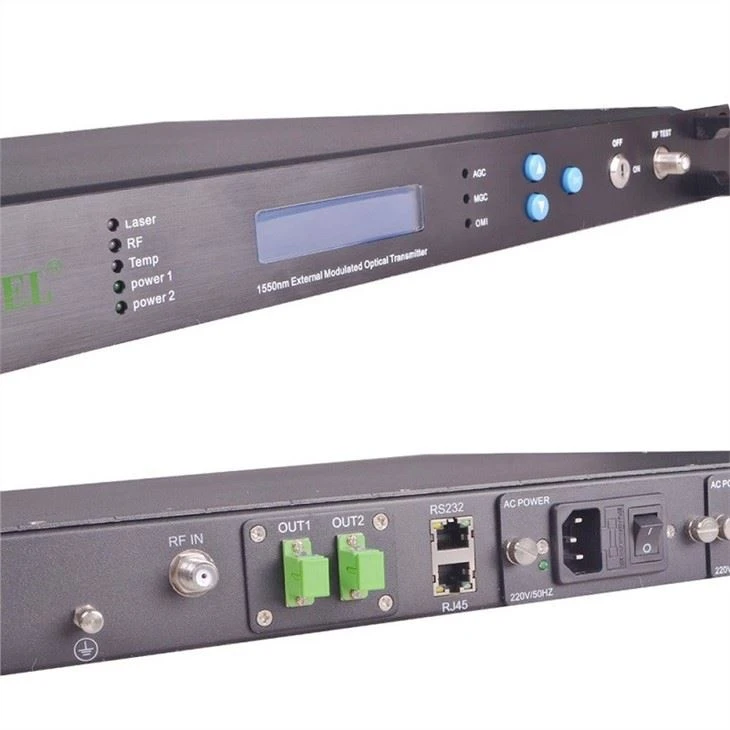

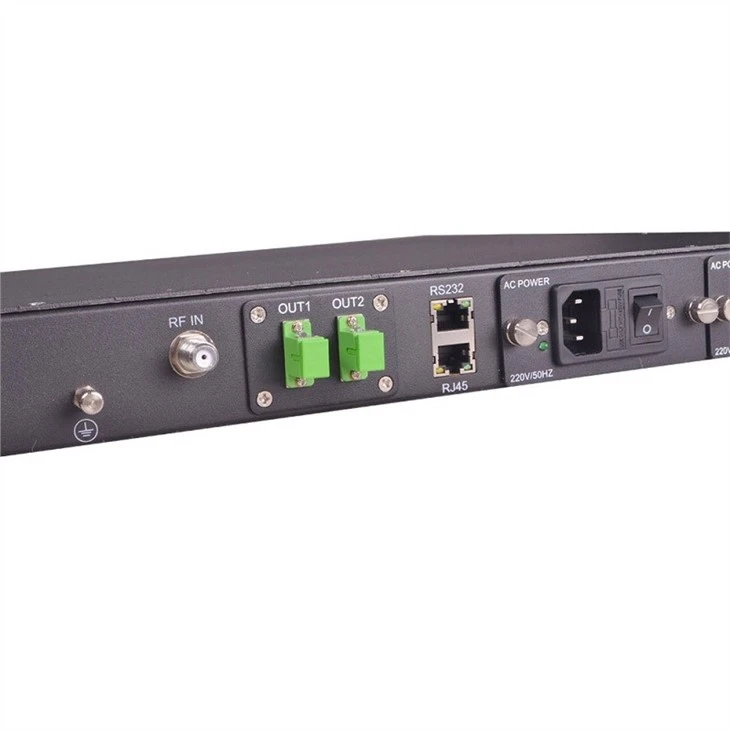

Trasmettitore esterno da 1550 nm

Trasmettitore in fibra ottica esterna da 1550 nm



Trasmettitore in fibra ottica esterna da 1550 nm è l'apparecchiatura principale nel sistema di rete RFTV. RFTV è una trasmissione video analogica e digitale unidirezionale. Adotta la modalità di modulazione ad alta efficienza per l'onda di vettore RF e la sua economia, flessibilità e validità della larghezza di banda è al di là del confronto tra IPTV. Adottando la modalità di accesso EPON, Gepon o P2P per realizzare Triple-Play e FTTX, RFTV Broadcasting Network in lunghezza d'onda ottica da 1550 nm svolge ancora un ruolo importante.





Parametri tecnici





Prestazione			Indice	Supplemento
Caratteristica ottica	Lunghezza d'onda operativa	(NM)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Lunghezza d'onda agg. allineare	(NM)	± 1,6 (± 200 GHz)	ST1550EC
	Lunghezza d'onda agg. modalità		± 0. 05nm Stepping	ST1550EU
	Stabilità della lunghezza d'onda	(PM\/ laurea)	-1~0	TC =20 ~ 70 gradi
	Linea	(MHz)	Tip. =0. 65	Fwhm (△ λ), (-3 db fullwidth)
	Rapporto di soppressione della modalità laterale	(DB)	Maggiore o uguale a 45	Risposta SMS
	Intensità di rumore equivalente		Meno o uguale a -160	Rin (20 ~ 1000MHz)
	Numero di porta di output		2	Opzionale 4,6
	Potenza di uscita	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Perdita di ritorno	(DB)	Maggiore o uguale a 50
	Connettore ottico		FC\/APC	Opzionale SC\/APC, LC\/APC
Funzione RF	Larghezza di banda di lavoro	(MHz)	47~862
	Livello di input	(DBMV)	18~28	AGC
	Planarità	(DB)	Meno o uguale a ± 0. 75	47 ~ 862 MHz
	Perdita di ritorno	(DB)	>16
	Impedenza di input	(Ω)	75
	Porta RF		F-Femmina
Funzione di collegamento	Canale di trasmissione		Pal-D\/60CH
	CNR1	(DB)	Maggiore o uguale a 53. 0	Schiena contro schiena
	CNR2	(DB)	Maggiore o uguale a 51,5	65km Fibra ottica, 0 dbm riceve
	CTB	(DB)	Maggiore o uguale a -65
	CSO	(DB)	Maggiore o uguale a -65
	SBS trattenere	(DBM)	13~18	Regolabile
Funzione generale	Interfaccia di gestione della rete SNMP		RJ45
	Interfaccia di comunicazione		Rs232
	Alimentazione elettrica	(VAC)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72vdc
	Consumo di energia	(W)	50	Works single Power
	Temp.	( grado )	-5~65	Temp. Macchina. controllare automaticamente
	Temperatura di archiviazione.	( grado )	-40~85
	Umidità relativa operativa	(%)	5~95
	misurare	(")	19×14.5×1.75	Tipo s
			19×17.9×1.75	Tipo L.





Funzione del prodotto

• Alte prestazioni: tecnologia modulata esternamente, nessuna chirp laser, bassa distorsione di dispersione, elevato rapporto di estinzione, con eccellenti caratteristiche all'interno di 40 ~ 862 MHz.

• La larghezza di banda stretta (0. 65MHz), il rumore inferiore, il laser a onda continua DFB, è propizio per ridurre l'influenza della dispersione.

• La larghezza di banda operativa è fino a 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR maggiore o uguale a 53 dB e eccellente CTB, indice CSO. • SBS: 13 ~ 18dbm regolabile.

• Lunghezza d'onda standard ITU, ± 200 GHz (± 1,6 nm) regolabile.

• La modalità AGC\/MGC è facoltativa su spot. OMI può essere ottimizzato in spot.

• Interfaccia di comunicazione RS232 perfetta.

• Funzione di gestione della rete SNMP avanzata.

• 1+1 backup dell'alimentazione, commuta automaticamente.

• Temperatura dell'involucro automatico.

• Eccellente rapporto P\/P.



Applicazione
