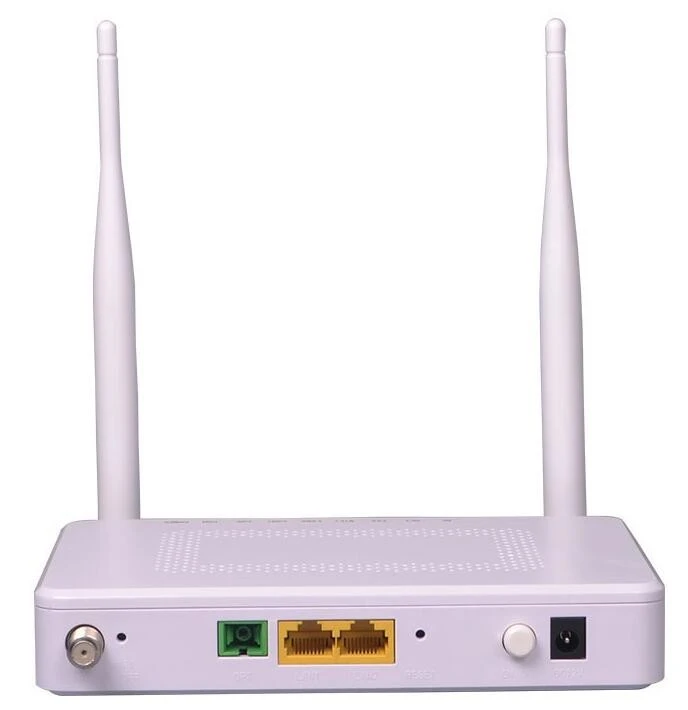

ONU 1GE 1FE CATV Wifi

Modello del prodotto

Specifica del prodotto

Chipset

Memoria SDRAM

ONT-2GF-RFW

1 G/EPON+1GE+1FE WiFi CATV

Realtek

64 MB

Articolo tecnico

ONT-2GF-RFW

Interfaccia PON

1 porta G/EPON (EPON PX20+ e GPON Classe B+) Sensibilità di ricezione: inferiore o uguale a -28dBm

Potenza ottica di trasmissione: 0~+4dBm

Distanza di trasmissione: 20KM

Lunghezza d'onda

Tx1310nm,Rx1490nm e 1550nm

Interfaccia ottica

Connettore SC/APC (fibra di segnale con WDM)

Interfaccia LAN

Interfacce Ethernet autoadattative 1 x 10/100/1000Mbps e 1 x 10/100Mbps. Completo/mezzo, connettore RJ45

Interfaccia Wi-Fi

Conforme a IEEE802.11b/g/n Frequenza operativa: 2.400-2.4835GHz supporta MIMO, velocità fino a 300Mbps 2T2R,2 antenna esterna 5dBi

IEEE802.11b/g/n (potenza TX: 20 dBm/19 dBm/18 dBm) Supporto: SSID multipli Canale: 13 Tipo di modulazione: DSSS, CCK e OFDM

Schema di codifica: BPSK, QPSK, 16QAM e 64QAM

Interfaccia CATV

RF, potenza ottica: +2~-18dBm Perdita di riflessione ottica: maggiore o uguale a 45 dB

Lunghezza d'onda di ricezione ottica: 1550±10nm

Intervallo di frequenza RF: 47~1000 MHz, impedenza di uscita RF: 75Ω Livello di uscita RF: maggiore o uguale a 90 dBuV (ingresso ottico -7dBm)

Intervallo AGC: 0~-7dBm/-2~-12dBm/-6~-18dBm

MER: maggiore o uguale a 32 dB (-14 dBm ingresso ottico), > 35 (-10 dBm)

GUIDATO

7, Per lo stato di POWER, LOS, PON, GE, FE, WiFi, CATV

Condizioni operative

Temperatura: 0 gradi -+50 gradi

Umidità: 10%-90% (senza condensa)

Condizioni di conservazione

Temperatura: -30 gradi -+60 gradi

Umidità: 10%-90% (senza condensa)

Alimentazione elettrica

CC 12 V/1 A

Alimentazione elettrica

Inferiore o uguale a 6,5 ​​W

Dimensione

185 mm×120 mm×34 mm (L×L×A)

Peso netto

00,29 kg

Tipo di porta

Funzione

PON

Tipo SC/APC, cavo in fibra ottica monomodale con WDM

GE, FE

Collega il dispositivo alla porta Ethernet tramite cavo RJ-45 cat5.

RST

Premi il pulsante di ripristino e attendi1-5secondi per riavviare il dispositivo e ripristinare le impostazioni predefinite di fabbrica.

CC 12 V

Collegare con l'adattatore di alimentazione.

CATV

connettore RF.

Accensione/spegnimento

Accensione/spegnimento.

Funzionalità chiave del software

Modalità EPON/GPON

Doppia modalità, può accedere a OLT EPON/GPON (HUAWEI, ZTE, FiberHome, ecc.).

Modalità software

Modalità bridging e routing.

Livello2

Bridge 802.1D e 802.1ad, Cos 802.1p, VLAN 802.1Q.

Livello3

IPv4/IPv6, client/server DHCP, PPPoE, NAT, DMZ, DDNS.

Multicast

IGMPv1/v2/v3, snooping IGMP.

Sicurezza

Controllo del flusso e delle tempeste, rilevamento del loop.

Gestione CATV

Supporta la gestione CATV.

Wifi

IEEE802.11b/g/n (potenza TX: 20 dBm/19 dBm/18 dBm), Autenticazione fino a 300 Mbps: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES).

Firewall

Filtraggio basato su ACL/MAC/URL.

O&M

WEB/TELNET/OAM/OMCI/TR069, supporta il protocollo OAM/OMCI privato e la gestione di rete unificata di VSOL OLT.
