Tocca a 8 vie esterni
CATV Tap a 8 vie esterno è uno splitter TV via cavo a 8 vie esterno, che è un dispositivo di distribuzione del segnale TV via cavo installato all'aperto. Può distribuire uniformemente il segnale TV via cavo da un ingresso alle 8 porte di uscita mantenendo la stabilità e l'isolamento del segnale su ciascuna porta. Ha proprietà protettive per uso esterno, può adattarsi a diverse condizioni climatiche ed è ampiamente utilizzato negli scenari di trasmissione di trasmissione di segnali esterni delle reti TV via cavo.
Il principio di lavoro del rubinetto CATV a 8 vie esterno si basa sulla distribuzione del segnale e sulla tecnologia di isolamento:
Il segnale RF TV via cavo di ingresso (inclusi TV, dati, ecc.) Prima entra nel suo circuito di accoppiamento interno e attraverso una specifica progettazione di abbinamento di impedenza, il segnale principale è distribuito uniformemente alle 8 porte di uscita in base al rapporto preimpostazione per garantire che ciascuna porta ottenga una potenza del segnale stabile.
Allo stesso tempo, il dispositivo ha elementi di isolamento integrati per evitare l'interferenza del segnale tra ciascuna porta di uscita (come l'interazione dei segnali di ritorno) e protegge il circuito interno attraverso strutture di protezione esterna (come gusci impermeabili e resistenti alla temperatura) per garantire un funzionamento continuo e stabile nell'ambiente esterno.
Descrizione
1. Bassa perdita di inserimento.
2. Perdita e isolamento elevati di ritorno.
3 guscio alluminizzato, resistente alla corrosione.
4 alloggi per impieghi pesanti con design impermeabile e anticorrosivo.
5. Shielding factor: >110 dB
Prestazioni elettriche dei rubinetti CATV all'aperto
|
Tocca Valore
|
db |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
Inserzione
In-out
(-db max) |
Frequenza (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
Tocca la perdita
In-top
(± 1,5 dB) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
Tap-top
Lsolazione
(db min) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |

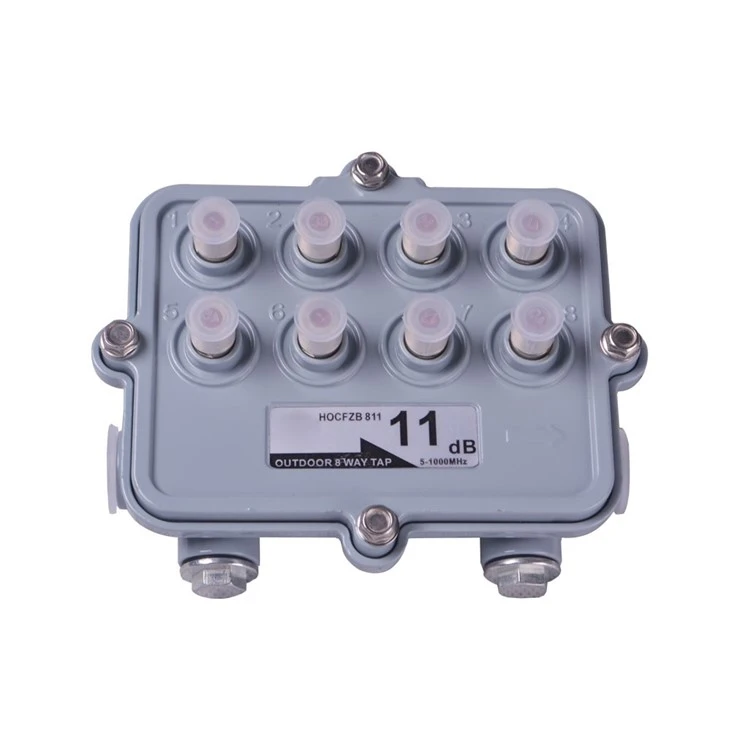

8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110 dB, potenza della porta di input/output tramite 10A, porta di ingresso/output UNEF 5/8 ", fare clic sulla porta femminile.
Tempi di consegna
|
Quantità (pezzo) |
1-50 |
>50 |
|
Est. Tempo (giorni) |
10 |
Da negoziare |
