Nodo ricevitore ottico DBC

La larghezza di banda è fino a 1G e fornisce un livello di uscita elevato fino a 110dBuV, con un intervallo AGC elevato da -7 a +3 con un consumo energetico molto basso. Dispone della gestione della rete SNMP per migliorare le prestazioni e l'affidabilità complessive della rete.

Invia la tua richiesta

introduzione al prodotto

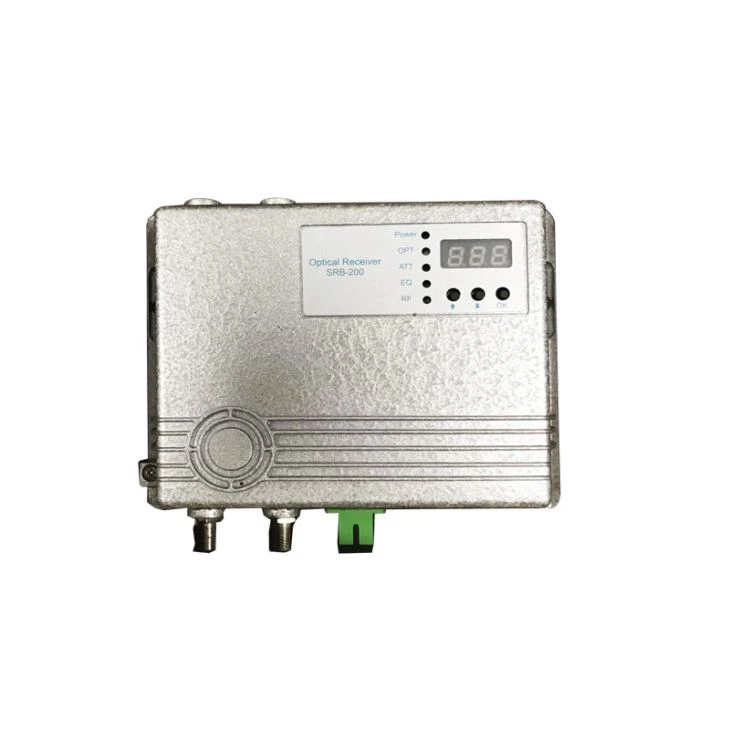

Nodo ricevitore ottico DBC

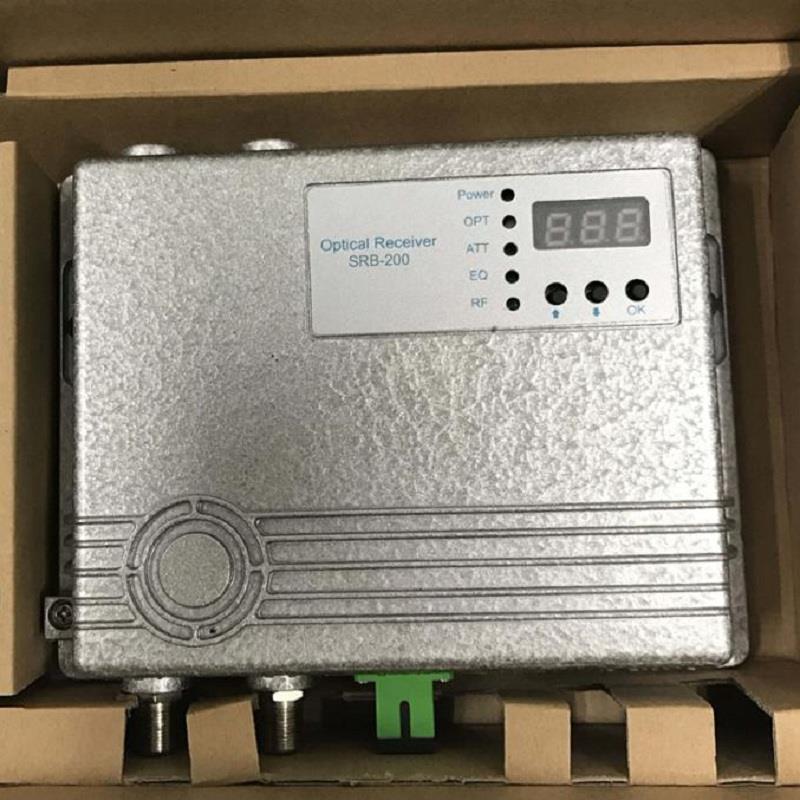

FTTB Optical Receiver

Il nodo ottico SRB-200 è progettato per l'applicazione di rete CATV e FTTH, la larghezza di banda è fino a 1G e offre un livello di uscita elevato fino a 110dBuV, con un intervallo AGC elevato da -7 a +3 a un consumo energetico molto basso. Dispone della gestione della rete SNMP per migliorare le prestazioni e l'affidabilità complessive della rete.

Caratteristiche

● L'intervallo della larghezza di banda di questo nodo ricevitore ottico dbc è 47-1000 mhz

● La gestione e il monitoraggio della rete SNMP sono conformi allo standard HMS internazionale

● L'intervallo AGC è compreso tra -7 e +3 dBm

● Monitor ATT ed EQ, supporto della regolazione ATT ed EQ nella gestione del software

● Alimentatore 12V DC 90-260V

● 2 interfaccia di uscita RF

Specifiche del nodo ricevitore ottico DBC

Descrizione		Unità	Valore	Condizioni / Note
Specifiche ottiche (percorso in avanti)
lunghezza d'onda		nm	1100~1600
Gamma di input di potenza ottica		dBm	-9~+3
Gamma ottica AGC		dBm	-7～+3
Responsabilità		V / mW	0.85/0.9	1310nm / 1550nm
Perdita di ritorno dell'ingresso ottico		dB	≥45
Specifiche RF (Forward Path)
Larghezza di banda		MHz	47~1000	Oppure 870 MHz （Senza duplex）
pianura		dB	≤±0.75
Pendenza nominale		dB	0~1
Livello di uscita RF nominale		dBuV	1*108
			2*104	Con AGC
Perdita di ritorno		dB	≥14
Impedenza		Ω	75
CNR		dB	≥51	59 portante PAL CW, trasmettitore 1310nm, 4,0% OMI, fibra ottica 10 km più attenuatore, potenza di ingresso ottica -1 dBm, livello di uscita 106 dBuV con equilibrio 8dB
CSO		dB	≥60
CTB		dB	≥65
Conformità alle sovratensioni		V/A	4000	Surge (1.2 / 50us), IEEE62.41 e IEC 1000-4-5
Alimentazione elettrica
Gamma di tensioni di ingresso	VAC		90~265		220VAC / 110VAC
Consumo di energia	W		GG lt; 6
Parametri ambientali
temperatura di esercizio	℃		-25~60
Temperatura di conservazione	℃		-40~85
Umidità di conservazione	RH%		≤95
Dimensione
Peso
Interfaccia utente
Tipo di connettore ottico			SC / APC		FC / APC
Connettore di uscita RF			F-type		Maschio o femmina
Indicatore di potenza ottica a ricezione diretta			LED a un colore
