Ricevitore ottico passivo

Questo mini nodo passivo di tipo box è WDM integrato e con SC / APC.

Invia la tua richiesta

introduzione al prodotto

Ricevitore ottico passivo

Passive Optical Receiver

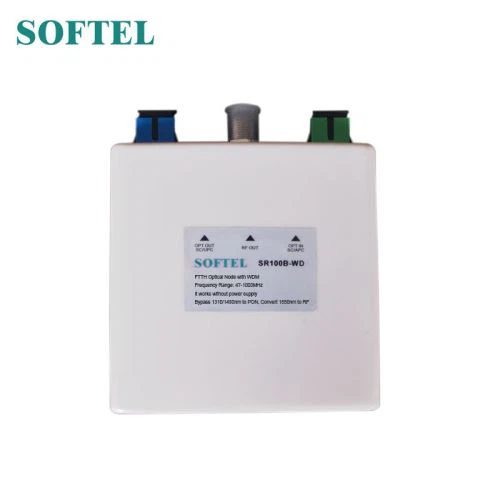

SR100-WD è un ricevitore ottico passivo. Con CWDM integrato, è adatto per sistemi a tripla lunghezza d'onda a fibra singola. La sua lunghezza d'onda operativa CATV è di 1550 nm. La lunghezza d'onda del passaggio è 1310/1490 nm. Può collegare comodamente l'ONU di EPON, GPON.

caratteristiche

1.Nessuna alimentazione richiesta per questo nodo.

2.La larghezza di banda di lavoro è 45 ~ 1050 MHz.

3. Il livello di uscita è 68dBμV (Pin=-1dBm).

Parametri diRicevitore ottico passivo

	Articolo	Unità	Parametro tecnico	Supplemento
	CATV lunghezza d'onda del lavoro	nm	1540~1563
	Passa la lunghezza d'onda	nm	1310~1490
	Isolamento dei canali	dB	≥40	Amplificatore&1550nm; 1490nm
	Risposta	A/W	≥0.85	1310nm
	Risposta		≥0.9	1550nm
	Ricezione di potenza	dBm	+2~-14
	Perdita di ritorno ottica	dB	≥55
	Connettore per fibra ottica		SC / APC
Parametro RF	Larghezza di banda di lavoro	MHz	45~1050
	Livello di uscita nominale	dBuV	≥ 68	TV digitale (pin=-1dBm)
	Perdita di ritorno in uscita	dB	≥ 14	47 ~ 862 MHz
	Impedenza di uscita	Ω	75
	Numero della porta di uscita		1
	Collegamento RF		F-female
Caratteristica generale	temperatura di esercizio	ºC	-20~+55
Caratteristica generale	Temp. Di conservazione	ºC	-40~+85
