Nodo ottico FTTH

Questo mini nodo passivo di tipo box è costruito in WDM. La lunghezza d'onda in ingresso è 1310/1550 nm.

Invia la tua richiesta

introduzione al prodotto

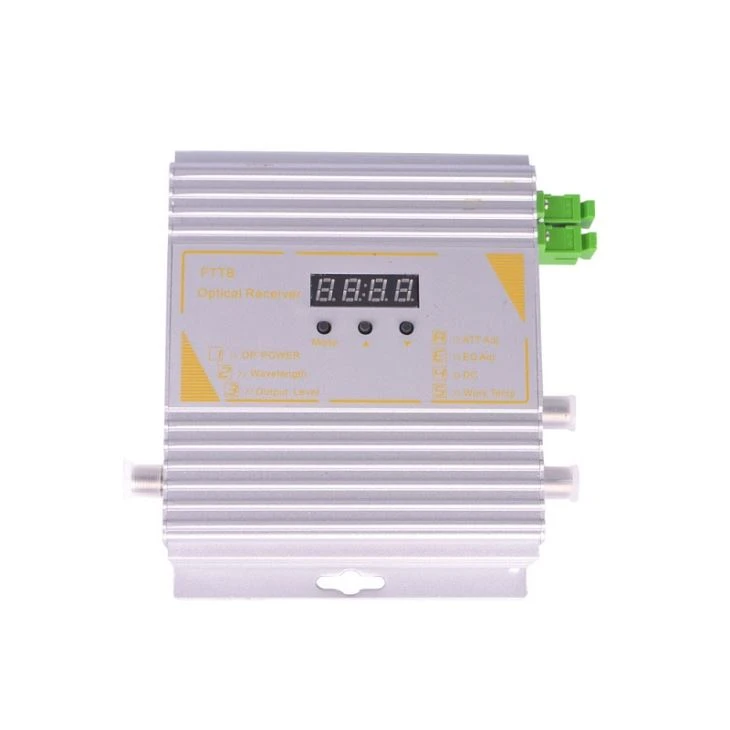

Nodo ottico FTTH

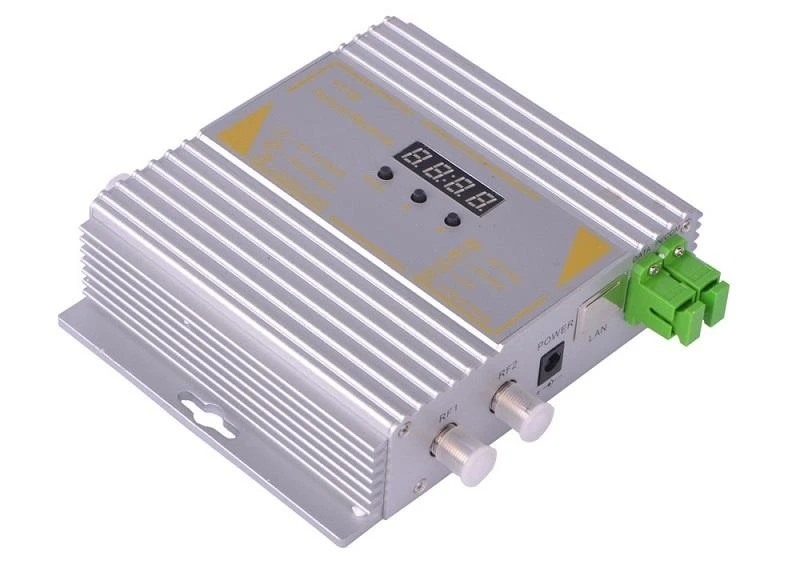

FTTH Optical Node

Il nodo ottico FTTH SR200 è progettato per le reti Fiber To The Home. Il suo livello di uscita è 102 dBuv con WDM.

Caratteristiche

1. Le dimensioni più piccole facilitano l'installazione.

2. Ha un'eccellente linearità e planarità.

3. Ha un'ampia gamma di potenza di ingresso ottica.

4. La fibra è monomodale. La perdita di rendimento è elevata.

5. Utilizza dispositivi attivi dell'amplificatore GaAs.

6. Tecnologia a bassissimo rumore

7. LED a colori per l'indicazione della potenza ottica

8. LED rosso per indicazione di alimentazione

9. LED a doppio colore per l'indicazione della potenza ottica (Non illuminato: potenza ottica< -10dbm,="" verde:="">< potenza="">< +3dbm,="" rosso:="" potenza="" ottica=""> +3dBm)

Specifiche del nodo ottico FTTH

Articolo	Unità	Parametri tecnici
Parametri ottici
Ricezione di potenza ottica	dBm	-9 ~ +2
Perdita di ritorno ottica	dB	GG gt; 45
Lunghezza d'onda di ricezione ottica	nm	1210-1600
Tipo di connettore ottico		SC / APC
Tipo di fibra		Modalità singola
Parametri di collegamento
C/N	dB	≥ 51		Nota 1
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Parametri RF
Intervallo di frequenze	MHz	45 ~862/1003
Planarità in banda	dB	±1
Livello di uscita nominale	dBuV	106 (configurazione FZ110, con uscita tilt 8dB)	102 (splitter a due vie, con uscita tilt 8dB)
Livello di uscita massimo	dBuV	108 (configurazione tap -79 ~ +2)	104 (-9 ~ +2 splitter a due vie)
Perdita di ritorno in uscita	dB	≥16
Impedenza di uscita	Ω	75
Gamma di controllo elettrico EQ	dB	0~15
Gamma ATT di controllo elettrico	dB	0~15
Caratteristiche generali
Tensione di alimentazione	V	DC 6V / 1A
temperatura di esercizio	℃	-40~60
Consumo	VA	≤6.5
Dimensione	mm	148(L)* 128(W)* 38(H)
