Mini nodo passivo

Mini nodo passivo serie SR100 per televisione digitale, fibra per la casa.

Invia la tua richiesta

introduzione al prodotto

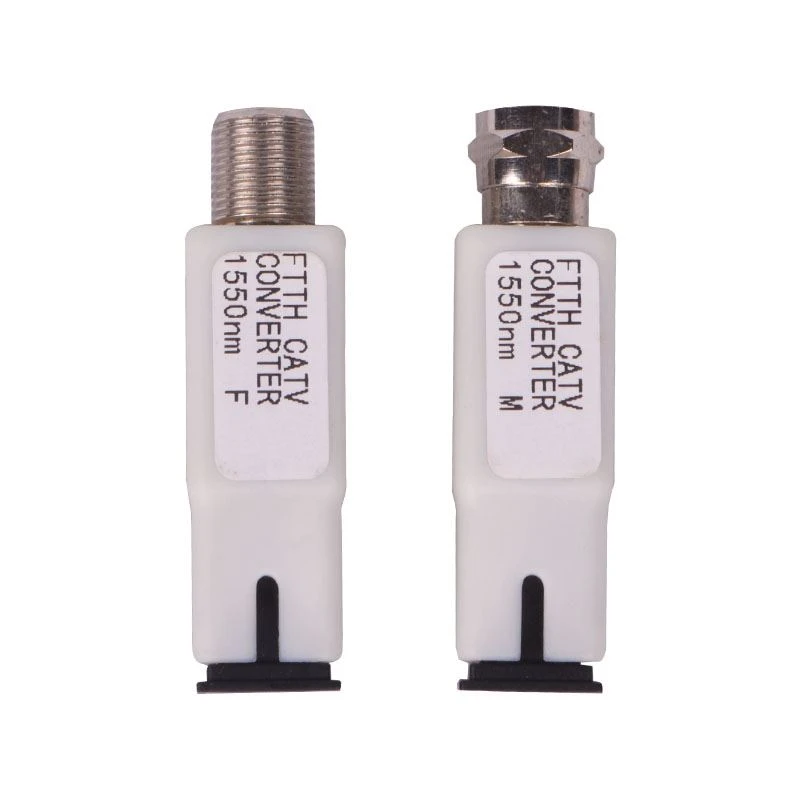

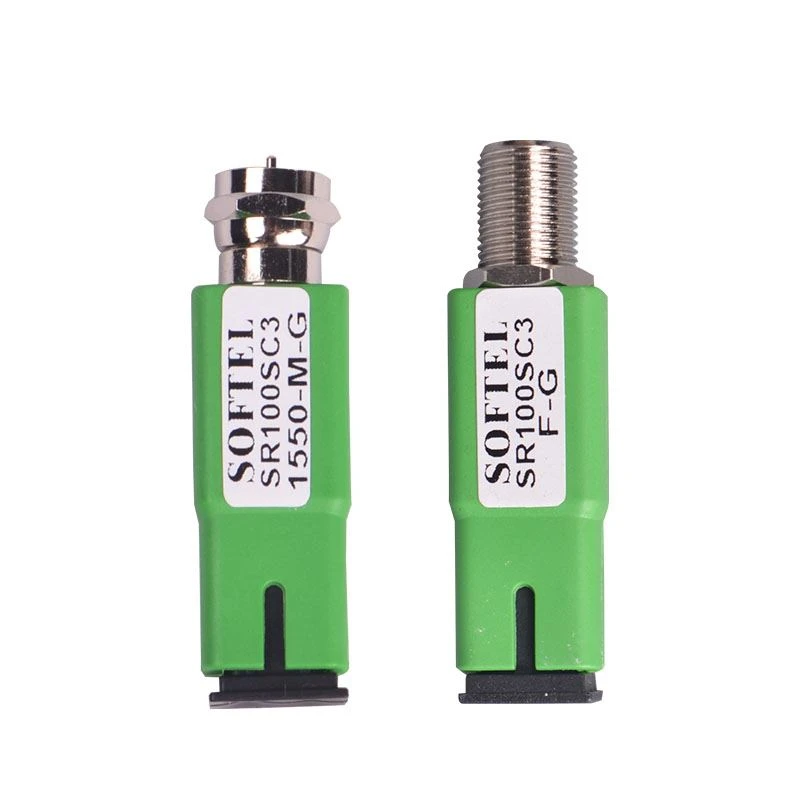

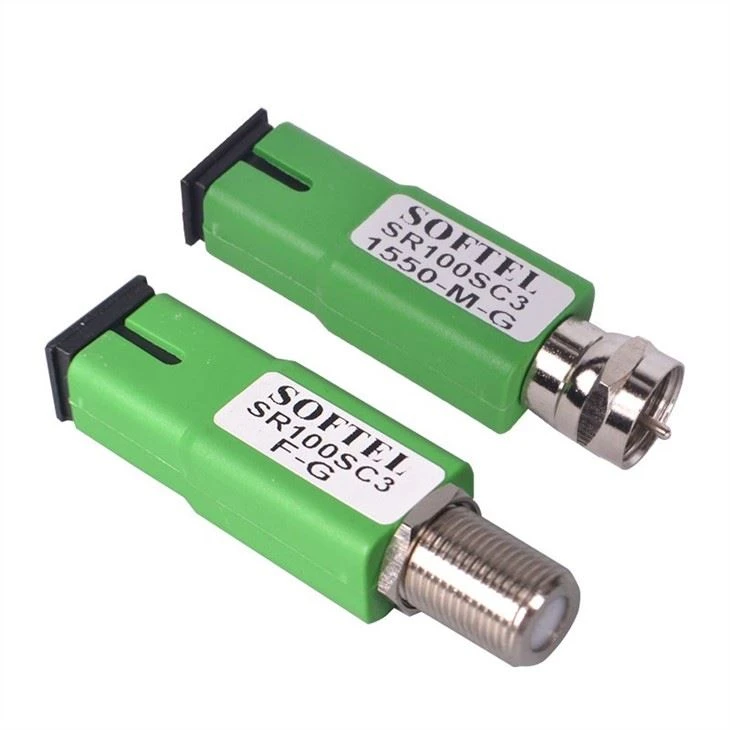

Mini nodo passivo

Esposizione del prodotto

caratteristiche del prodotto

1.Nessun potere richiesto

2. Larghezza di banda di lavoro 45 ~ 1050 MHz

3. Livello di uscita=68dBμV (Pin=-1dBm)

APPLICAZIONE PRINCIPALE

1.CATV FTTH
SR100SC3 da ottica FTTH a nodo passivo RF

2. Integrazione di tre reti

3. FTTH PON

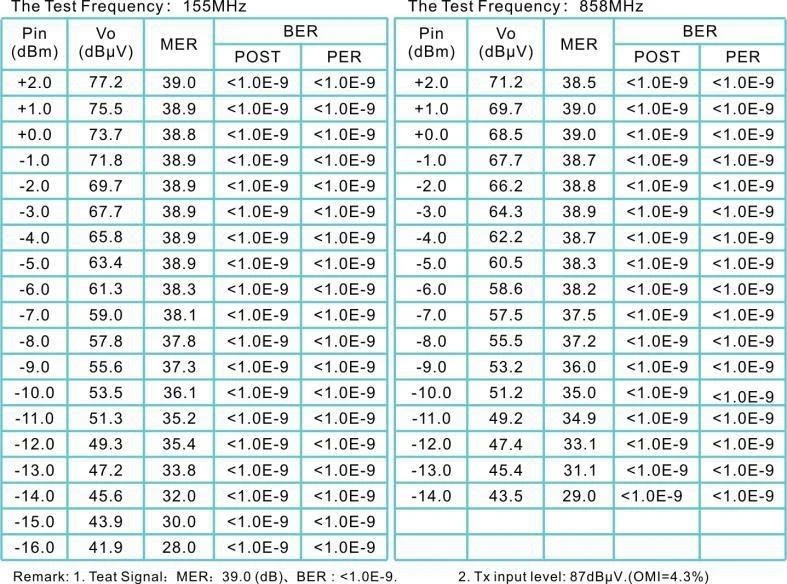

Dati di test

Test Data

Indice tecnico

Caratteristica ottica	Caratteristica ottica	Unità	Indice	Supplemento
	Lunghezza d'onda di lavoro CATV	(nm)	1260~1620	SR100SC3
			1540~1563	SR100SC3-1550
	Isolamento dei canali	(dB)	≥40	Amplificatore&1550nm; 1490nm
	Resposibilità	(A/W)	≥0.85	1310nm
			≥0.9	1550nm
	Ricezione di potere	(dBm)	+2~-14
	Perdita di ritorno ottica	(dB)	≥55
	Connettore per fibra ottica		SC / APC	SR100-SC
			FC / APC	SR100-FC
Caratteristica RF	Larghezza di banda di lavoro	(MHz)	45 ~ 1050 MHz
	Livello di uscita	(dBμV)	GG gt; 68	TV digitale (Pin=-1dBm)
	Perdita di ritorno	(dB)	≥14	47 ~ 862 MHz
	Impedenza di uscita	(Ω)	75
	Numero della porta di uscita		1
	Collegamento RF		F-Femmina
Alimentazione della TV digitale	OMI	(%)	4.3
	MER	(dB)	≥38	Pin=-1dBM
			≥30	Pin=-13dBm
	BER		GG lt; 1.0E-9	Pin: +2 ~ -14dBm
