Nodo ottico passivo

È un mini nodo passivo tipo smalto con SC / APC. La larghezza di banda di lavoro è 45-1000 MHz.

Invia la tua richiesta

introduzione al prodotto

Passive mini Node

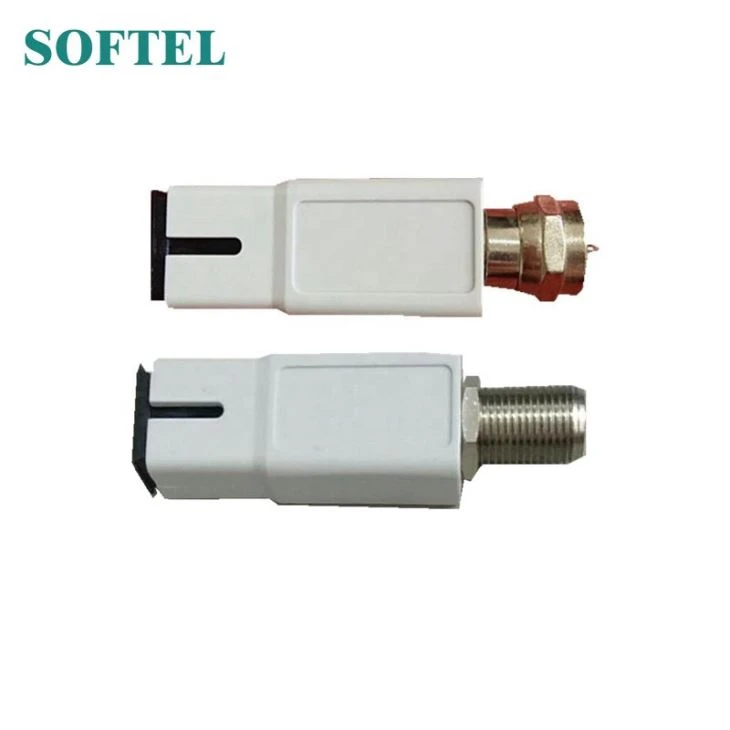

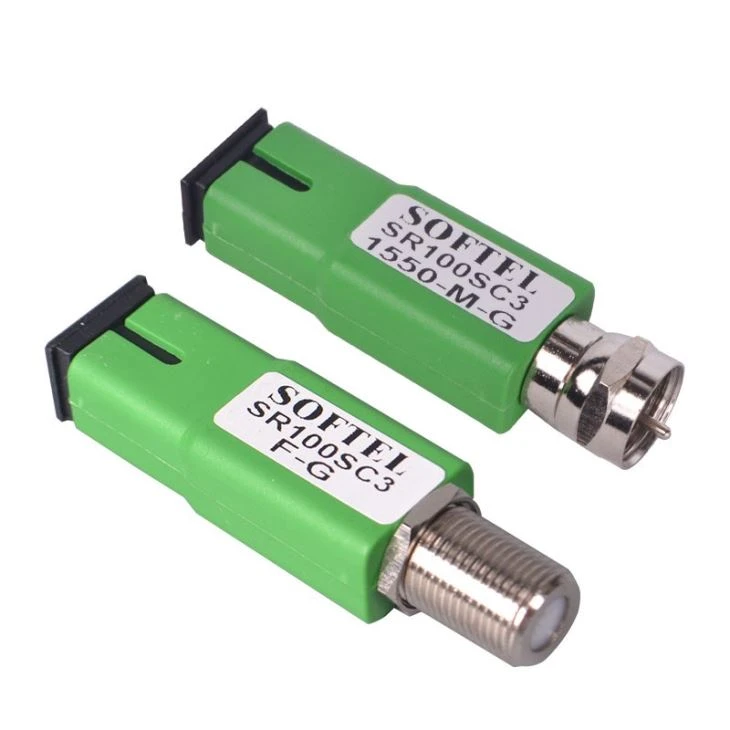

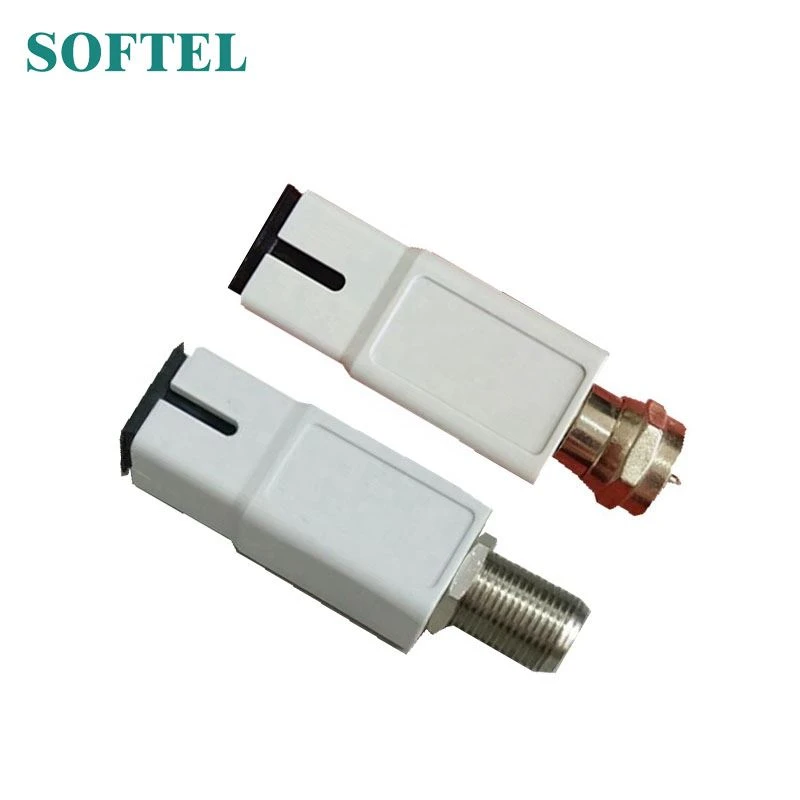

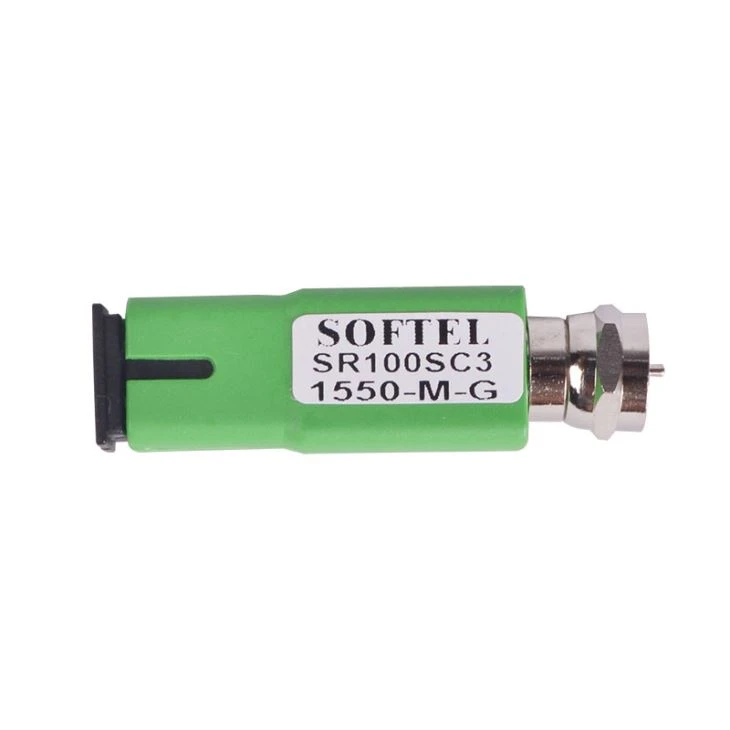

Il nodo ottico passivo SR100SC3 è un mini nodo di tipo smaltato con connettore in fibra ottica SC / APC.

Caratteristiche

Nessun potere richiesto

Verde o bianco per opzione

La lunghezza d'onda di input è 1310,1490 / 1550nm

Connettore femmina tipo F o connettore maschio tipo F per opzione

Specifiche del nodo ottico passivo

	Articolo	Unità	Indice	Supplemento
OpticFeature	Lunghezza d'onda di lavoro CATV	nm	1260~1620	Opzione
	Lunghezza d'onda di lavoro CATV	nm	1540~1563	Opzione
	Isolamento del canale	dB	≥40	Amplificatore&1550nm; 1490nm
	Risposta	A/W	≥0.85	1310nm
	Risposta	A/W	≥0.9	1550nm
	Potenza ricevente	dBm	+2~-14
	Perdita di ritorno ottica	dB	≥55
	Connettore in fibra ottica	SC / APC
Funzione RF	Larghezza di banda di lavoro	MHz	45~1050
	Livello di uscita	dBuV	GG gt; 68	TV digitale (pin=-1dBm)
	Perdita di ritorno	dB	≥14	47 ~ 862 MHz
	Impedenza di uscita	Ω	75
	Numero della porta di uscita		1
	Collegamento RF		F-female	Opzione
	Collegamento RF		F-maschio	Opzione
Natura della TV digitale	OMI	%	4.3
	MER	dB	38	pin=-1dBm
	MER	dB	30	pin=-13dBm
	BER		GG lt; 1.0E-9	pin: +2 ~ -14dBm
Caratteristica generale	Temperatura di lavoro	ºC	-20~+55
	Temperatura di conservazione	ºC	-40~+85
	Lavorare temperatura relativa	ºC	5~95
