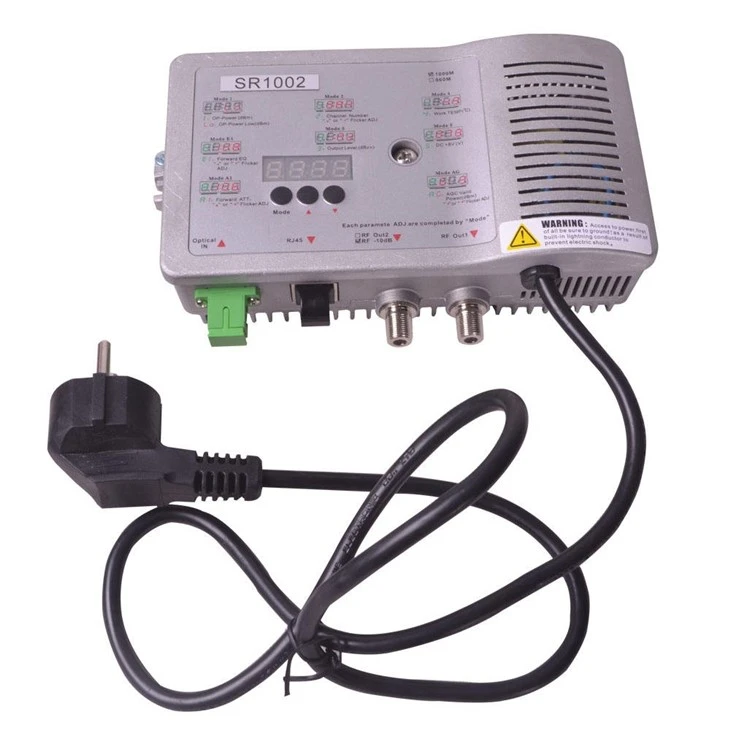

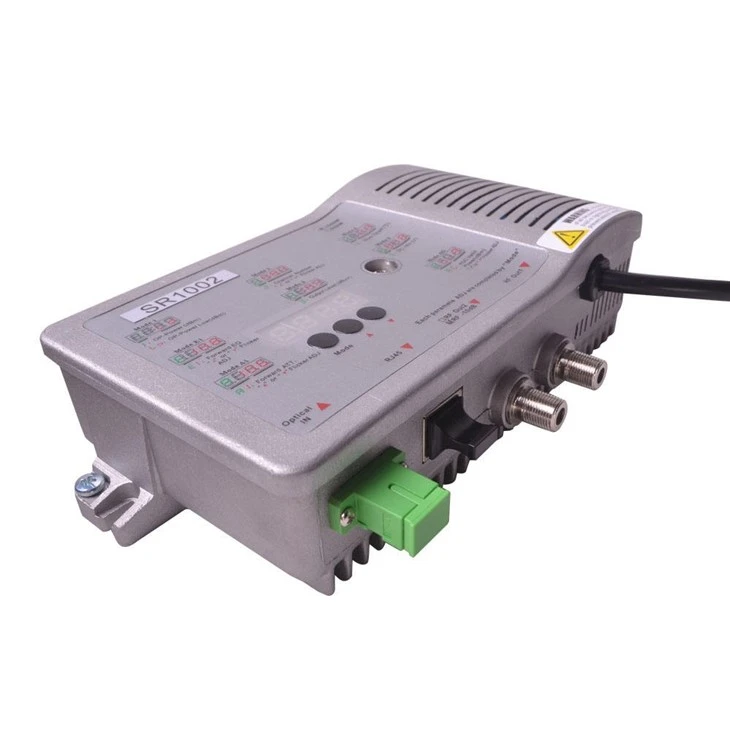

Fornitore di nodi ottici

Caratteristiche delle prestazioni

Adotta tecnica AGC ottica avanzata, gamma di controllo Optical AGC: +2 dbm ~ -9/-8/-7/-6/-5/-4dbm regolabile;

Frequenza di lavoro in avanti esteso a 1 GHz, la parte dell'amplificatore RF adotta il chip GAAS a basso consumo di energia, il livello di uscita massimo fino a 106DBUV;

Eq e ATT usano entrambi il circuito di controllo elettrico professionale, rendono il controllo più accurato, il funzionamento più conveniente;

Costruito - nel rispondente di gestione della rete di classe II standard, supporta la gestione della rete remota (opzionale);

Con una struttura compatta, una comoda installazione, è l'apparecchiatura di prima scelta della rete CATV FTTB;

Costruito - in alta affidabilità a basso consumo di energia alimentare;

1.

   Parametro tecnica

   Articolo	Unità	Parametri tecnici
   Parametri ottici
   Ricevere potere ottico	DBM	-9 ~ +2
   Gamma AGC ottica	DBM	+2 ~ -9/-8/-7/-6/-5/-4 (regolabile)
   Perdita di rendimento ottico	db	>45
   Lunghezza d'onda di ricezione ottica	nm	1100 ~ 1600
   Tipo di connettore ottico		SC/APC o specificato dall'utente
   Tipo di fibra		Modalità singola
   Performance del collegamento
   C/N	db	Maggiore o uguale a 51		Nota1
   C/ctb	db	Maggiore o uguale a 60
   C/CSO	db	Maggiore o uguale a 60
   Parametri RF
   Gamma di frequenza	MHz	45/87 ~862/1003
   Piateness in banda	db	±0.75
   		Output FZ110	Output FP204
   Livello di output valutato	dbμv	Maggiore o uguale a 108	Maggiore o uguale a 104
   Livello di output massimo	dbμv	Maggiore o uguale a 108 (-9 ~ +2 DBM Power ottico ricevente)	Maggiore o uguale a 104 (-9 ~ +2 DBM Power ottico ricevente)
   		Maggiore o uguale a 112 (-7 ~ +2 DBM Power ottico ricevente)	Maggiore o uguale a 108 (-7 ~ +2 DBM Power ottico ricevente)
   Perdita di ritorno in uscita	db	Maggiore o uguale a 16
   Impedenza di output	Ω	75
   Gamma EQ di controllo elettrico	db	0~15
   Controllo elettrico ATT Range	dbμv	0~15



   Parametri ottici
   Lunghezza d'onda di emissione ottica	nm	1310 ± 10, 1550 ± 10 o specificato dall'utente
   Potenza ottica di output	MW	1 (o specificato dall'utente)
   Tipo di connettore ottico		SC/APC
   Parametri RF
   Gamma di frequenza	MHz	5 ~ 65 (o specificato dall'utente)
   Piateness in banda	db	±1
   Livello di input	dbμv	75 ~ 85 (livello di input nominale 79)
   Impedenza di output	Ω	75
   Gamma dinamica NPR	db	Maggiore o uguale a 15 (NPR maggiore o uguale a 30 dB) Usa il laser DFB	Maggiore o uguale a 10 (NPR maggiore o uguale a 30 dB) Usa il laser FP
   Caratteristiche generali
   Tensione di potenza	V	AC (150 ~ 265) V o DC 12V
   Temperatura operativa	grado	-30~60
   Temperatura di conservazione	grado	-40~65
   Umidità relativa	%	Max 95% nessuna condensa
   Consumo	Va	Meno o uguale a 9
   Dimensione	mm	190(L)* 110(W)* 52(H)
