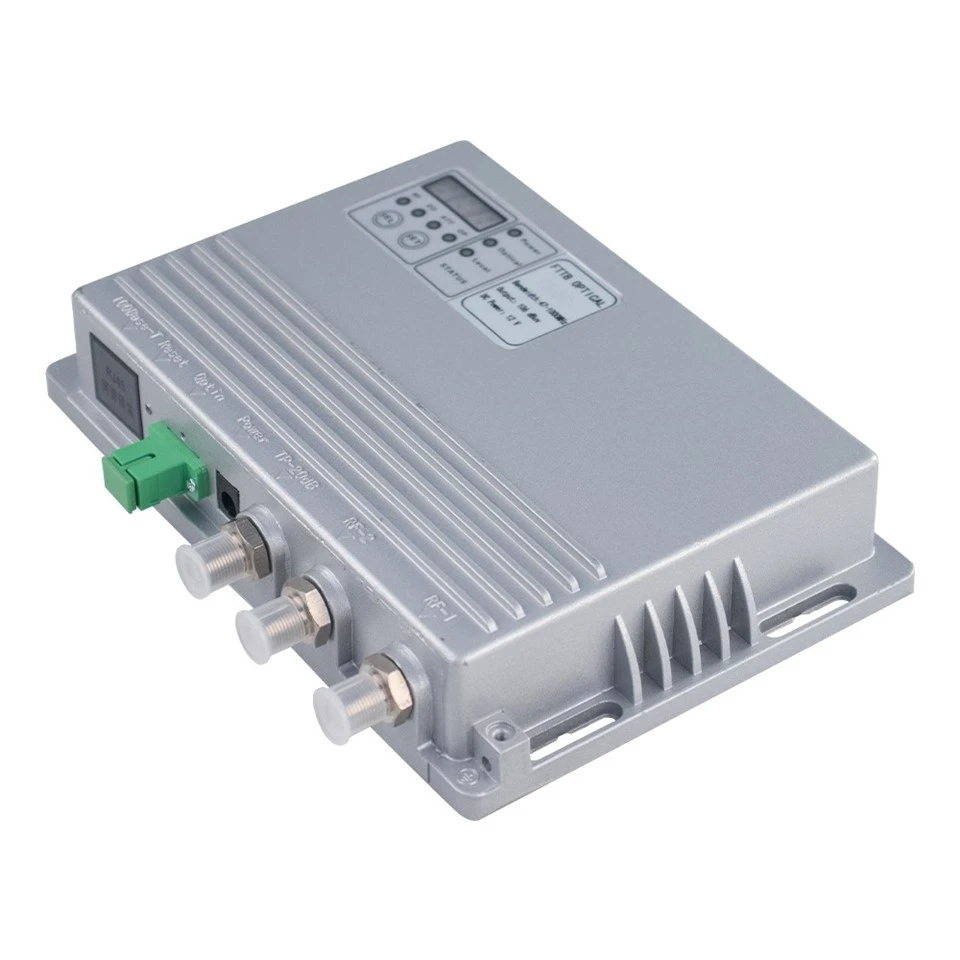

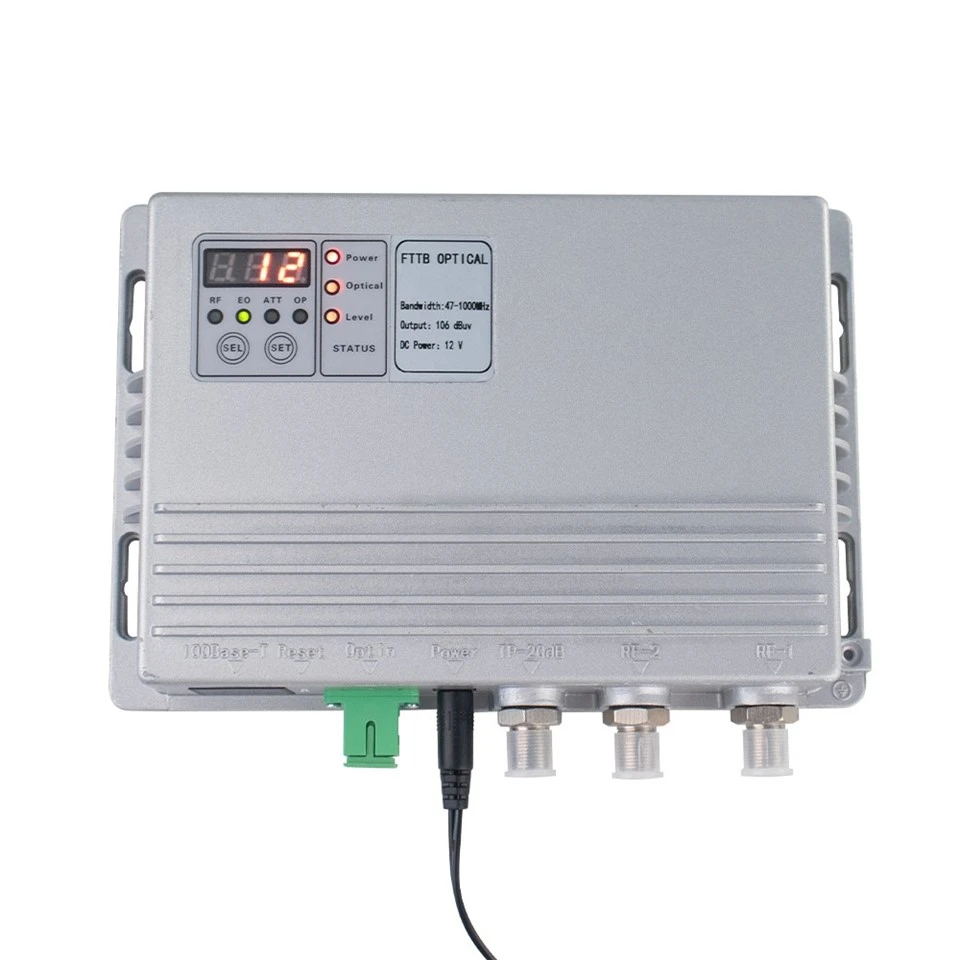

Ricevitore ottico FTTB

Seriale n.

Articolo

Parametri tecnici

Osservazioni

1

Lunghezza d'onda ricevuta

1290-1600 nm

2

Perdita di riflessione ottica di ingresso

>45db

3

Reattività attuale

0. 85a/W (valore rappresentativo 1310nm)

4

Gamma di potenza ottica ricevuta

+3 dbm --9 dbm

5

Livello di output

106db μV ± 1db

+2 dbm - -6 dbm riceve

6

Tipo di fibra

Modalità singola (9/125nm)

7

Tipo di connettore in fibra ottica

FC/APC o SC/APC

8

Corrente di ingresso del rumore equivalente

Meno o uguale a 8pa√hz

Sj/t 10663-1995 No.4.21

9

Larghezze di banda di frequenza

87-1002 MHz

10

Piatteness in banda RF

± a 1 dB

11

Perdita di riflessione RF

Maggiore o uguale a 16db (45-1000 mHz)

12

Metriche di collegamento di sistema

C/n maggiore o uguale a 46db

nota

C/ctb maggiore o uguale a 62db

C/CSO maggiore o uguale a 62 dB

13

Livello della porta di prova

-20 db

Relativo all'output principale

14

Gain di regolazione

0 ~ 20db (1 dB Progress)

(di prodotti) Lascia la fabbrica 0 db

15

Gamma di regolazioni di inclinazione

0 ~ 14db (1 dB Progress)

(di prodotti) Lascia la fabbrica 0 db

16

Connessione di output RF

F-connettore

17

Tensione di alimentazione per AC

Dc +12 a/1a

18

Dissipazione della potenza massima

Meno o uguale a 10w

NOTA: nelle condizioni di perdita di collegamento specificate, configurare i segnali del canale TV analogico 59 nell'intervallo di frequenza a 550 MHz e trasmettere segnali di modulazione digitale all'interno dell'intervallo di frequenza MHz da 550 MHz a 862. Il livello del segnale di modulazione digitale (all'interno di una larghezza di banda di 8 MHz) è inferiore di 10 dB rispetto al livello del portatore del segnale analogico. Quando il ricevitore ottico input la potenza ottica è -6 DBM, misura C/CTB, C/CSO e C/N. Il livello di output RF nominale è al punto di frequenza MHz 862, con l'output effettivo inferiore.
