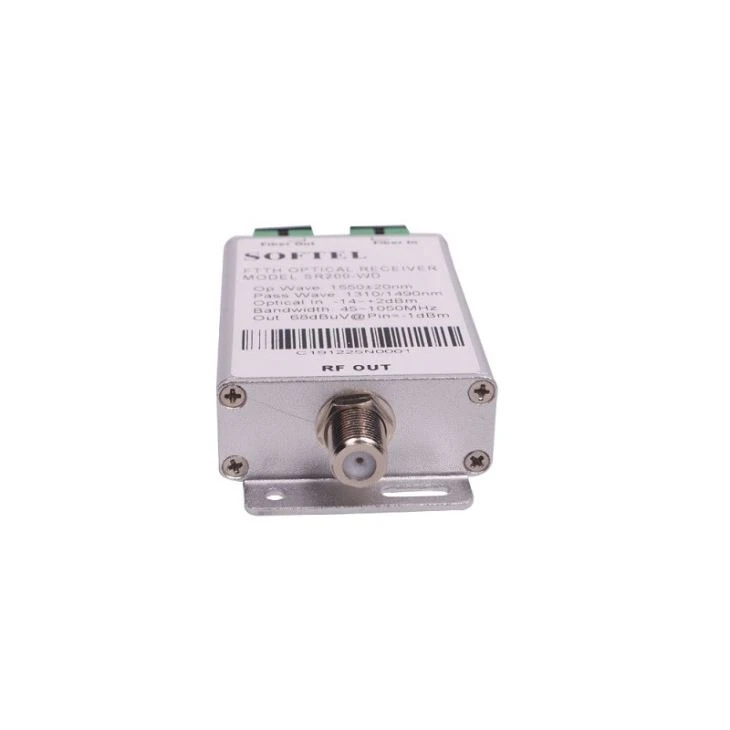

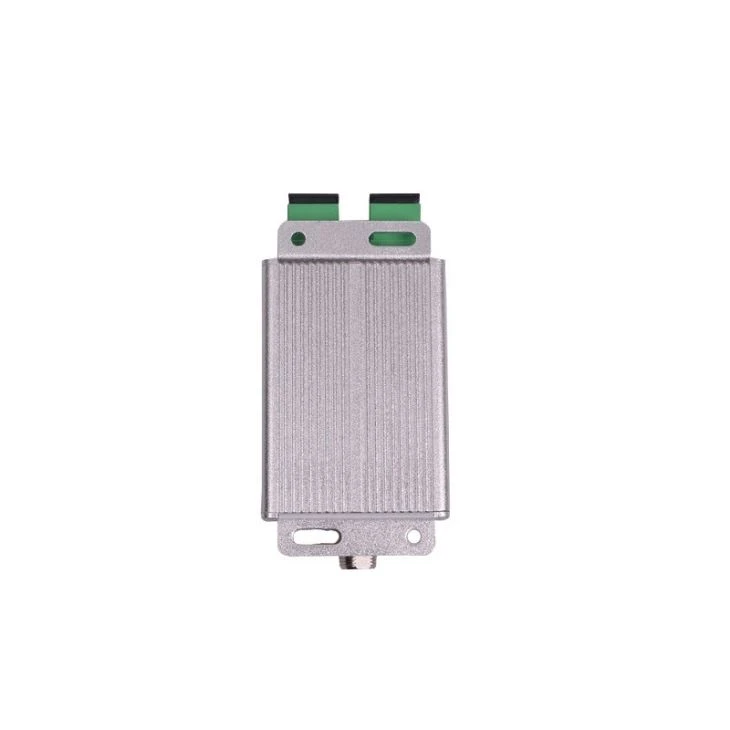

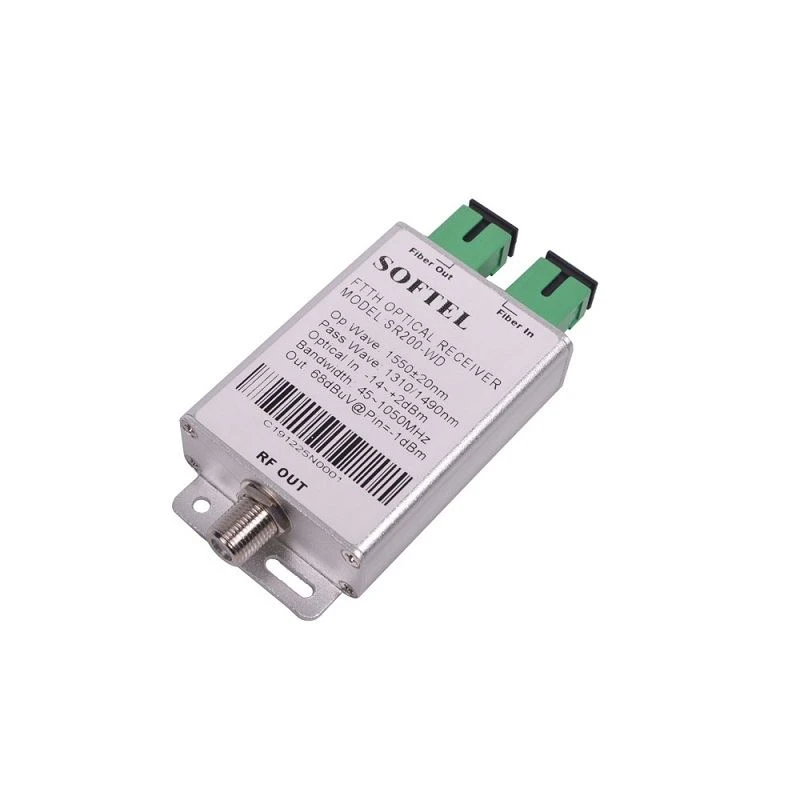

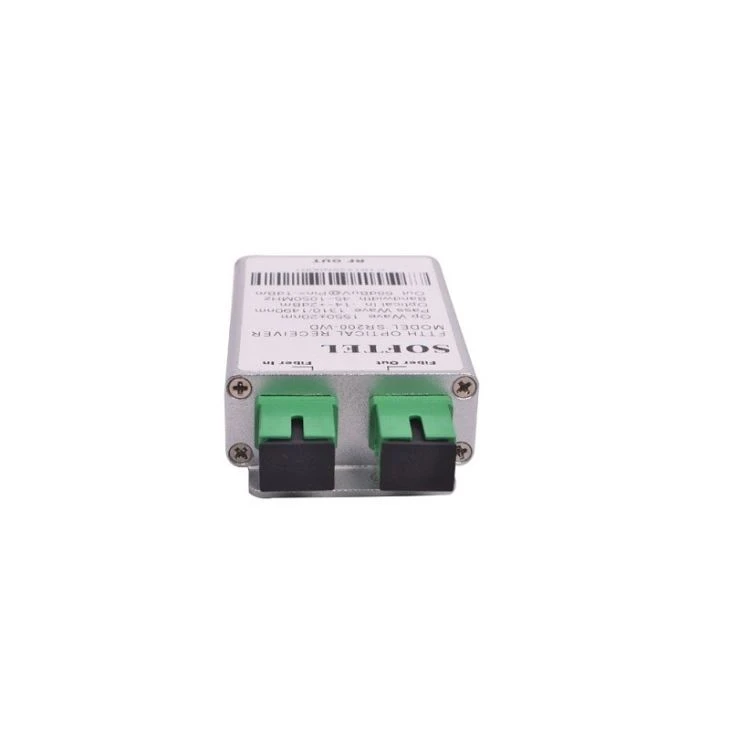

Nodo ottico senza alimentazione

Questo mini nodo ottico FTTH a 45-1050 MHz è con WDM integrato.

Invia la tua richiesta

introduzione al prodotto

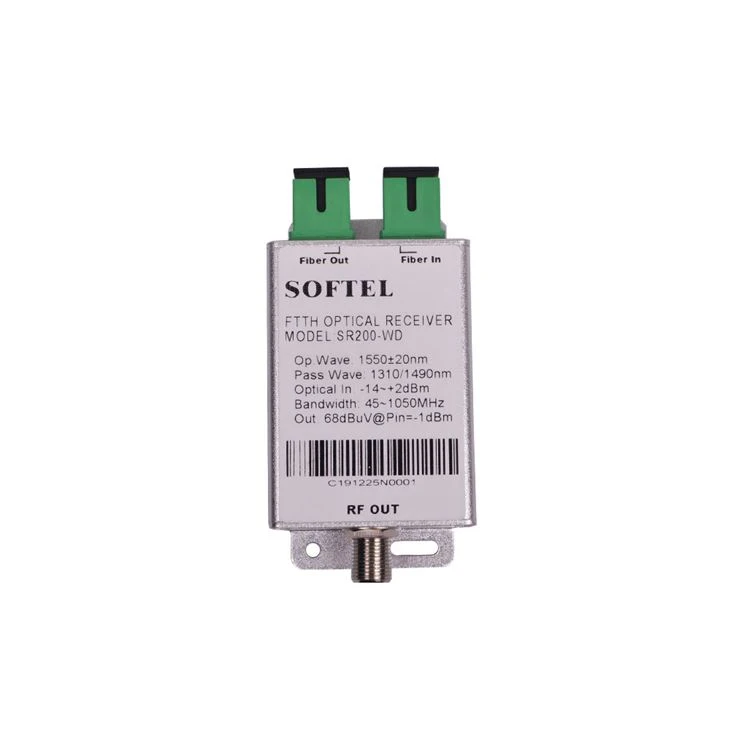

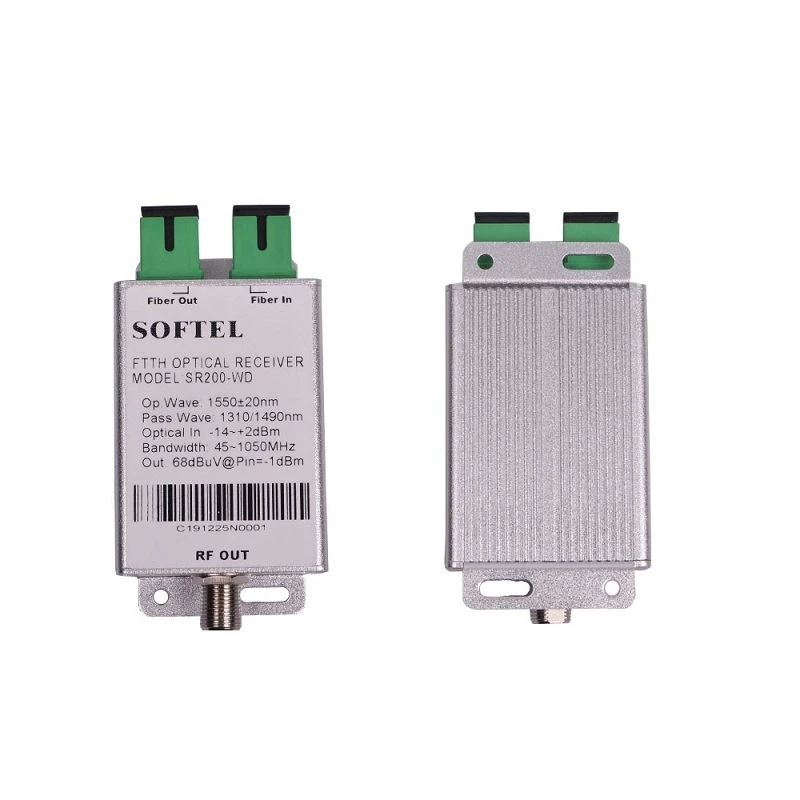

Nodo ottico senza alimentazione

CARATTERISTICHE DEL PRODOTTO

Per questo nodo ottico senza alimentazione, la larghezza di banda di lavoro è 45 ~ 1050 MHz. Il livello di uscita è 68dBμV (Pin=-1dBm).

DOMANDA PRINCIPALE

CATV FTTH

Integrazione di tre reti

FTTH PON

INDICE TECNICO diNodo ottico senza alimentazione

	Caratteristica ottica	Unità	Indice	Supplemento
Parametro ottico	Lunghezza d'onda di lavoro CATV	nm	1540~1563
	Passa la lunghezza d'onda	nm	1310~1490
	Isolamento del canale	dB	≥40	Amplificatore&1550nm; 1490nm
	Risposta	A/W	≥0.85	1310nm
			≥0.9	1550nm
	Potenza ricevente	dBm	+2~-14
	Perdita di ritorno ottica	dB	≥55
	Connettore in fibra ottica		SC / APC
Parametro RF	Larghezza di banda di lavoro	MHz	45~1050
	Livello di uscita	dBuV	GG gt; 68	TV digitale (pin=-1dBm)
	Perdita di ritorno	dB	≥14	47 ~ 862 MHz
	Impedenza di uscita	Ω	75
	Numero della porta di uscita		1
	Collegamento RF		F-female
Caratteristica generale	Temp. Lavoro	℃	-20~+55
	Temp. Di conservazione	℃	-40~+85
	Temp. Relativa lavoro	℃	5~95
